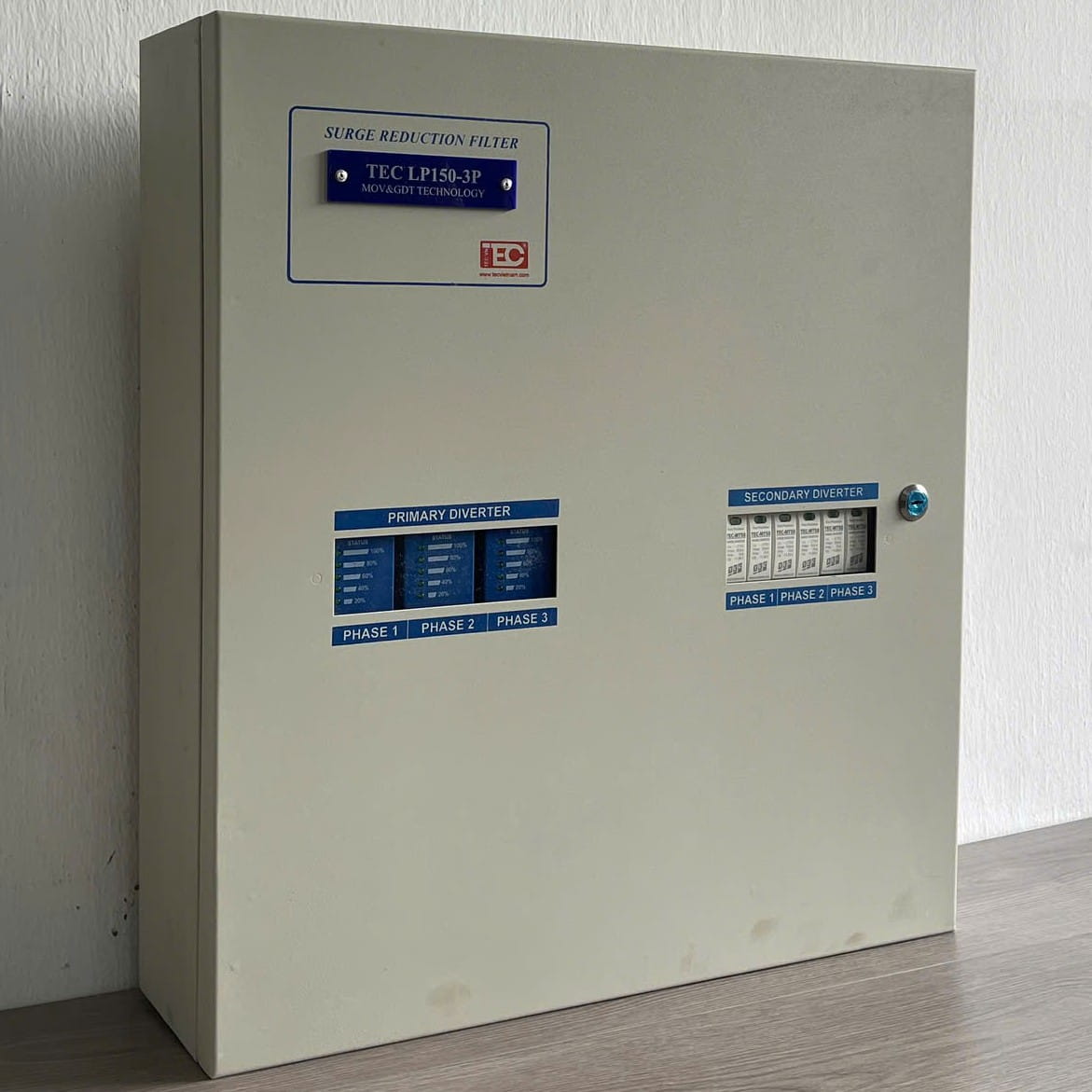

Thiết bị cắt lọc sét 3 pha 150A TEC LP150-3P/200/MOV&GDT là thiết bị bảo vệ nguồn điện được sử dụng trong các hệ thống điện 3 pha, giúp hạn chế tác động của sét lan truyền và xung điện áp quá độ đến hệ thống điện và các thiết bị điện phía sau. Sản phẩm TEC LP150-3P/200/MOV&GDT phù hợp cho nhà máy, nhà xưởng, tòa nhà, công trình công nghiệp, hệ thống điện và các dự án yêu cầu giải pháp bảo vệ nguồn điện.
Tải Catalogue thiết bị cắt lọc sét TEC LP150-3P/200/MOV&GDT: Tại đây
Thiết bị cắt lọc sét 3 pha 150A LP150-3P/200/MOVGDT
Thông số kỹ thuật SPD chống sét TEC LP150-3P/200/MOV&GDT
- Công nghệ chế tạo MOV&GDT
- Đấu nối Mắc nối tiếp vào mạng điện
- Các chế độ bảo vệ Pha-Trung tính và Trung tính-Đất:(L1, L2, L3-N, N-E..)
- Điện áp làm việc bình thường Un 220/380/50HZ
- Điện áp làm việc liên tục lớn nhất Uc 300V/480V
- Số pha 3 pha 4 dây+G
- Khả năng thoát sét cực đại/pha Imax
+ Sơ cấp: L1-N, L2-N, L3-N: 200kA(8/20µs), 25kA(10/350µs)
+ N-E: 200kA(8/20µs). 100kA(10/350µs)
+ Thứ cấp: L1, L2, L3-N :100kA(8/20µs)
- Khả năng thoát sét bình thường In: 80kA/pha

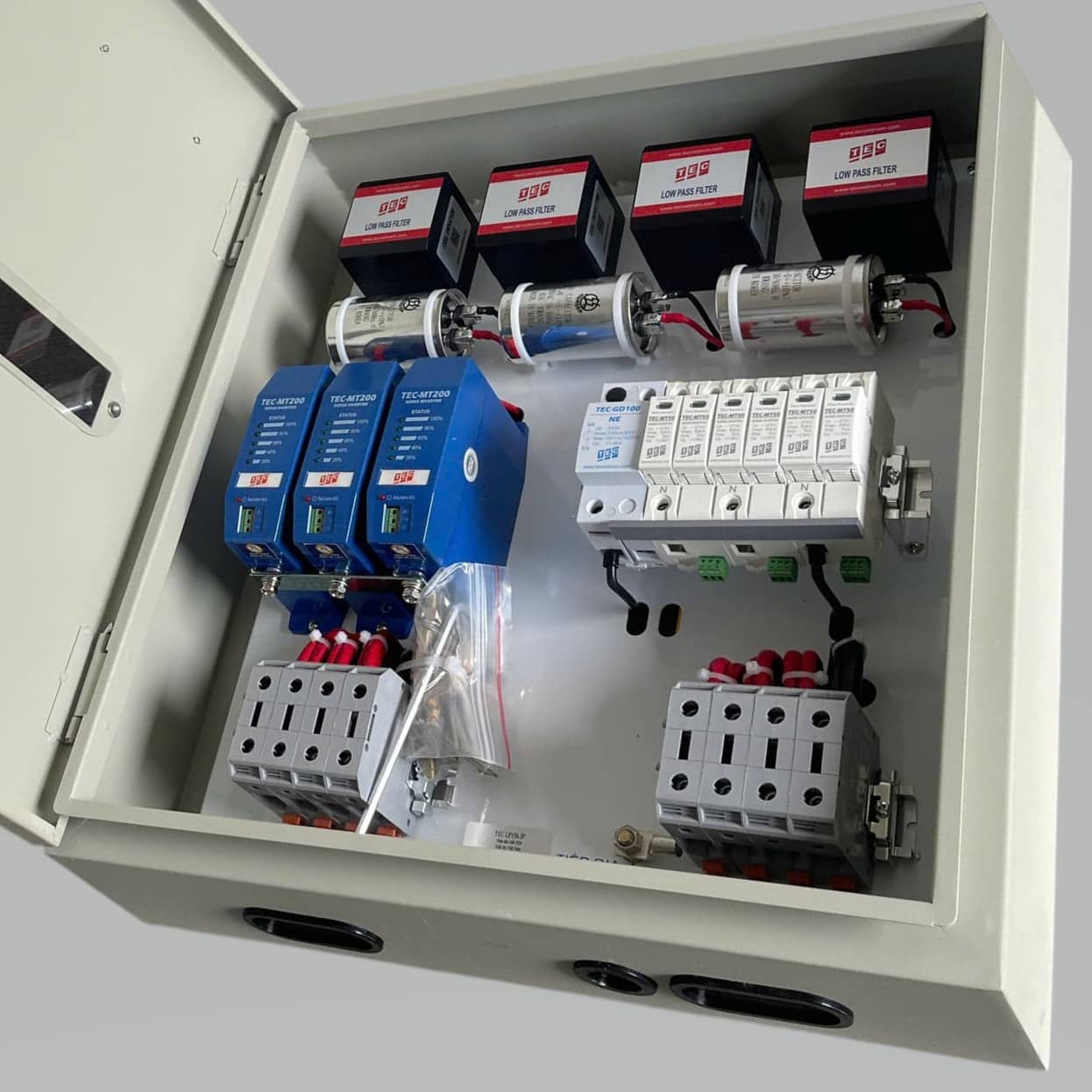

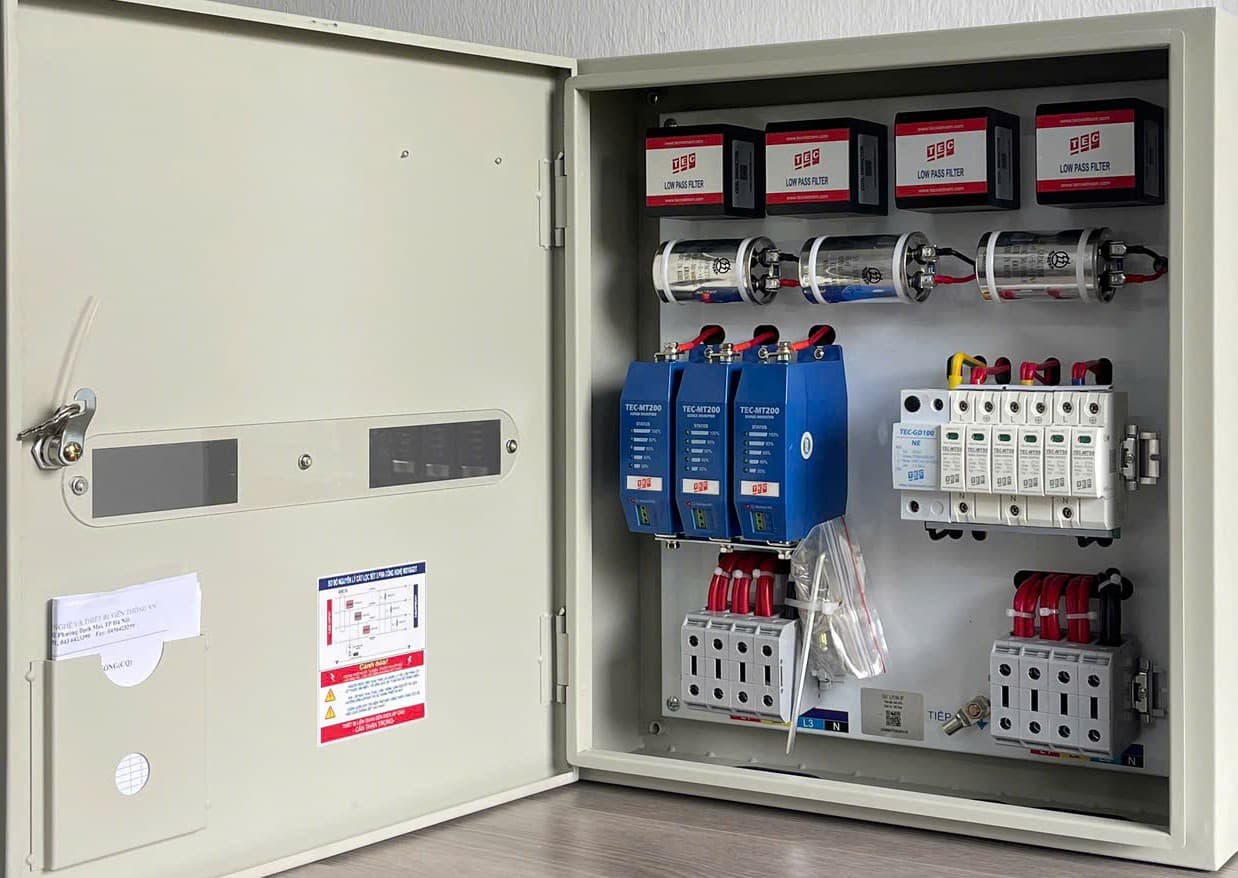

- 3 Giai đoạn bảo vệ: MOV-GDT/Lọc LC/MOV
- Dòng tải/pha IL: 3 pha, 150A/1pha
- Đầu vào: Cầu đấu đầu vào dòng tải 150A/pha
- Điện áp bảo vệ t@3kA (8/20µs) Up: <360V
- Thời gian nhạy đáp tA: Tức thì
- Dòng dò: <1µA
- Suy giảm điện áp tối đa(%Un) ΔU: <1%
- Lọc thông thấp và lọc nhiễu Độ lợi: -40dB tại 100kHZ
- Cảnh báo xa dạng Abis: Rơ le khô:NC#NO

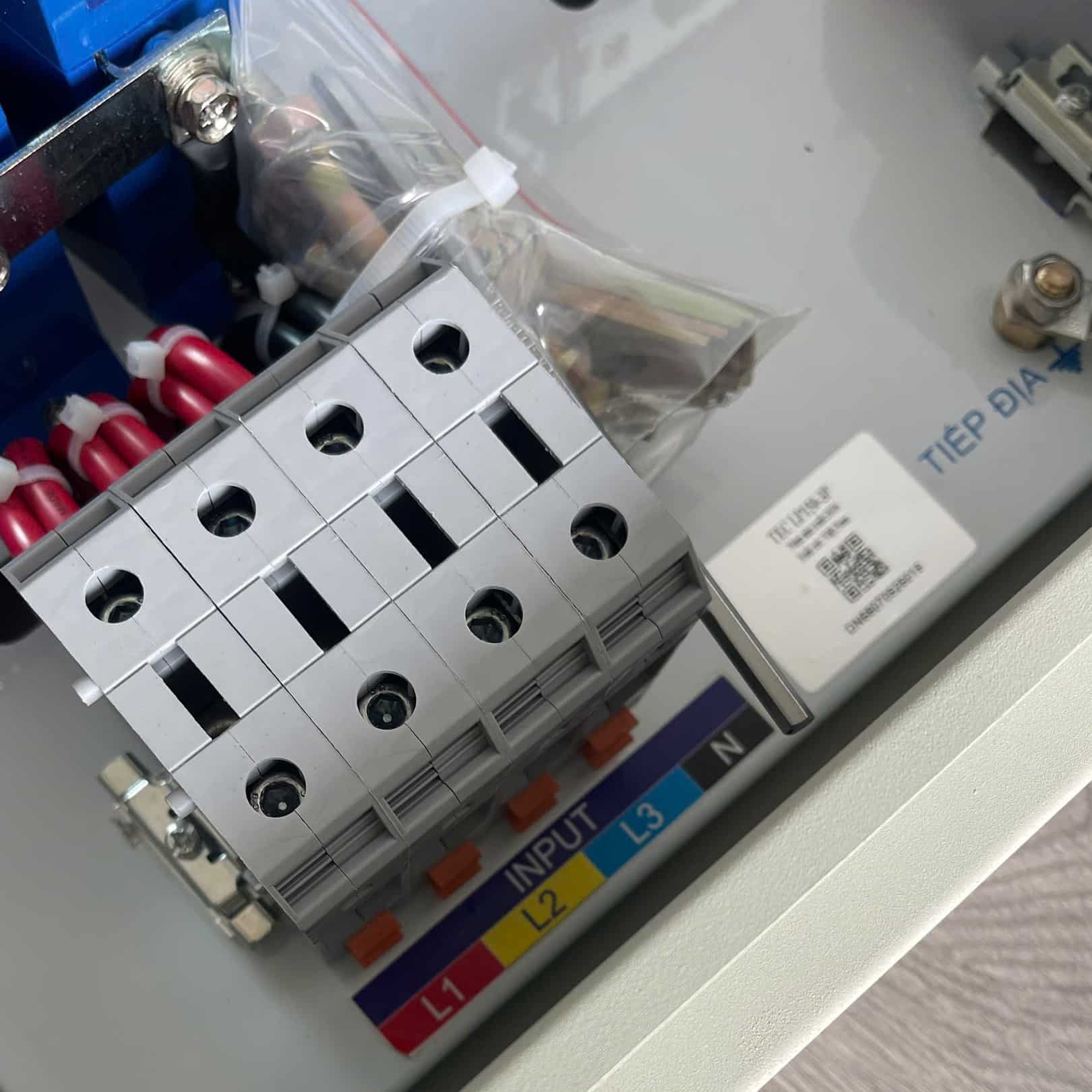

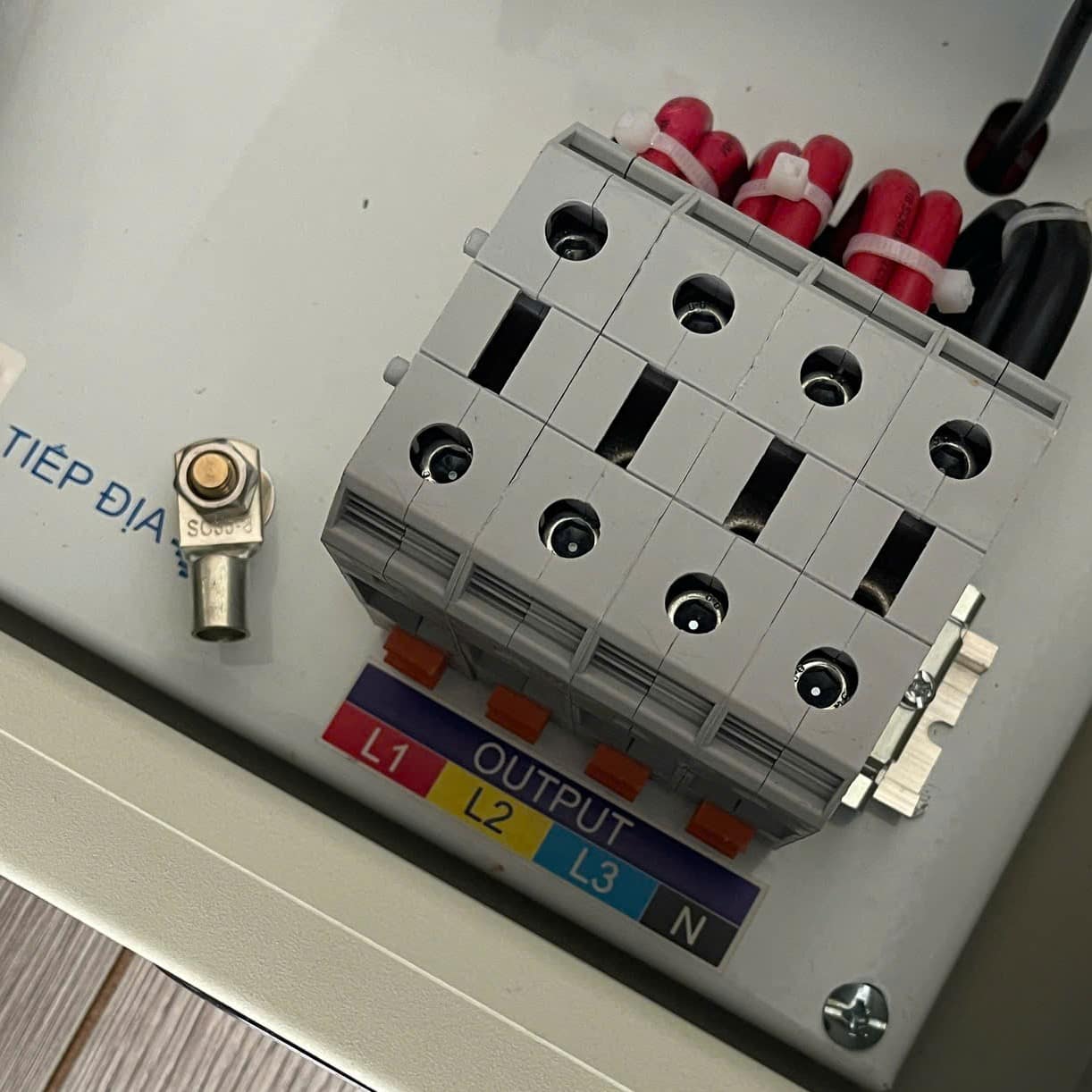

- Cầu đấu kết nối: Vào, ra cầu đấu UK50 DIN.
- Dây dẫn đấu nối nguồn điện: 25÷35mm². Dây dẫn kết nối cảnh báo: 0,75mm²
- Kích thước vỏ tủ : Rộng x Cao x Dày 492 x 550 x 138 (mm). Trọng lượng 18kg
- Phù hợp tiêu chuẩn IEC61643-11
- Hãng sản xuất: TEC / Model: LP150-3P/200/MOVGDT
- Xuất xứ: Việt Nam / Bảo hành: 12 tháng.
Sơ đồ lắp đặt thiết bị chống sét 3 pha TEC LP150-3P/200/MOVGDT

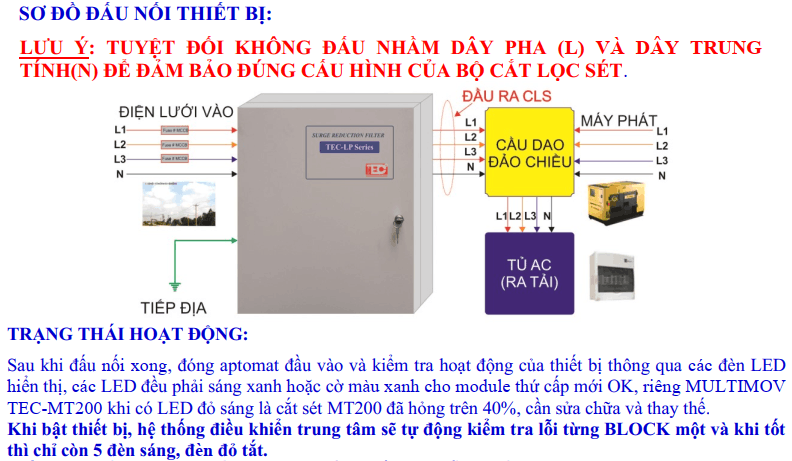

Sơ đồ đấu nối thiết bị cắt lọc sét TEC LP150-3P/200/MOVGDT
Mọi yêu cầu về Tài liệu kỹ thuật, Catalogue và Báo giá thiết bị chống sét LP150-3P/200/MOVGDT, Quý khách vui lòng liên hệ với Chống sét Đông Nam để được tư vấn chi tiết.
