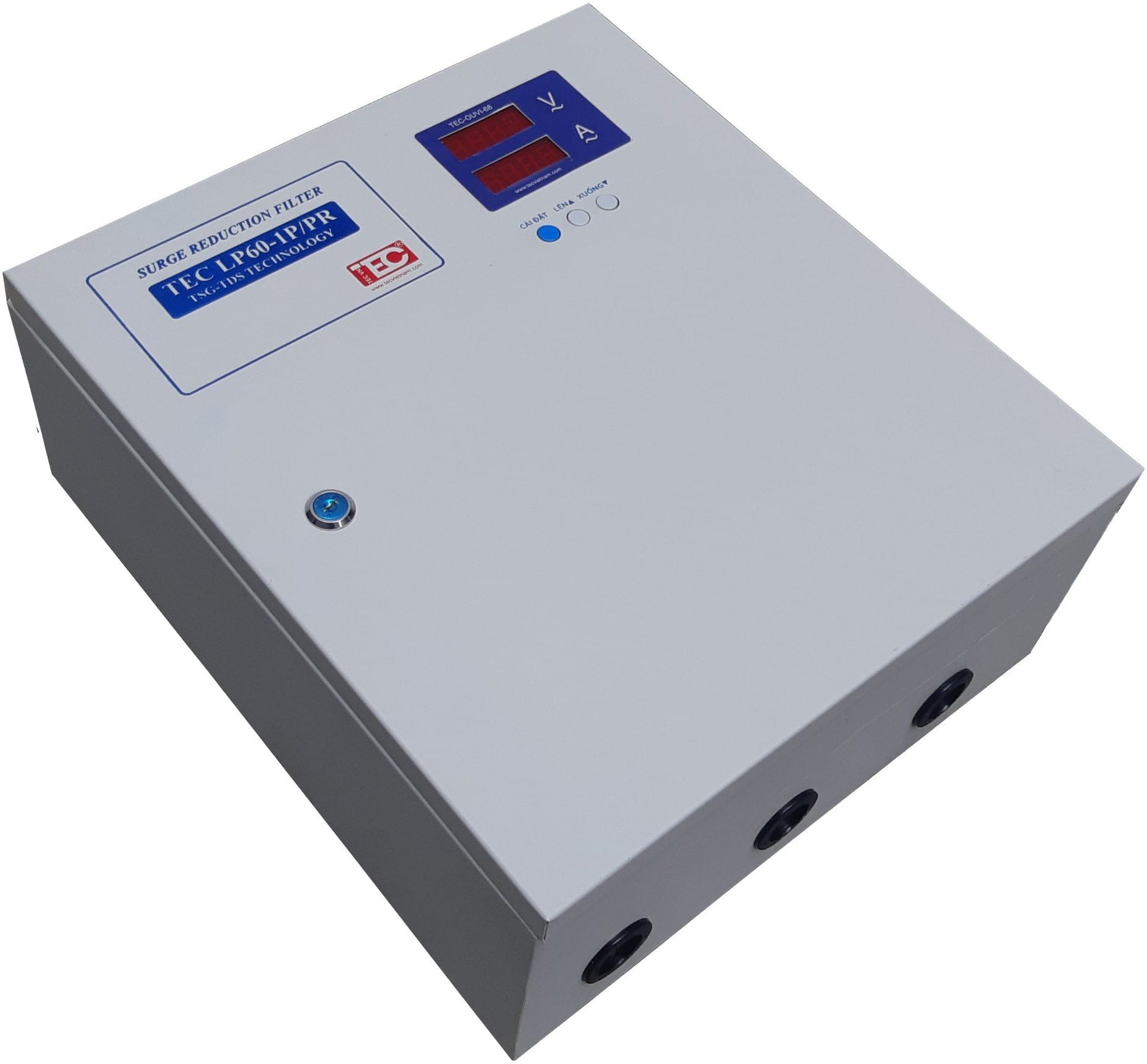

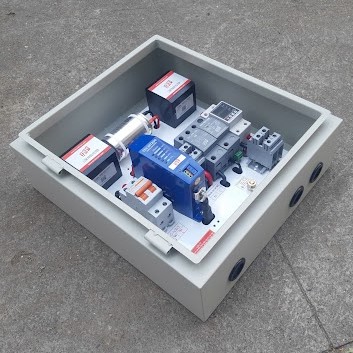

Bộ cắt lọc sét 1 pha và bảo vệ quá áp TEC LP60-1P/PR là thiết bị chống sét lan truyền thế hệ mới, được thiết kế chuyên dụng cho hệ thống điện 1 pha. Sản phẩm giúp bảo vệ thiết bị điện dân dụng, công nghiệp, văn phòng, nhà xưởng… khỏi các xung sét lan truyền và hiện tượng quá áp đột ngột trên lưới điện.
Tải Catalogue thiết bị cắt lọc sét TEC LP60-1P/PR: Tại đây

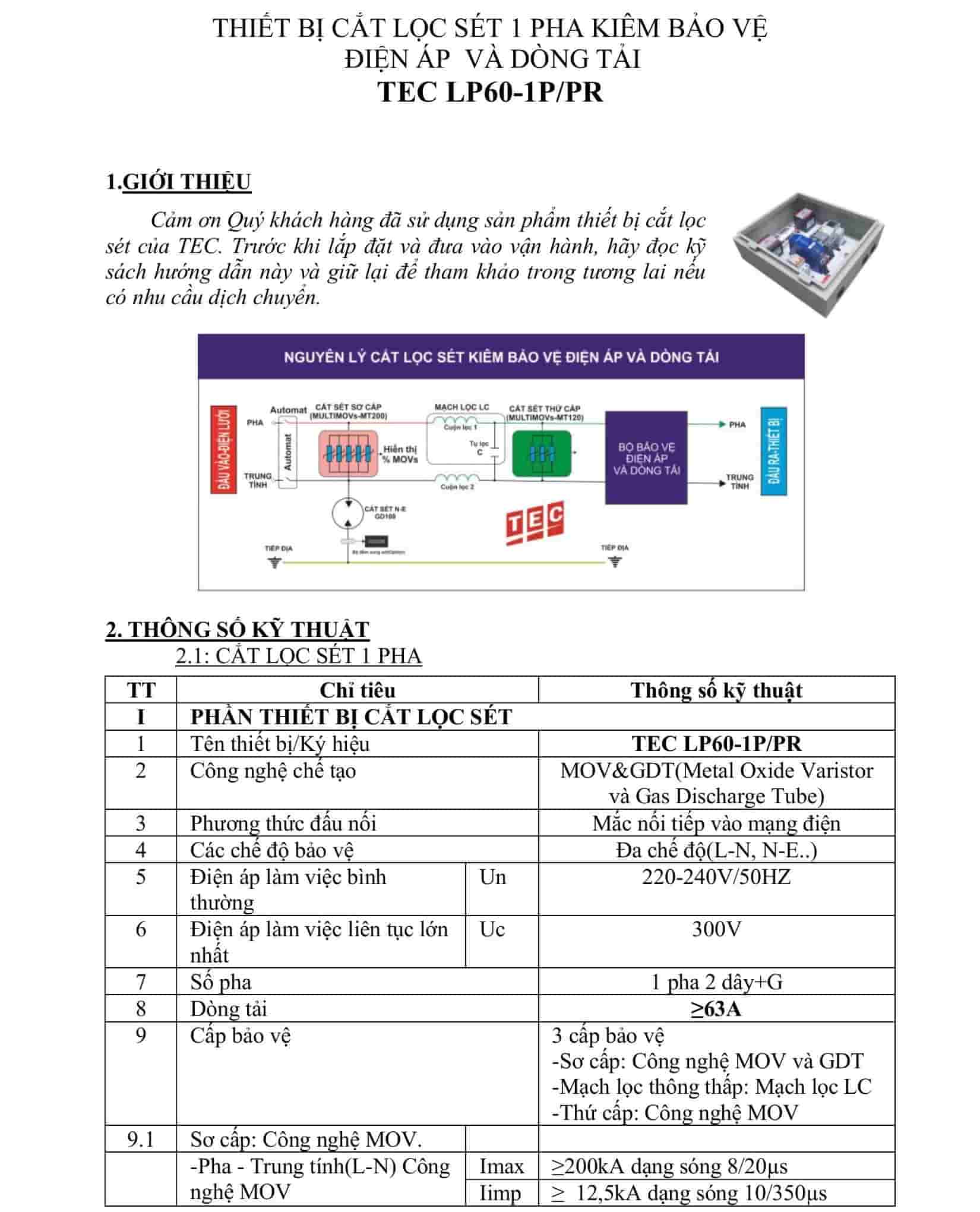

Thông số kỹ thuật tủ cắt lọc sét 1 pha TEC LP60-1P/PR
I PHẦN THIẾT BỊ CẮT LỌC SÉT
- Tên thiết bị/Ký hiệu TEC LP60-1P/PR
- Công nghệ chế tạo MOV&GDT(Metal Oxide Varistor và Gas Discharge Tube)
- Phương thức đấu nối Mắc nối tiếp vào mạng điện
- Các chế độ bảo vệ Đa chế độ(L-N, N-E..)
- Điện áp làm việc bình thường Un 220-240V/50HZ
- Điện áp làm việc liên tục lớn nhất Uc 300V
- Số pha 1 pha 2 dây+G
- Dòng tải ≥63A
- Cấp bảo vệ 3 cấp bảo vệ: Sơ cấp: Công nghệ MOV và GDT / Mạch lọc thông thấp: Mạch lọc LC / Thứ cấp: Công nghệ MOV
- Sơ cấp: Công nghệ MOV.
- Pha - Trung tính(L-N) Công nghệ MOV / Imax ≥200kA dạng sóng 8/20µs / Iimp ≥ 12,5kA dạng sóng 10/350µ
- Trung tính – Đất(N-E) Công nghệ GDT / Imax ≥200kA dạng sóng 8/20µs / Iimp ≥100kA dạng sóng 10/350µs
- Mạch lọc thông thấp và lọc nhiễu. Mach lọc LC( Điện cảm-Điện dung) / LC
+ Số cuộn lọc: 2 cuộn cho L và N
+ Dòng tải: > 63A
+Tụ điện: ≥35µF và ≥400V
+ Độ lợi: -40dB@100kHz.
- Thứ cấp: Công nghệ MOV
- Pha – Trung tính Imax ≥120kA dạng sóng 8/20µs
- Bảo vệ quá tải, ngắn mạch(đầu vào) MCB 63A
- Điện áp dư đối với dòng xung sét:
+ Up <360V AC @3kA (8/20µs) và / <445V AC @20kA (8/20µs)
- Thời gian nhạy đáp tA Tức thì
- Dòng dò <1µA
- Suy giảm điện áp tối đa(%Un) ΔU <1%
- Hiển thị trạng thái hoạt động, cảnh báo tại chỗ và gửi tín hiệu để giám sát từ xa.
Sơ cấp:
+ Hiển thị bằng LED xanh số phần trăm hoạt động(%) của các phần tử cắt sét theo 6 mức: 100%, 80%, 60%, 40%, 20%, 0%.
+ Hiển thị bằng LED đỏ số phần trăm hoạt động của các phần tử cắt sét khi dung lượng còn ≤40%.
+ Cảnh báo gửi về trung tâm dạng thường đóng (NC) hoặc thường mở (NO).
Thứ cấp:
+ Hiển thị bằng 1 LED xanh các phần tử cắt sét thứ cấp.
+ Gửi cảnh báo giám sát xa khi bị lỗi(hỏng)
II PHẦN BẢO VỆ ĐIỆN ÁP CAO, THẤP VÀ QUÁ DÒNG TẢI
- Điện áp danh định : 220Vac
- Dòng tải danh định : 63A/1 pha
- Thời gian trễ cắt quá áp : (0,5 ÷ 10)s, có thể điều chỉnh
- Thời gian trễ cắt thấp áp : (0,5 ÷ 10)s, có thể điều chỉnh
- Dải điện áp cắt bảo vệquá áp : (200 ÷300) Vac
- Bảo vệ quá tải : 63A/1 pha
- Chỉ thị : Đèn báo pha
- Chỉ thị điện áp pha Bằng LED 7 thanh Dải đo: 0÷300V, độ chính xác ± 0,5%
- Chỉ thị dòng điện pha • Bằng LED 7 thanh, độ chính xác ± 0,5%
- Thiết bị đóng cắt phần cứng Phần đóng cắt có thể chịu được dòng tải từ 1-63A.

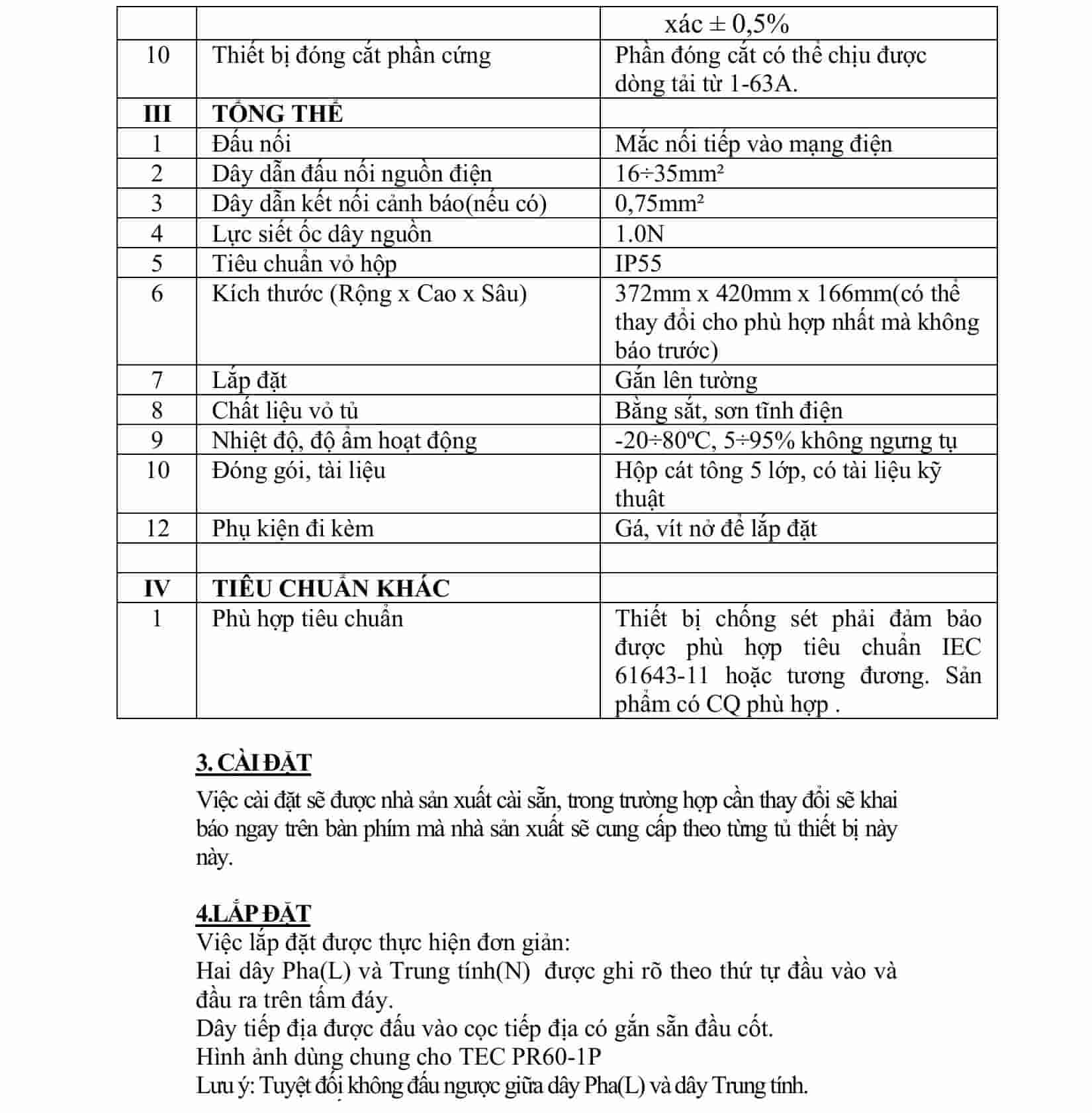

III TỔNG THỂ
- Đấu nối Mắc nối tiếp vào mạng điện
- Dây dẫn đấu nối nguồn điện 16÷35mm²
- Dây dẫn kết nối cảnh báo(nếu có) 0,75mm²
- Lực siết ốc dây nguồn 1.0N
- Tiêu chuẩn vỏ hộp IP55
- Kích thước (Rộng x Cao x Sâu) 372mm x 420mm x 166mm(có thể thay đổi cho phù hợp nhất mà không báo trước)
- Lắp đặt Gắn lên tường
- Chất liệu vỏ tủ Bằng sắt, sơn tĩnh điện
- Nhiệt độ, độ ẩm hoạt động -20÷80ºC, 5÷95% không ngưng tụ
- Đóng gói, tài liệu Hộp cát tông 5 lớp, có tài liệu kỹ thuật
- Phụ kiện đi kèm Gá, vít nở để lắp đặt
IV TIÊU CHUẨN KHÁC
- Phù hợp tiêu chuẩn Thiết bị chống sét phải đảm bảo được phù hợp tiêu chuẩn IEC 61643-11 hoặc tương đương. Sản phẩm có CQ phù hợp .
