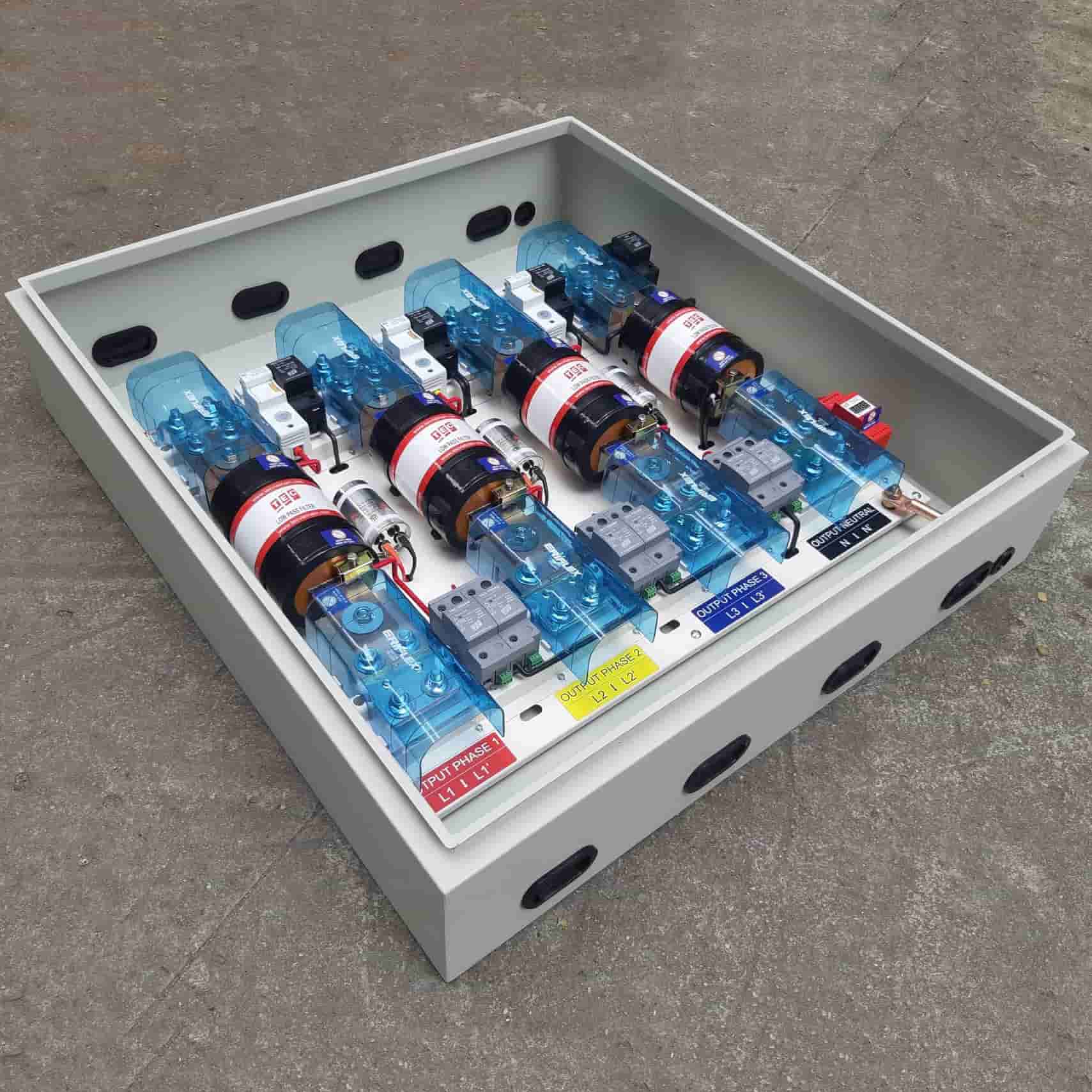

Thiết bị cắt lọc sét 3 pha 630A TEC LP630-3P/TSG+TDS
TEC LP630-3P/TSG+TDS là tủ cắt lọc sét 3 nguồn điện 3 pha, có dòng tải 630A. Tủ chống sét 3 pha 630A TEC LP630-3P/TSG+TDS Cắt và lọc sét rất hữu hiệu với 3 giai đoạn bảo vệ, hai giai đoạn sử dụng công nghệ TSG kết hợp với công nghệ TD, giữa là mạch lọc LC hoàn chỉnh. Sự kết hợp này làm giảm nhiễu tần số, sự biến thiên tăng của điện áp trên thời gian(dV/dt), cung cấp tốt nhất nguồn điện cho tải nhậy cảm.
Tải Catalogue tủ cắt lọc sét TEC LP630-3P/TSG+TDS: Tại đây

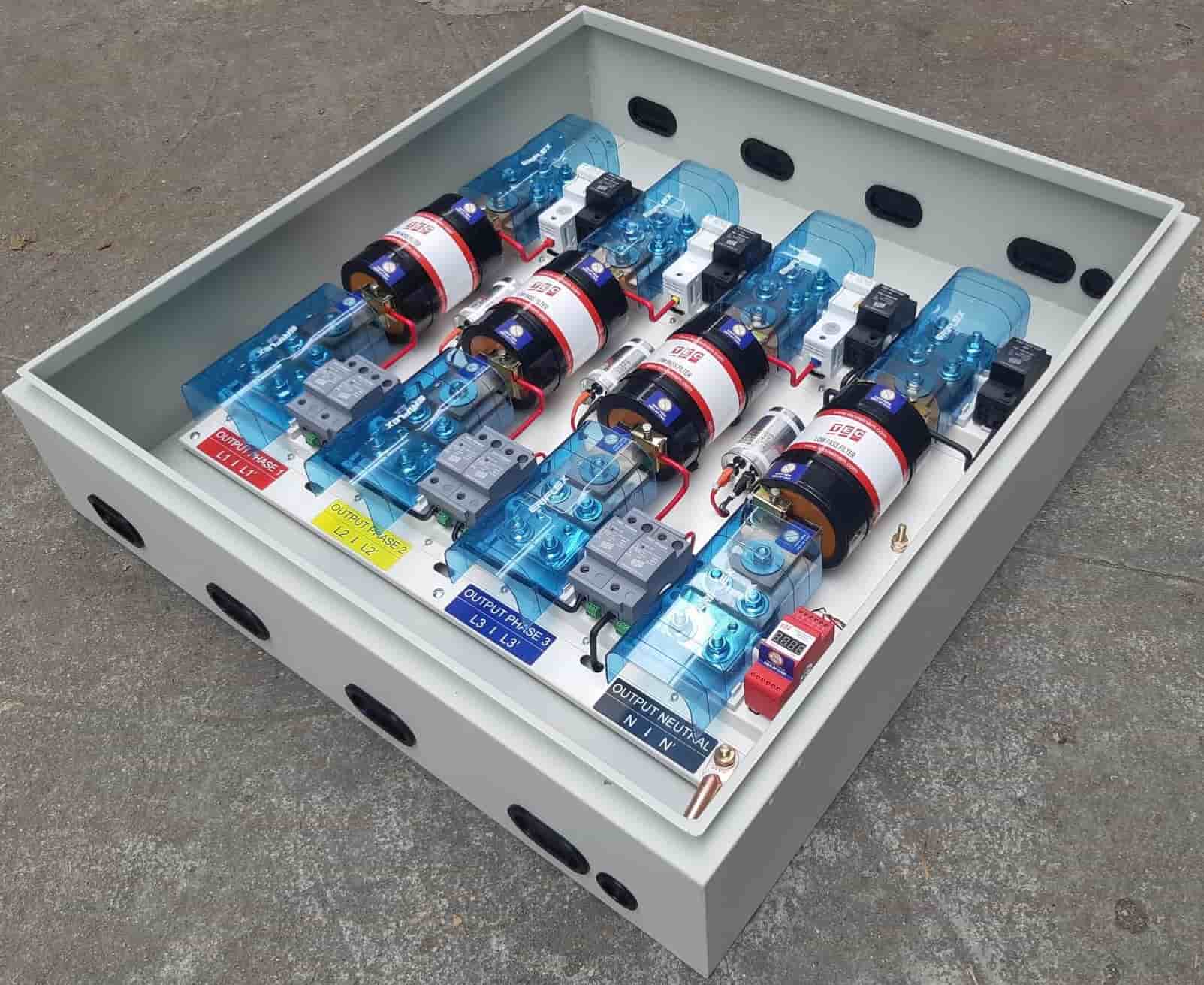

Tủ chống sét 3 pha 630A TEC LP630-3PTSG+TDS
Thông số kỹ thuật thiết bị chống sét 3 pha TEC LP630-3P/TSG+TDS
- Điện áp hoạt động danh nghĩa: Un: 220/380 - 300/480 VAC
- Hệ thống phân phối điện: 3 pha 4 dây + G
- Tương thích với hệ thống điện: TN-C, TN-C-S, TN-S, TT
- Dòng tải định mức/1pha (IL): 630A/1 pha
- Tần số: 50-60Hz
- Khả năng chịu dòng ngắn mạch (SCCR): 43 kA
- Tỷ lệ tăng điện áp (dV/dt) lớn nhất: 10 V/µs
- Lọc thông thấp: -40dB@100 kHz
- Điện áp hoạt động liên tục tối da: Uc: 500V
- Khả năng chịu dòng xung sét tăng tối đa (L-N)/ 1pha:
+ Sơ cấp: 130 kA 8/20 μs và 50 kA 10/350 μs
+ Thứ cấp: 160kA 8/20 μs
- Khả năng chịu dòng xung sét tăng tối đa (N-E): 130 kA 8/20 μs và 50 kA 10/350 μs
- Mức bảo vệ điện áp, (L-N): 320V @ 3 kA, 550V @ 20 kA
- Quá áp tạm thời, L-N: >450V trong vòng 2 giờ
- Quá áp tạm thời, N-PE: 1200 VAC 200 ms
- Mức bảo vệ điện áp (Up), L-N @ Iimp: 550V
- Mức bảo vệ điện áp (Up), L-N @ In: 650V
- Suy giảm điện áp: Lớn nhất 0,1%
- Kích thước dây đấu nối vào, ra: Phù hợp dòng tải
- Chế độ bảo vệ: Đa chế độ
- Công nghệ chế tạo: TSG/Lọc thông thấp/TDS với ngắt kết nối nhiệt
- Vỏ hộp: Bằng sắt sơn tĩnh điện
- Kích thước vỏ tủ : Rộng x Cao x Dày: (R)850 x (C) 900 x (S)200 (mm)
- Lắp đặt: Gắn trên tường, Vào ở phía trên, Ra ở phía dưới
- Phù hợp tiêu chuẩn: IEC 61643-11
- Hãng sản xuất: TEC / Model: TEC LP630-3P/TSG+TDS
- Bảo hành: 12 tháng.

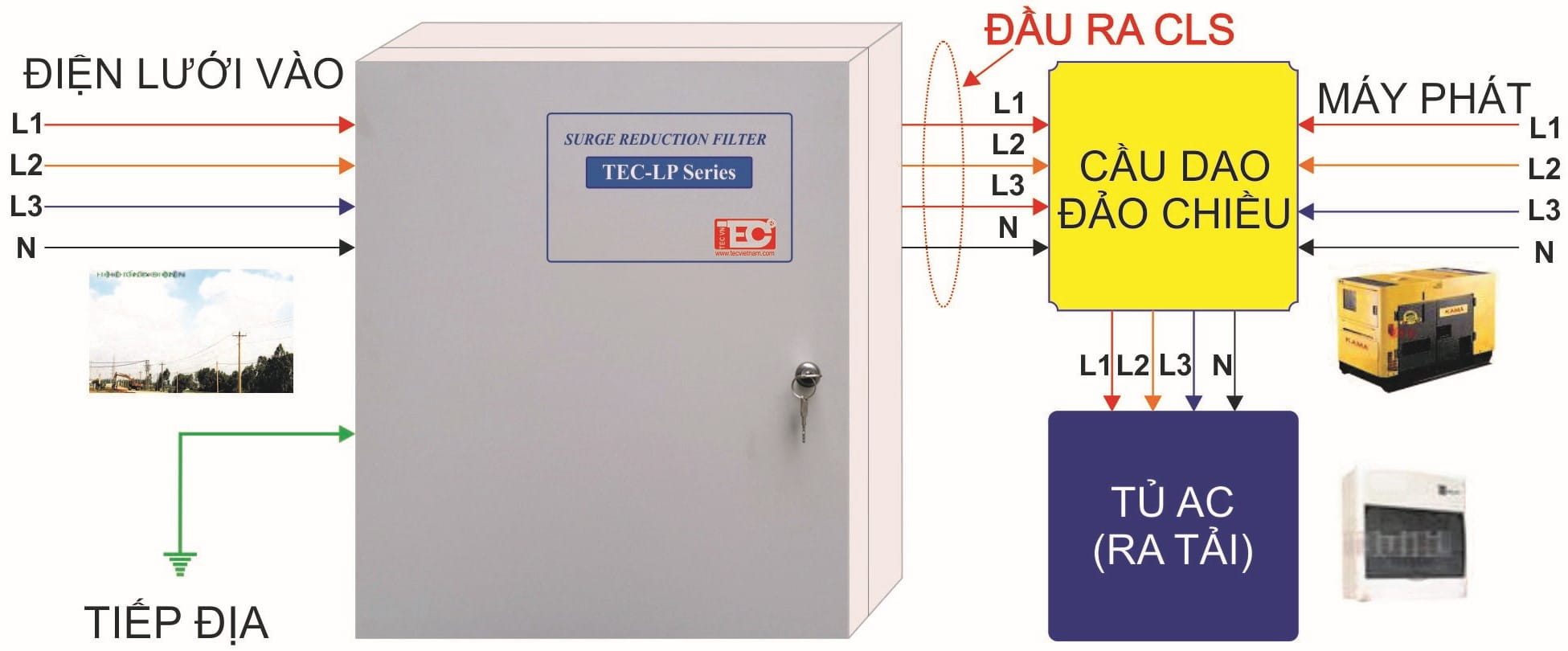

Sơ đồ lắp đặt tủ cắt lọc sét TEC LP630-3P/TSG+TDS
Cách lắp tủ cắt lọc sét 3 pha TEC LP630-3PTSG+TDS
Mọi yêu cầu về tài liệu kỹ thuật, Catalogue và Báo giá Tủ cắt lọc sét TEC LP630-3PTSG+TDS, Quý khách vui lòng liên hệ với Chống sét Đông Nam để được tư vấn chi tiết.
