Tủ cắt lọc sét 1 pha 63A TEC LP60-1P

Còn hàng

Giá mới: 6.250.000₫

Giá cũ: 6.750.000₫

Tổng quan

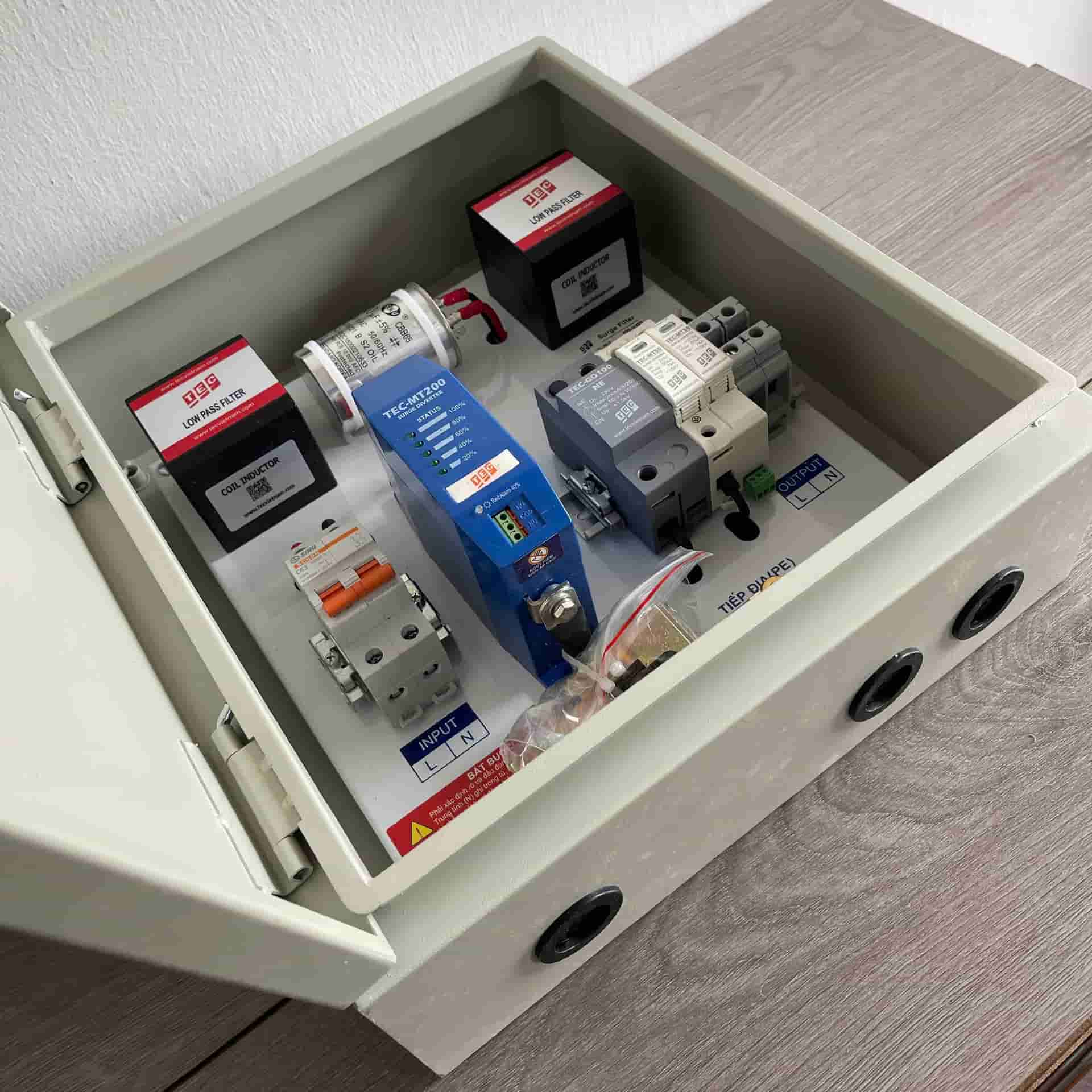

Tủ cắt lọc sét 1 Pha dòng tải 63A LP60-1P/M

TEC LP60-1P là tủ chống sét 1 pha dòng tải 63A có khả năng chống sét với 03 tầng bảo vệ Cắt sét sơ cấp 200kA, lọc sét với mạch lọc LC, cắt sét thứ cấp 120kA, đây là tủ cắt lọc sét 1 pha giá rẻ nên phù hợp với mọi loại công trình.

Tải Catalogue tủ cắt lọc sét LP60-1P: Tại đây

Ưu điểm tủ cắt lọc sét 1 pha TEC LP60-1P

- Giá tủ chống sét TEC LP60-1P rẻ hơn rất nhiều những hãng tủ chống sét lan truyền khác
- Tủ LP60-1P được trang bị rất nhiều công nghệ chống sét hiện đại
- Lắp đặt tủ cắt lọc sét TEC LP60-1P rất dễ dàng vì trên thân tủ đã có hướng dẫn lắp đặt cụ thể

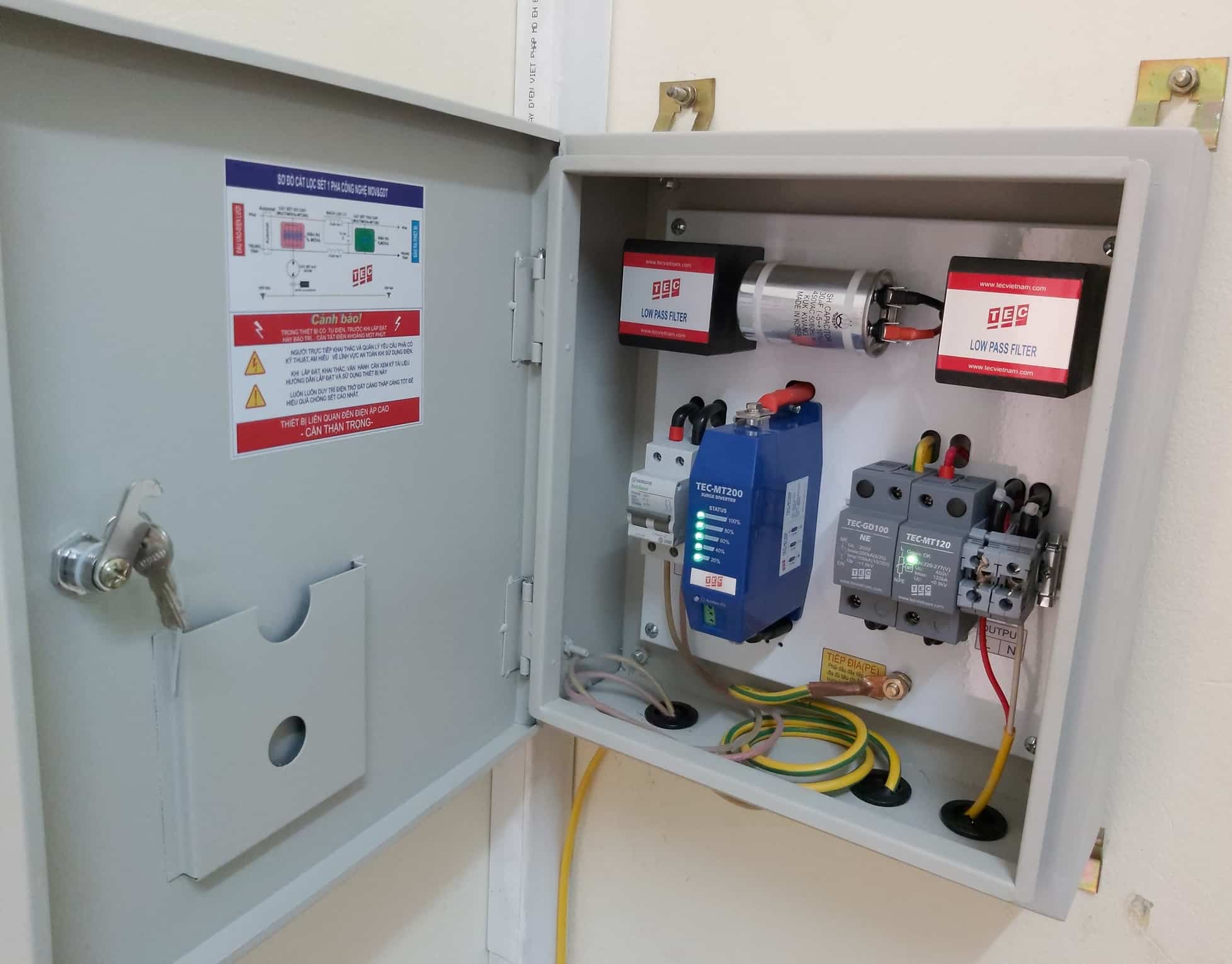

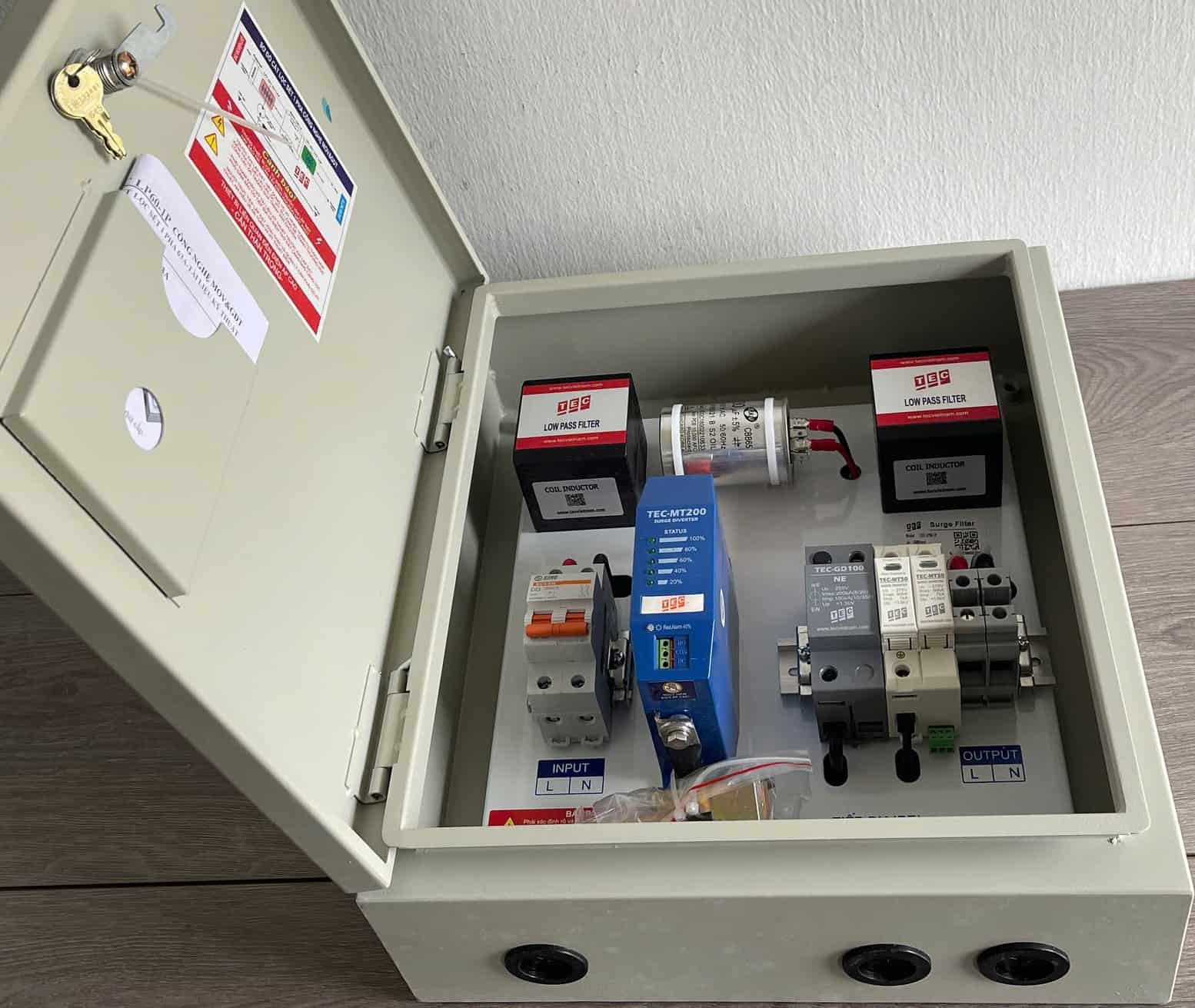

lắp đặt tủ cắt lọc sét 1 pha 63A TEC LP60-1P

         Lắp đặt tủ chống sét 1 pha dòng tải 63A TEC LP60-1P/M

Thông số kỹ thuật tủ cắt lọc sét 1 pha, 63A TEC-LP60-1P

- Mã sản phẩm: TEC LP60-1P/M
- Công nghệ chế tạo: MOV&GDT
- Đấu nối: Mắc nối tiếp vào mạng điện
- Các chế độ bảo vệ: Đa chế độ(L-N, N-E..)
- Độ tin cậy khi bảo vệ: Thiết bị luôn luôn kết nối với mạng điện để thực hiện chức năng bảo vệ, không cách ly khỏi mạng điện khi xuất hiện quá áp tạm thời
- Điện áp làm việc bình thường: Un: 220-240V/50HZ
- Điện áp làm việc liên tục lớn nhất: Uc: 300V
- Số pha: 1 pha 2 dây+G
- Khả năng thoát sét cực đại: Imax

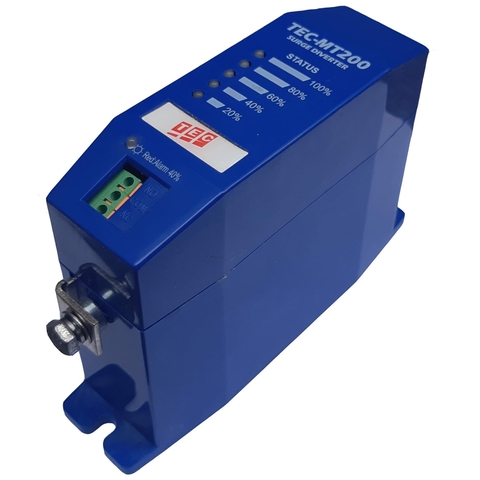

- Sơ cấp: 200kA(8/20µs)L-N
- Thứ cấp: 100kA(8/20µs)L-N- N-E: 200kA(8/20µs)-100kA(10/350µs)
- Khả năng thoát sét bình thường(15x8/20µs): In: 80kA dạng sóng 8/20 µs

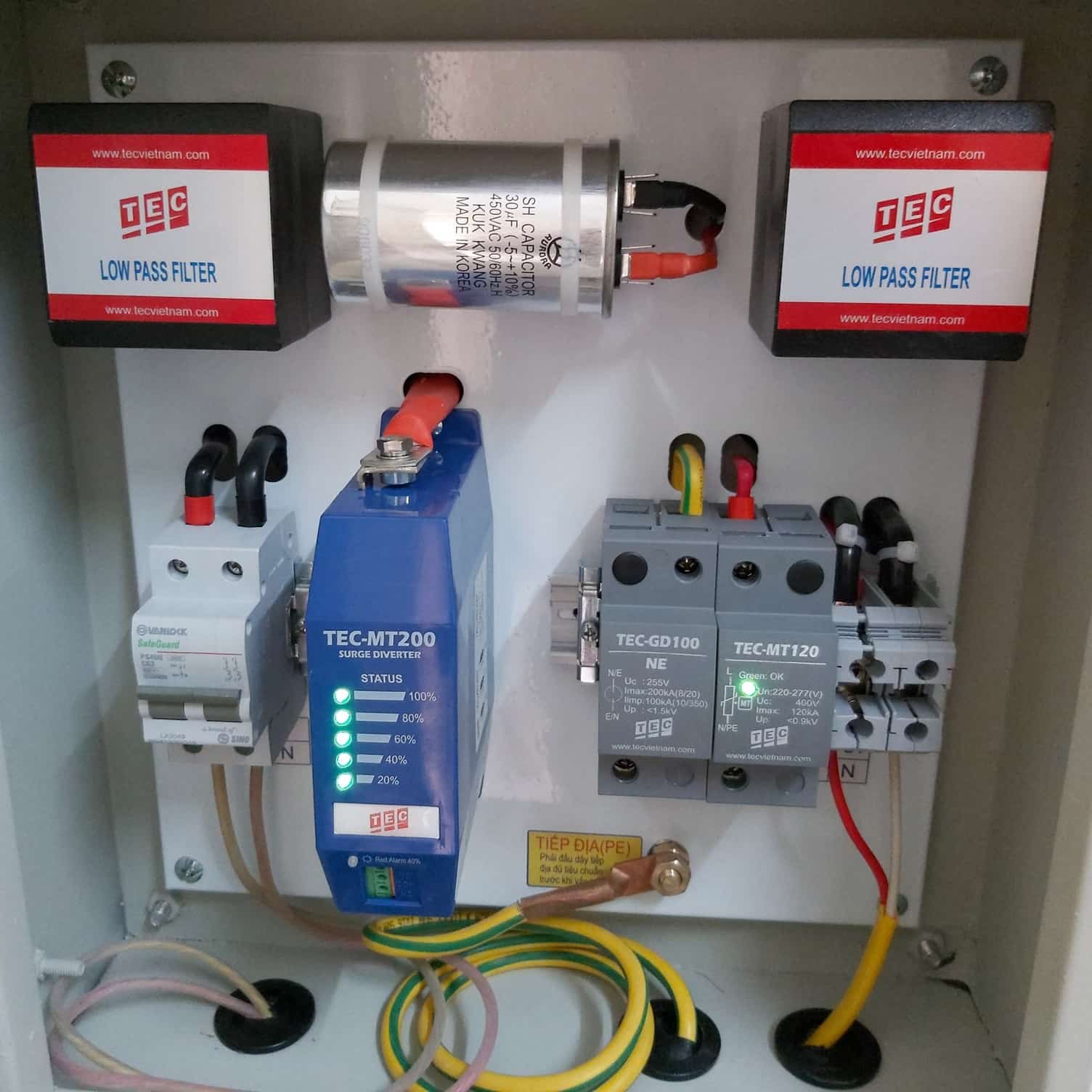

- Cấp bảo vệ: 3 cấp(MOV/Lọc LC/MOV)
- Dòng tải: IL: 63A
- Bảo vệ quá tải, ngắn mạch: MCB đầu vào 63A
- Điện áp bảo vệ t@3kA (8/20µs): Up <360V
- Thời gian nhạy đáp: tA: Tức thì
- Dòng dò: <1µA
- Suy giảm điện áp tối đa(%Un): ΔU: <1%
- Lọc thông thấp và lọc nhiễu: Độ lợi: -40dB tại 100kHZ
- Hiển thị trạng thái hoạt động: Hiển thị phần trăm hoạt động(%) của các phần tử cắt sét
- Cảnh báo xa dạng Abis: Rơ le khô:NC#NO
- Cầu đấu kết nối: UK35 gài thanh DIN
- Dây dẫn đấu nối nguồn điện: 16÷35mm²
- Dây dẫn kết nối cảnh báo: 0,75mm²
- Tiêu chuẩn vỏ hộp: IP55
- Chất liệu vỏ hộp: Bằng sắt, sơn tĩnh điện
- Đầu vào, đầu ra: Từ phía dưới hộp
- Trọng lượng: 9kg
- Kích thước: rộng W: 358mm, cao H: 400mm, sâu D: 138mm
- Hãng sản xuất: TEC / xuất xứ: Việt Nam
- Bảo hành: 12 tháng.

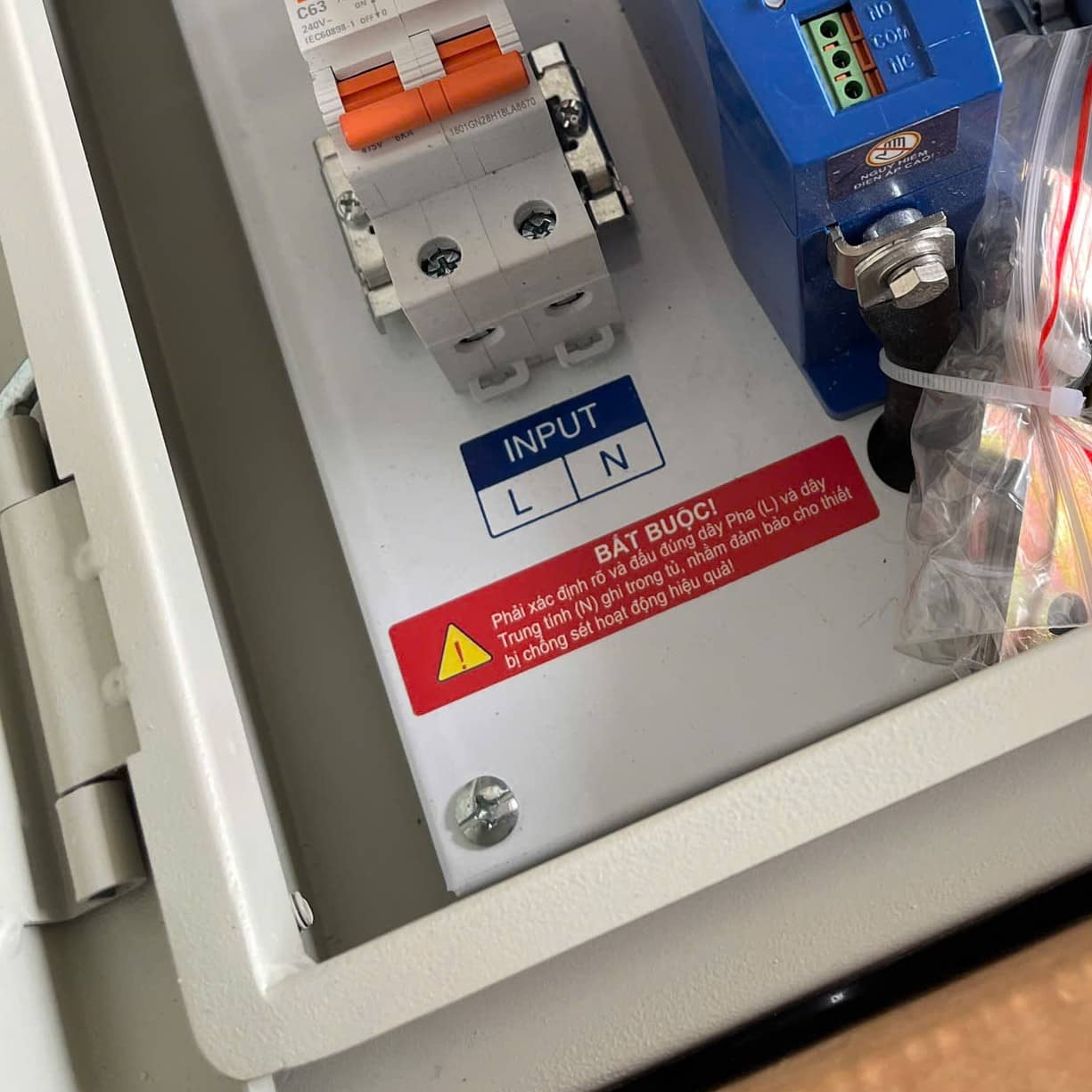

Hướng dẫn lắp thiết bị cắt lọc sét 1 pha 63A TEC LP60-1P

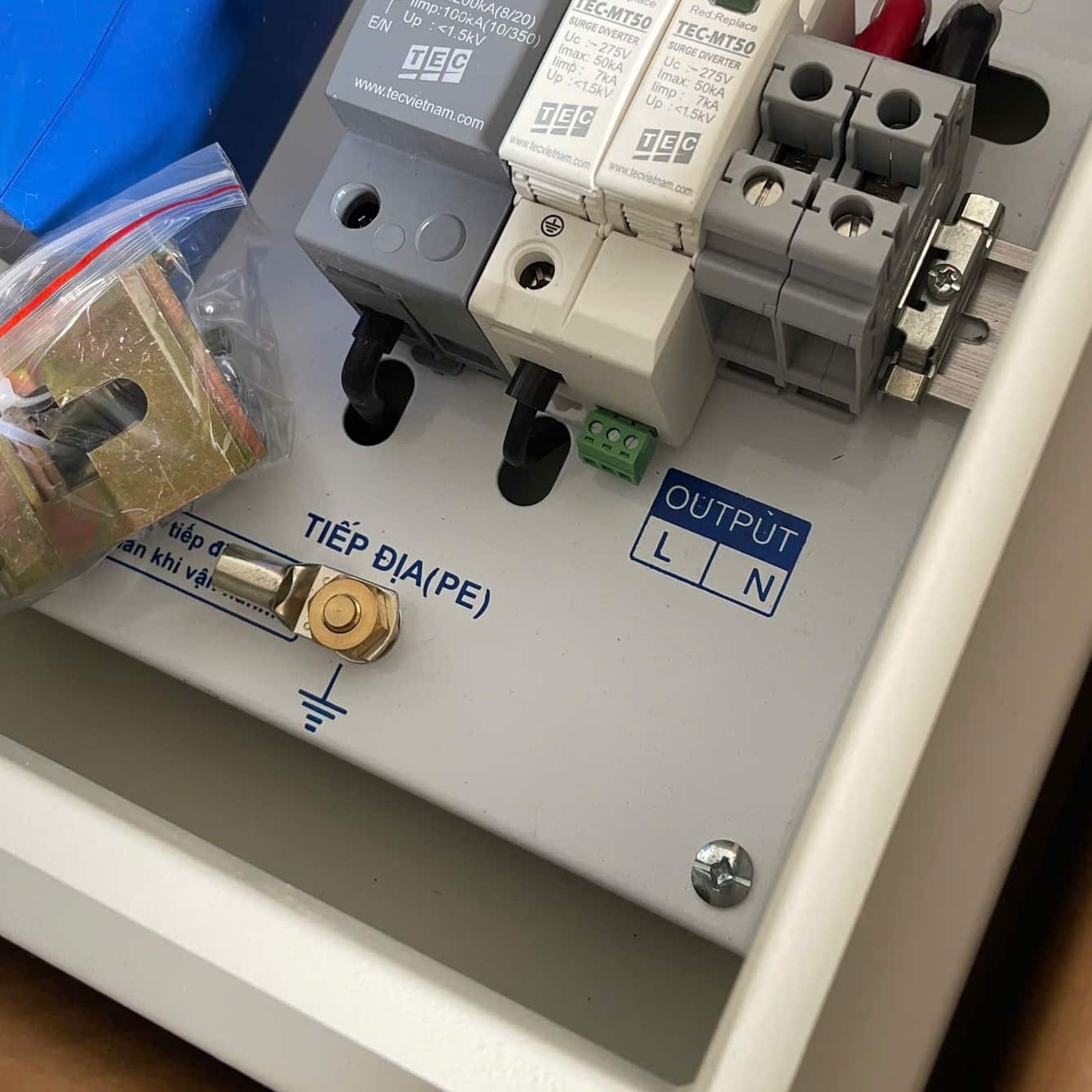

- Trên thân tủ cắt lọc sét TEC-LP60-1P đã được đánh dấu sẵn vị trí đấu nối L(in), ứng với dây Pha vào thiết bị cắt lọc sét, L(out) ứng với dây Pha ra cho Tủ cắt lọc sét. N(in) ứng với dây Trung tính vào, N(out) ứng với dây Trung tính ra cho thiết bị cắt lọc sét TEC-LP60-1P. Dây nối đất ứng với ký hiệu PE.

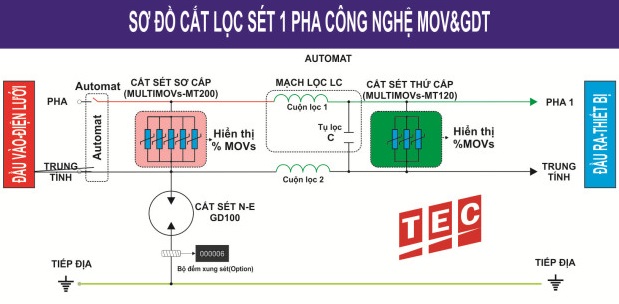

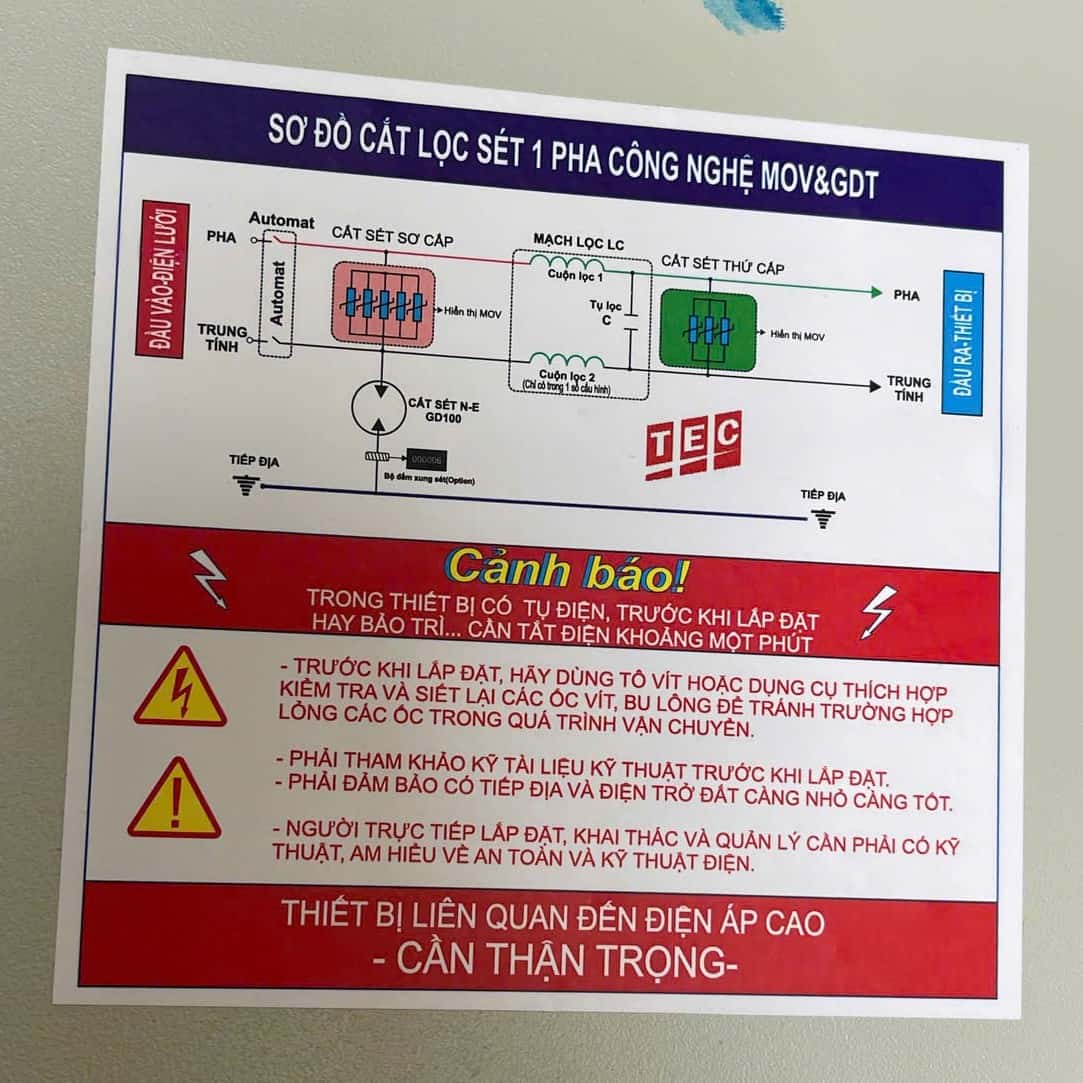

sơ đồ lắp đặt tủ cắt lọc sét 1 pha 63A TEC LP60-1P

                Cách đấu tủ chống sét 1 pha 63A TEC LP60-1P

Mọi yêu cầu về Tài liệu kỹ thuật, Catalogue và Báo giá tủ cắt lọc sét TEC LP60-1P, Quý khách vui lòng liên hệ với Chống sét Đông Nam để được tư vấn chi tiết.
