Chống sét lan truyền TEC 3 pha 63A TEC LP60-3PM
TEC LP60-3P là tủ cắt lọc sét 3 pha dòng tải 63A, LP60-3P là dòng tủ chống sét tầm trung phù hợp với công trình dân dụng, công nghiệp nhẹ và viễn thông
Tải Catalogue tủ cắt lọc sét TEC LP60-3PM: Tại đây
Ưu điểm tủ chống sét lan truyền 3 pha 63A
- Giá tủ chống sét LP60-3P rẻ hơn nhiều so với những loại tủ khác cùng phân khúc như chống sét lan truyền LPI, OBO
- Tủ TEC được trang bị nhiều công nghệ hiện đại như MOV, ...
- Tủ điện chống sét TEC LP60-3P được sản xuất gói gọn trong 1 tủ nên việc lắp đặt rất dễ dàng.

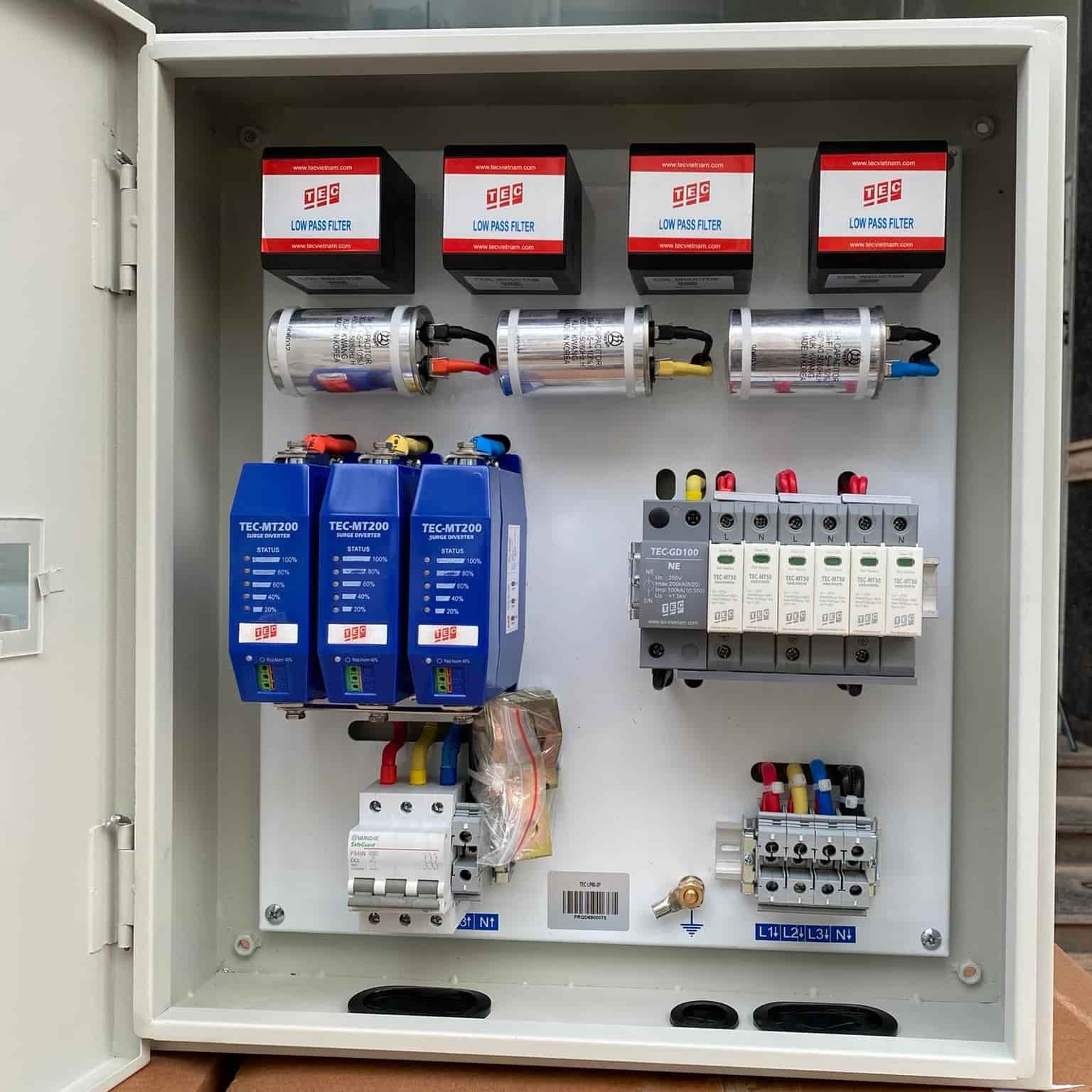

Thiết bị chống sét lan truyền 3 pha 63A TEC LP60-3PM
Thông số kỹ thuật bộ cắt sét 3 pha 63A TEC LP60-3PM
- Model: TEC LP60-3P/M
- Công nghệ chế tạo: MOV&GDT
- Đấu nối: Mắc nối tiếp vào mạng điện
- Các chế độ bảo vệ: Đa chế độ(L-N, N-E..)
- Độ tin cậy khi bảo vệ: Thiết bị luôn luôn kết nối với mạng điện để thực hiện chức năng bảo vệ, không cách ly khỏi mạng điện khi xuất hiện quá áp tạm thời.
- Điện áp làm việc bình thường: Un: 220/415V/50HZ
- Điện áp làm việc liên tục lớn nhất: Uc: 300V/476V(L-N)
- Số pha: 3 pha 4 dây+G
- Khả năng thoát sét cực đại/pha: Imax
- Sơ cấp: 200kA(8/20µs)L-N: 12kA(10/350µs)
- Thứ cấp: 120kA(8/20µs)L-N: N-E: 200kA(8/20µs): 100kA(10/350µs)
- Khả năng thoát sét bình thường/pha(15x8/20µs): In: 80kA dạng sóng 8/20 µs
- Cấp bảo vệ: 3 cấp(MOV/Lọc LC/MOV)
- Dòng tải/pha: IL: 63A
- Bảo vệ quá tải, ngắn mạch: MCB 3 pha đầu vào 63A
- Điện áp bảo vệ t@3kA (8/20µs): Up: <360V
- Thời gian nhạy đáp: tA: Tức thì
- Dòng dò: <1µA
- Suy giảm điện áp tối đa(%Un): ΔU: <1%
- Lọc thông thấp và lọc nhiễu: Độ lợi: -40dB tại 100kHZ
- Hiển thị trạng thái hoạt động: Hiển thị phần trăm hoạt động(%) của các phần tử cắt sét
- Cảnh báo xa dạng Abis: Rơ le khô:NC#NO
- Cầu đấu kết nối: UK35 gài thanh DIN
- Dây dẫn đấu nối nguồn điện: 16÷35mm²
- Dây dẫn kết nối cảnh báo: 0,75mm²
- Tiêu chuẩn vỏ hộp: IP55
- Chất liệu vỏ hộp: Bằng sắt, sơn tĩnh điện
- Đầu vào, đầu ra: Từ phía dưới hộp
- Trọng lượng: 15kg
- Kích thước rộng: W: 492mm, cao H: 550mm, sâu D: 138mm
- Hãng sản xuất: TEC / Xuất xứ: Việt Nam
- Bảo hành: 12 tháng.
Hướng dẫn lắp tủ chống sét 3 pha 63A TEC LP60-3PM
- Tủ chống sét 3 pha LP60-3P bắt buộc phải đấu nối với hệ thống tiếp địa có điện trở ≤ 4Ω
- Việc đấu nối theo đúng sơ đồ hướng dẫn vào ra có ghi sẵn trên thân tủ cắt lọc sét
- Cần đấu dây tiếp địa trước rồi đến dây trung tính sau đó đến pha
- Dây tiếp địa cho tủ cắt lọc sét LP60-3P nên dùng dây vàng xanh tiết diện tối thiểu 35mm2.

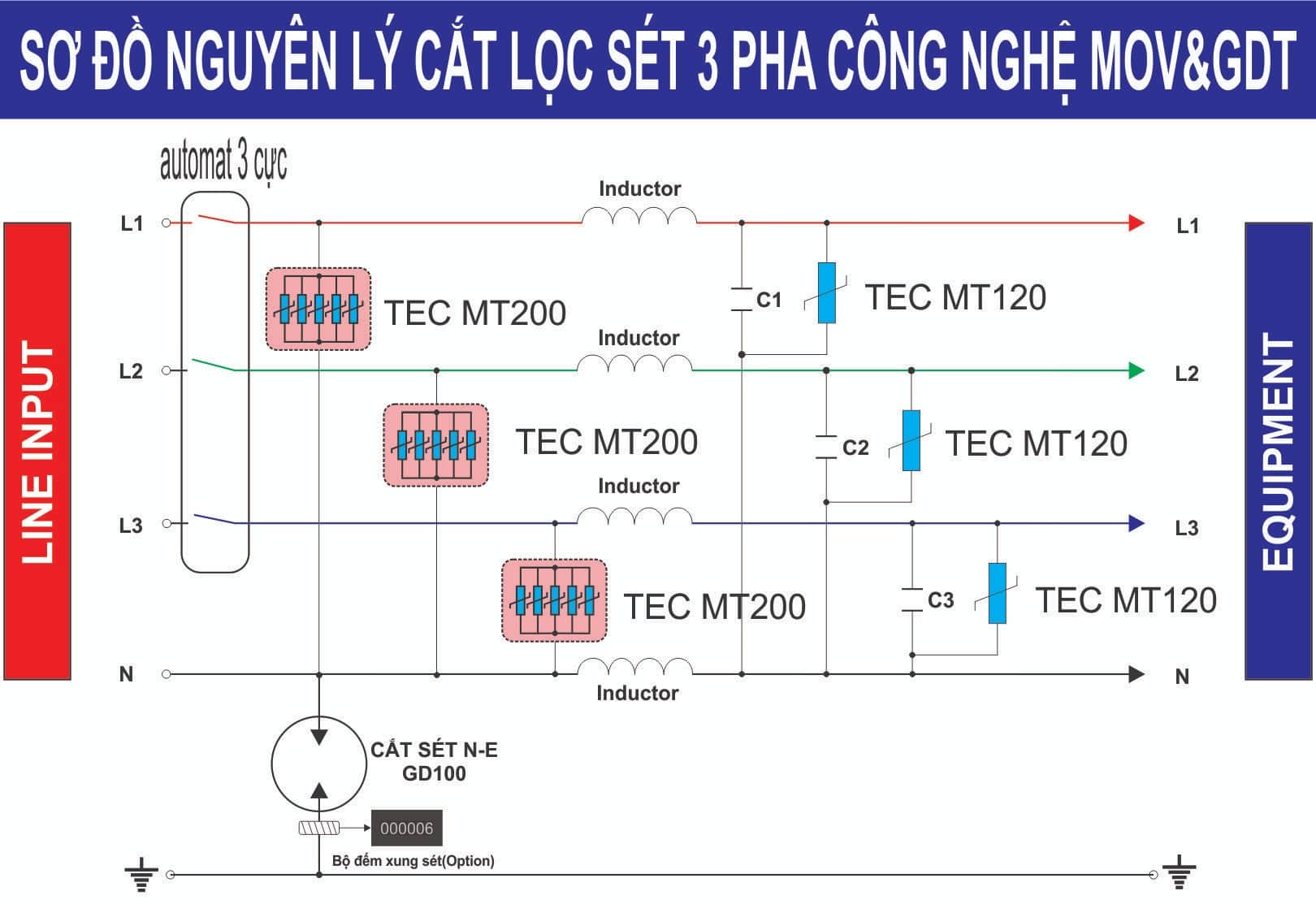

Sơ đồ đấu tủ cắt lọc sét 3P TEC LP60-3P
