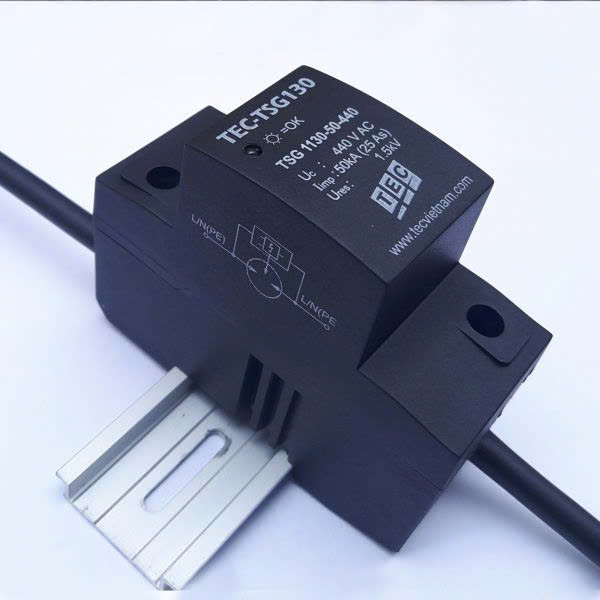

Thiết bị cắt sét công nghệ TSG TEC TSG-130

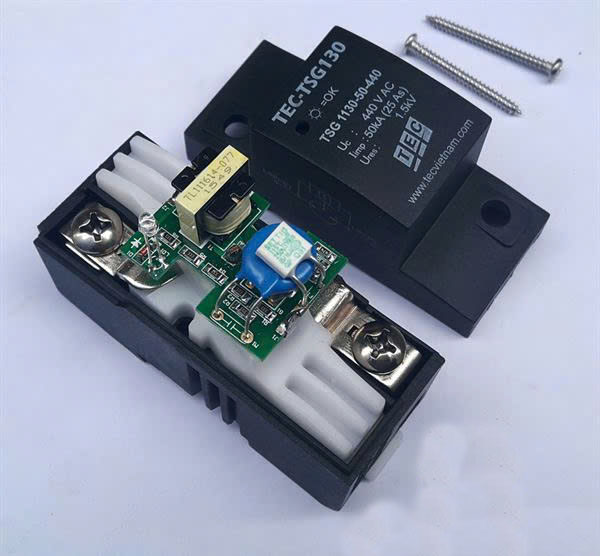

Được dùng công nghệ khe hở phóng điện(Spark Gap) kết hợp với mạch kích điện mồi(Triggered) nên có khả năng chống lại các xung sét lớn là 10/350 và 8/20 dạng sóng. Toàn bộ linh kiện mạch kích hoạt điện tử như MOV. GDT…được nhập từ Mỹ của hãng EPCOS(TDK)….
Tải Catalogue thiết bị chống sét TSG TEC TSG-130: Tại đây
Thông số kỹ thuật
- Tên thiết bị: TEC-TSG130
- Điện áp làm việc bình thường, Un: 220-240V
- Mạng điện sử dụng thích hợp: TN-C, TN-C-S, TN-S, TT
- Điện áp chịu đựng liên tục lớn
- nhất, Uc: 440VAC
- Tần số hoạt động: 50/60Hz
- Dòng điện tiêu thụ @Un: 2,2mA
- Dòng thoát sét cực đại dạng sóng 8/20µs, Imax: 130kA 8/20µs
- Dòng thoát sét cực đại dạng sóng 10/350µs, Iimp: 50kA 10/350µs
- Chế độ bảo vệ đơn giản: L-L, L-N, L-PE hoặc N-P
- Công nghệ chế tạo: (Trigger Spark over Gap)
- Theo khả năng chữa cháy hiện tại: 43kA @ Un
- Mức bảo vệ điện áp, Tăng mức ứng dụng bảo vệ, Up
+ <2,3kV @ 20kA
+ <1,5kV @ 3kA
- Trạng thái thiết bị khi hoạt động: LED xanh sáng(theo từng chế độ kết thúc nối)
- Kích thước (cao x sâu x rộng): 90 x 68 x 36(mm)
- Chiều rộng sản phẩm: 2M (Bằng 2 automat đơn cực)
- Trọng lượng: 0,3 kg
- Vỏ bao quanh: Cài thanh DIN, nhựa nhiệt dẻo UL94-V0, độ kín tiêu chuẩn IP20(NEMA-1)
- Đấu nối dây diện tích cắt từ: 2,5 mm2 đến 50 mm2 hoặc thanh cái 12 mm x 2,5 mm.
- Lắp đặt: Gài trên thanh ray DIN Rail 35mm
- Phù hợp các tiêu chuẩn:
+ IEC 61643-11, Class I+ ClassII
+ Meet ANSI®/IEEE® C62.41.2 Cat A, Cat B, Cat C. ANSI®/IEEE® C62.41.2 Scenario II, Exposure 3, 100kA 8/20μs, 10kA 10/350μs
- Xuất xứ: Việt Nam / hãng sản xuất: TEC
- Bảo hành: 12 tháng.
Cách đấu mối thiết bị chống sét TEC

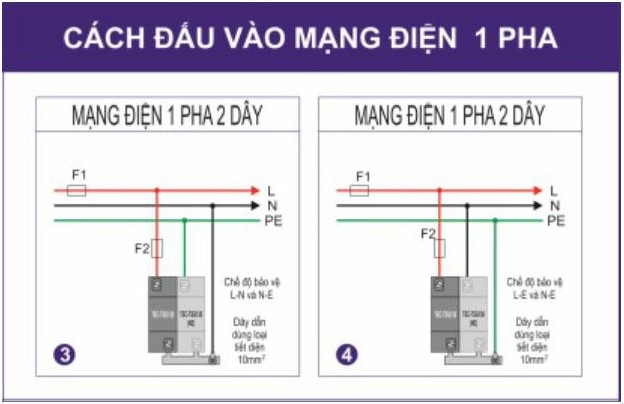

Hướng dẫn đấu nối thiết bị cắt sét 1 pha

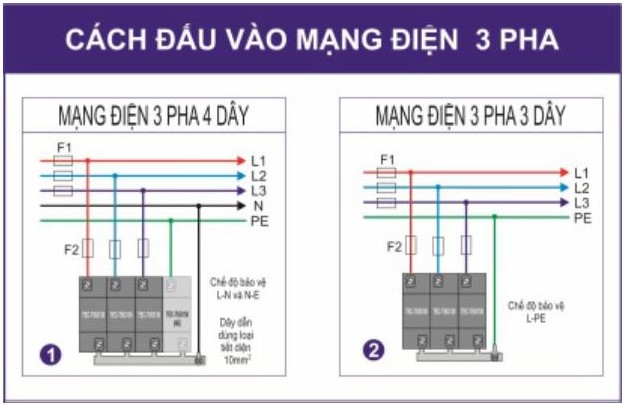

Hướng dẫn đấu nối thiết bị cắt sét 3 pha TEC
