Thiết bị cắt lọc sét 3 pha 50kA TEC MT50-3P
TEC MT50-3P là chống sét lan truyền qua đường nguồn điện 03 pha, 380Vac TEC MT50-3P sản xuất theo công nghệ MOV kèm cầu chì cắt kết nối nhiệt đem lại khả năng cắt dòng sét cao và khả năng đáp ứng nhanh cho những Modul cắt sét.
Tải Catalogue bộ chống sét TEC MT50-3P: Tại đây

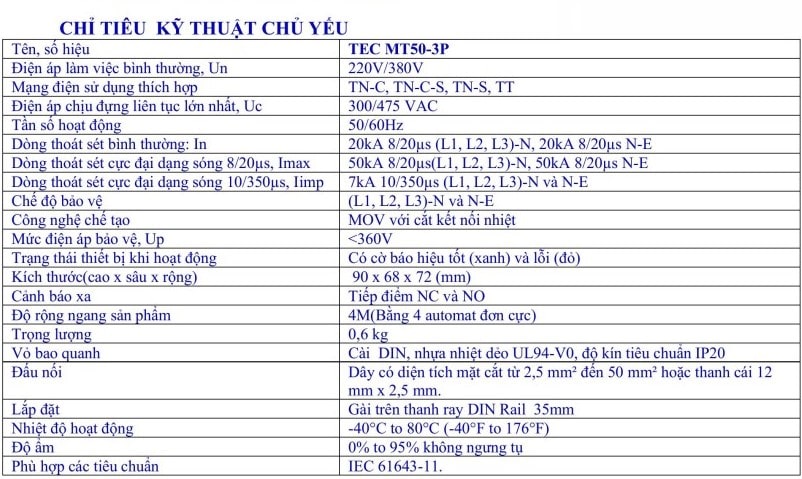

Thông số kỹ thuật Át chống sét 3 pha TEC MT50-3P
- Tên, số hiệu: TEC MT50-3P
- Điện áp làm việc bình thường, Un: 3 pha 220/380Vac
- Mạng điện sử dụng thích hợp: TN-C, TN-C-S, TN-S, TT
- Điện áp chịu đựng liên tục lớn nhất, Uc: ≥ 300/415 VAC
- Tần số hoạt động: 50/60Hz
- Dòng thoát sét bình thường In: 20kA 8/20µs L1-N, L2-N, L3-N: 20kA 8/20µs N-E
- Dòng thoát sét cực đại dạng sóng 8/20µs, Imax: 50kA 8/20µs L1-N, L2-N, L3-N: 50kA 8/20µs N-E
- Dòng thoát sét cực đại dạng sóng 10/350µs, Iimp: 7kA 10/350µs
- Chế độ bảo vệ TEC MT50-3P: L1-N, L2-N, L3-N và N-E
- Công nghệ chế tạo: MOV với cắt kết nối nhiệt
- Mức điện áp bảo vệ, Up @3kA8/20µs: < 360V
- Trạng thái thiết bị khi hoạt động: Có cờ báo hiệu tốt (xanh) và lỗi (đỏ)
- Kích thước (Cao x Sâu x Rộng): 90 x 68 x 72 (mm)
- Trọng lượng TEC MT50-3P: 0,6 kg
- Vỏ bao quanh: Nhựa nhiệt dẻo UL94-V0, độ kín tiêu chuẩn IP20(NEMA-1)
- Đấu nối TEC MT50-3P: Dây có diện tích mặt cắt từ 2,5mm² đến 50mm² hoặc thanh cái 12mm x 2,5mm
- Lắp đặt TEC MT50-3P: Gài trên thanh ray DIN Rail 35mm
- Phù hợp các tiêu chuẩn: IEC 61643-11
- Xuất xứ: Việt Nam / hãng sản xuất: TEC
- Bảo hành: 12 tháng.
Hướng dẫn lắp thiết bị chống sét TEC MT50-3P
- Cắt sét TEC MT50-3P được lắp song song với nguồn điện 03 pha, lắp đặt gắn trên DIN bên trong tủ điện hoặc lắp đặt bên ngoài tủ điện.
- Trên đế nhựa của Cắt Sét TEC MT50-3P đã ghi sẵn L1, L2, L3, N & E trong đó L1, L2, L3 tương ứng với dây pha, N tương ứng với dây trung tính, E là đây nối đất. Bạn có thể tham khảo theo sơ đồ đấu nối phía dưới.

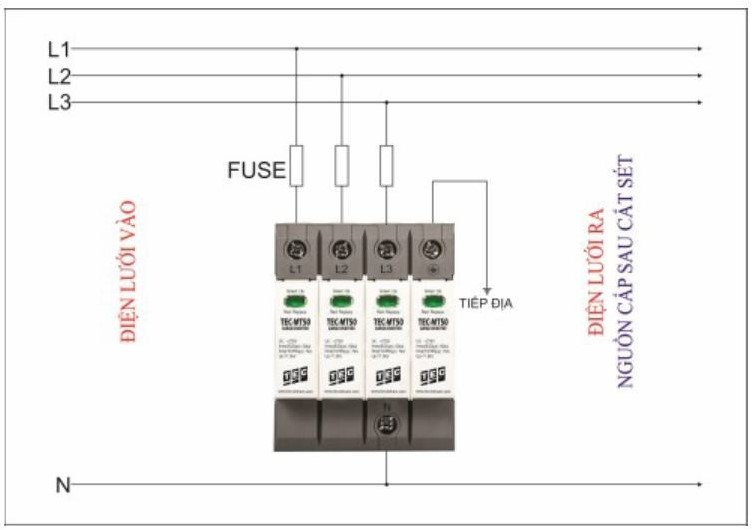

Sơ đồ lắp đặt thiết bị chống sét TEC MT50-3P
Mọi yêu cầu về Tài liệu kỹ thuật, Catalogue và Báo giá thiết bị cắt lọc sét TEC MT50-3P, Quý khách vui lòng liên hệ với Chống sét Đông Nam để được tư vấn chi tiết.
