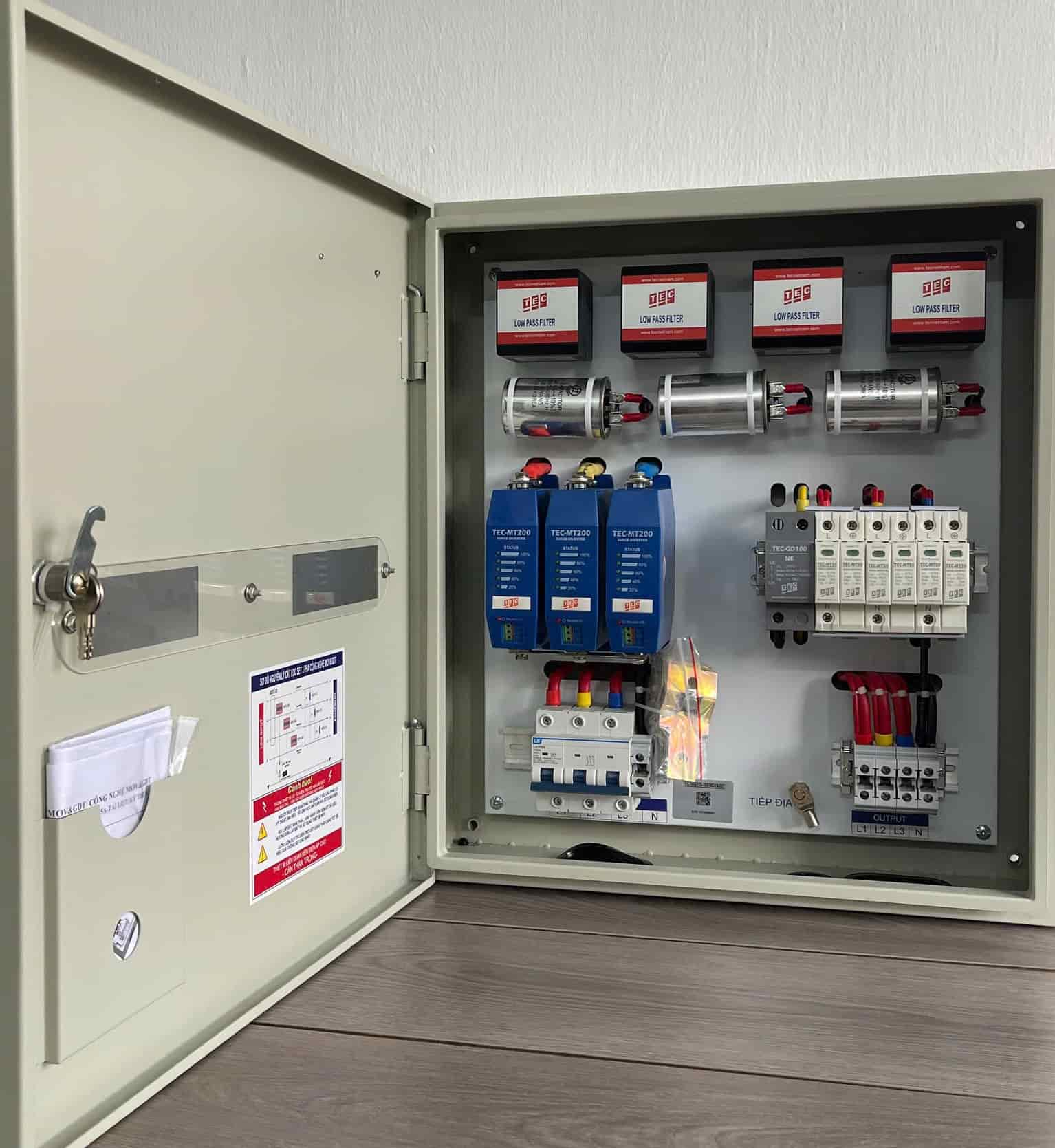

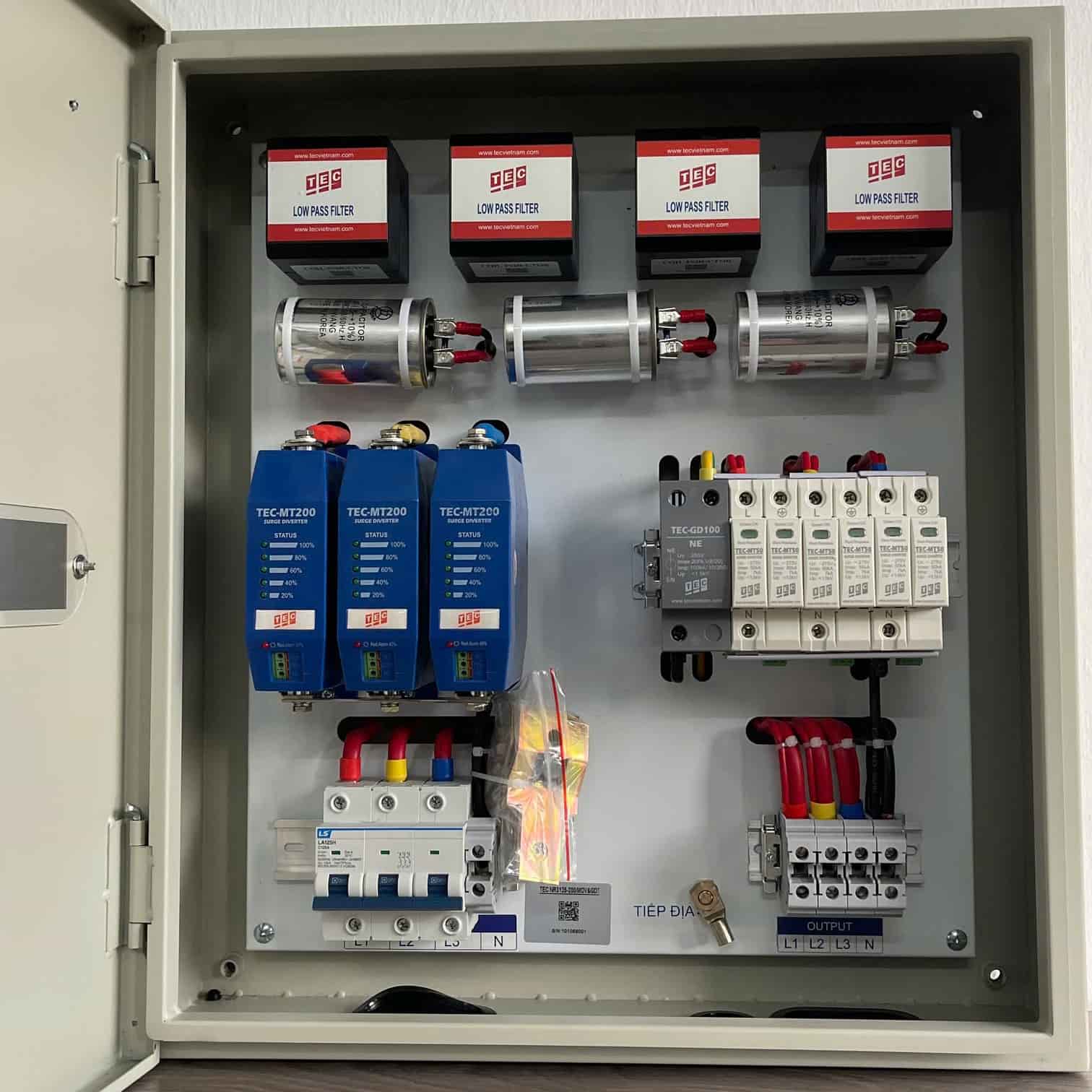

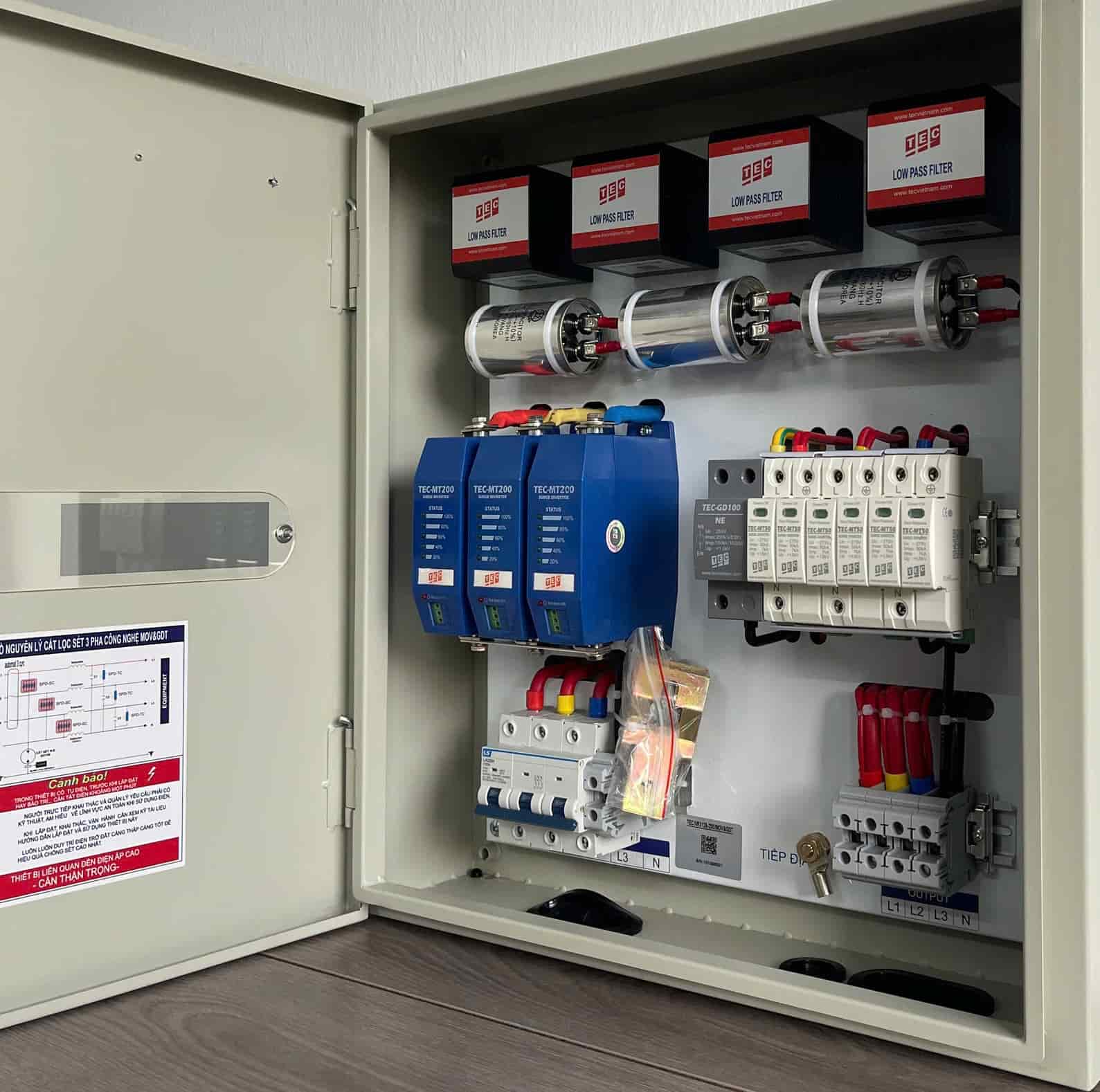

TEC NR3125-200/MOV&GDT là tủ cắt lọc sét 3 pha 125A sử dụng công nghệ MOV + GDT, Cắt và lọc sét với 3 giai đoạn bảo vệ, hai giai đoạn sử dụng công nghệ MOV kết hợp với công nghệ GDT, giữa là mạch lọc LC hoàn chỉnh. Sự kết hợp này làm giảm nhiễu tần số, sự biến thiên tăng của điện áp trên thời gian(dV/dt), cung cấp tốt nhất nguồn điện cho tải nhậy cảm
Tải Catalogue tủ cắt lọc sét TEC NR3125-200/MOV&GDT: Tại đây

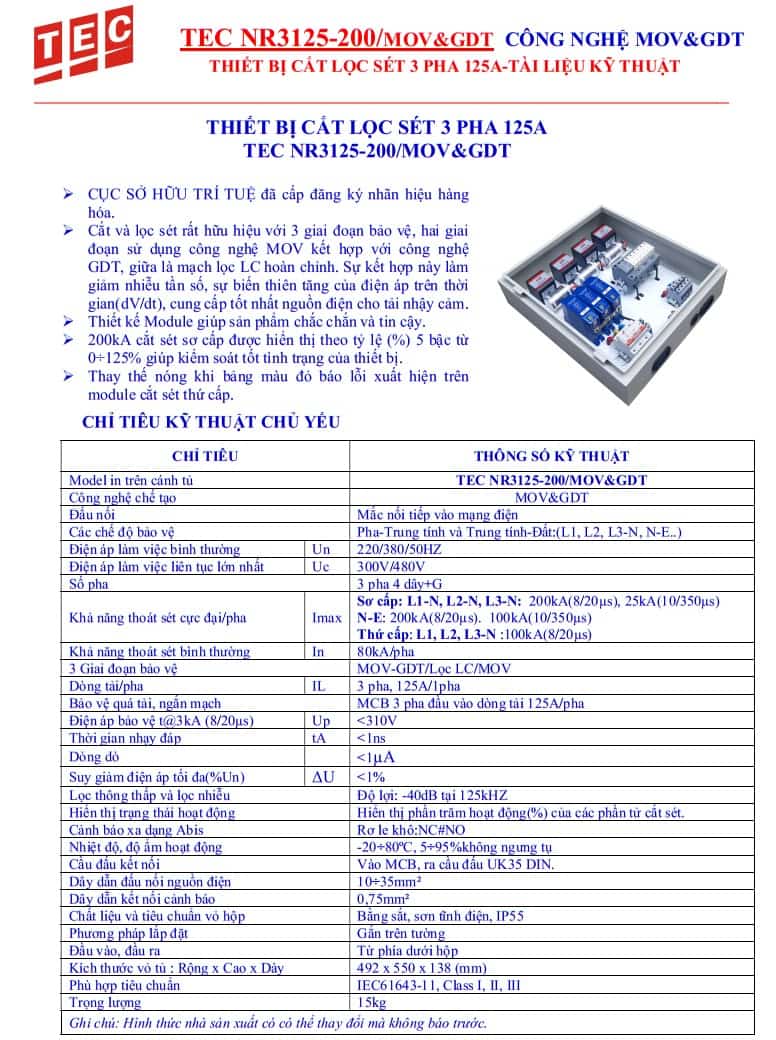

Thông số thiết bị cắt lọc sét 3 pha 125A TEC NR3125-200/MOV&GDT

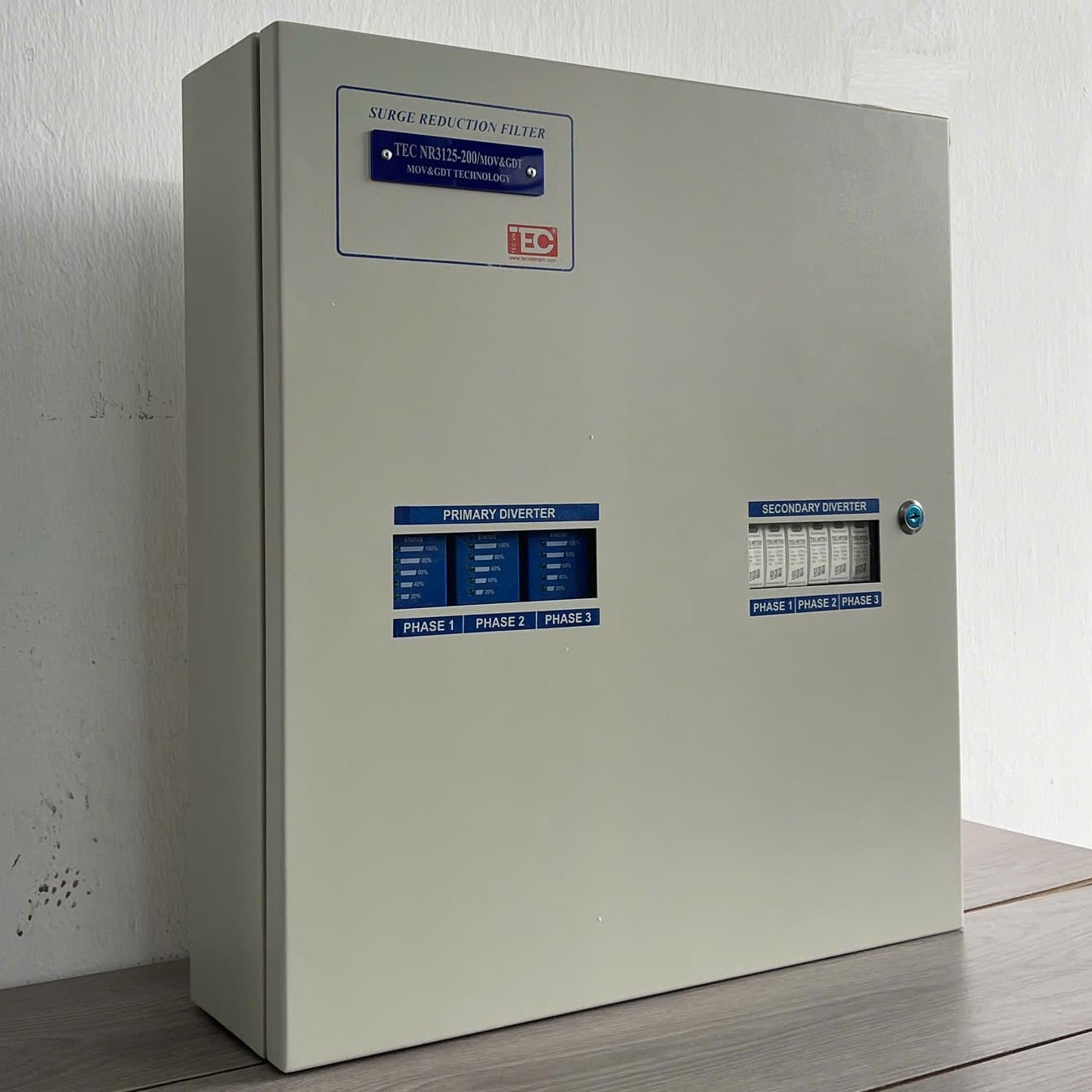

- Model in trên cánh tủ TEC NR3125-200/MOV&GDT

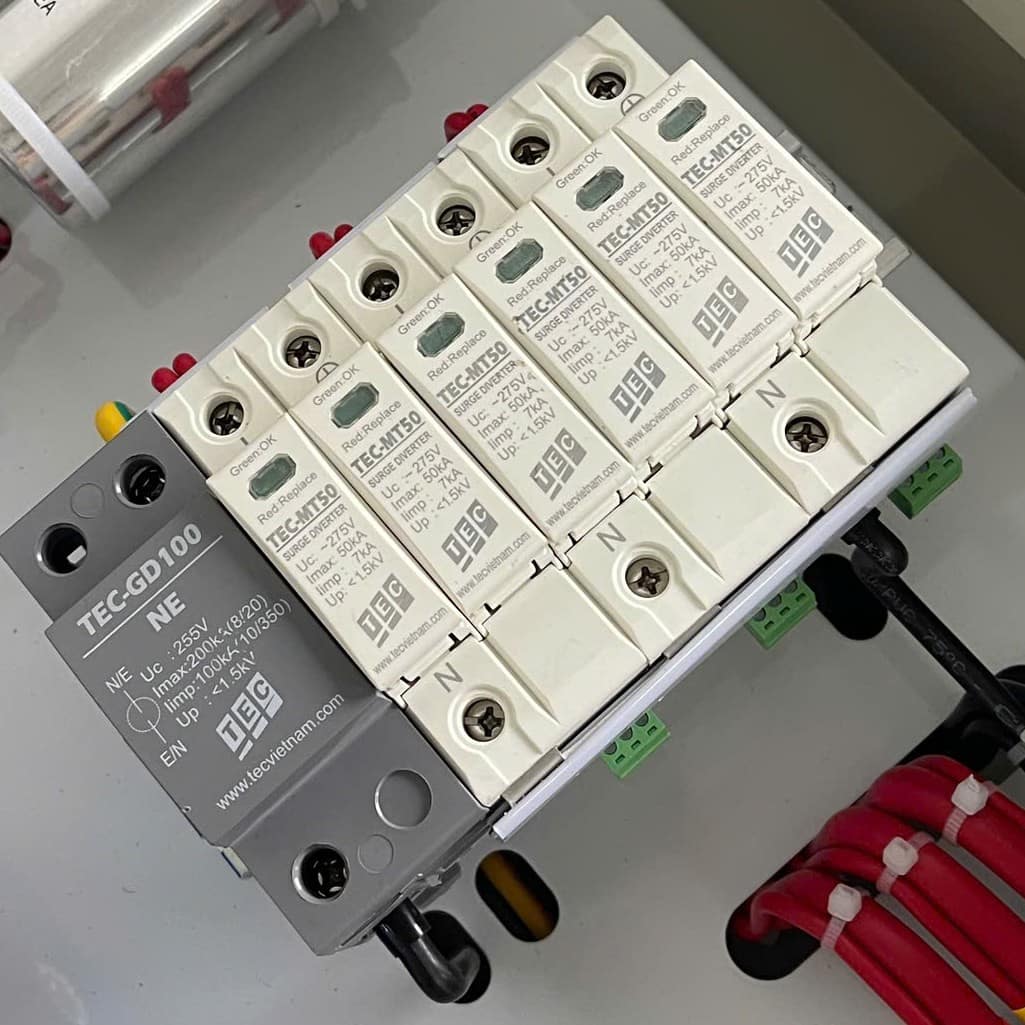

- Công nghệ chế tạo MOV&GDT

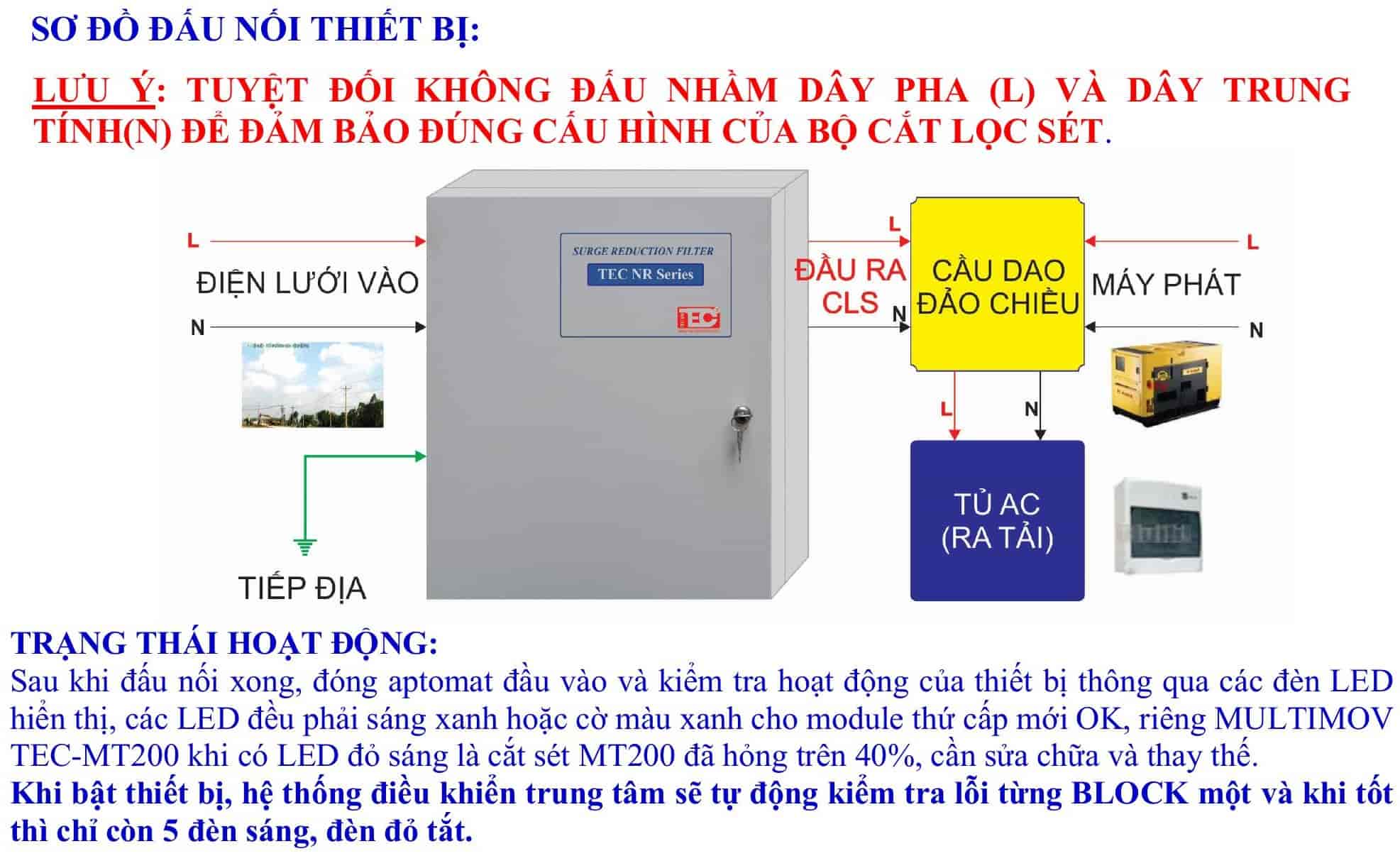

- Đấu nối Mắc nối tiếp vào mạng điện
- Các chế độ bảo vệ Pha-Trung tính và Trung tính-Đất:(L1, L2, L3-N, N-E..)
- Điện áp làm việc bình thường Un 220/380/50HZ
- Điện áp làm việc liên tục lớn nhất Uc 300V/480V
- Số pha 3 pha 4 dây+G
- Khả năng thoát sét cực đại/pha Imax
+ Sơ cấp: L1-N, L2-N, L3-N: 200kA(8/20µs), 25kA(10/350µs)
+ N-E: 200kA(8/20µs). 100kA(10/350µs)
+ Thứ cấp: L1, L2, L3-N :100kA(8/20µs)
- Khả năng thoát sét bình thường In 80kA/pha

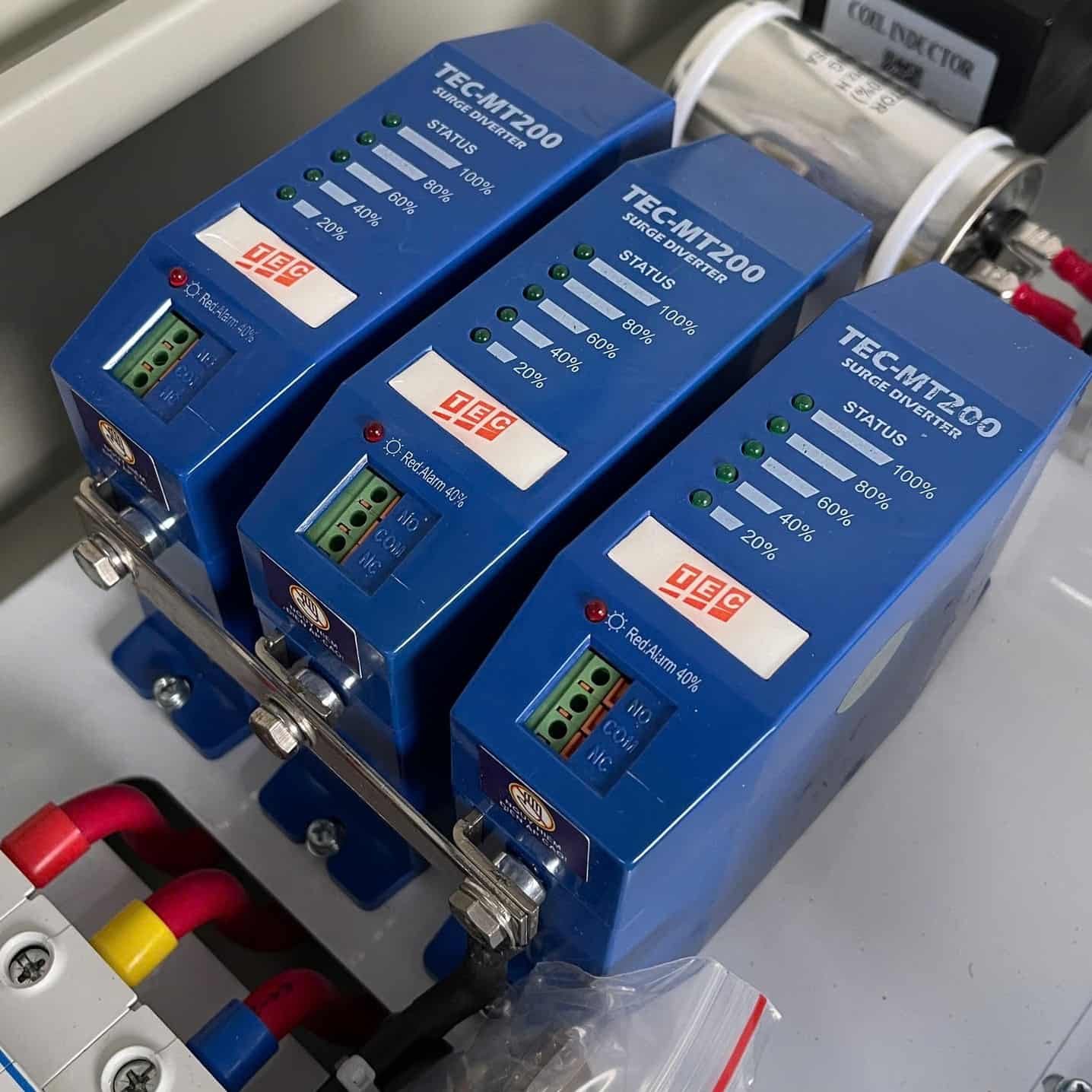

- 3 Giai đoạn bảo vệ MOV-GDT/Lọc LC/MOV
- Dòng tải/pha IL 3 pha, 125A/1pha

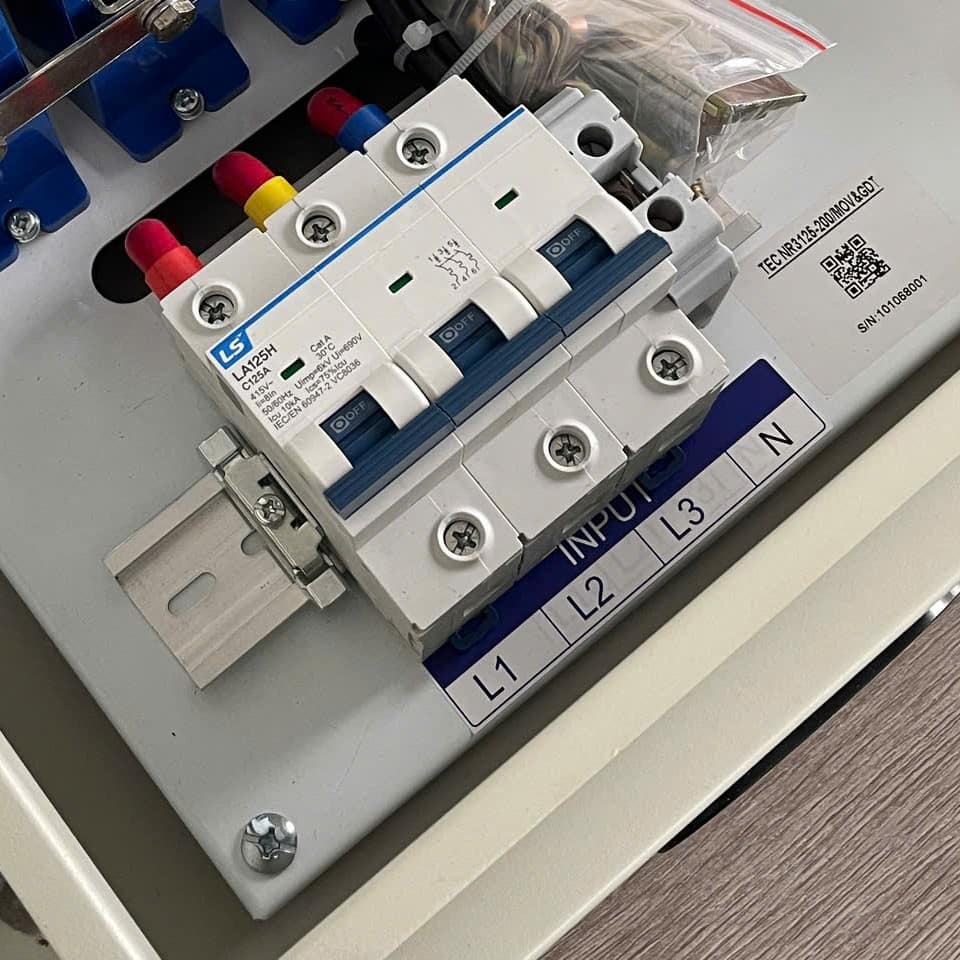

- Bảo vệ quá tải, ngắn mạch MCB 3 pha đầu vào dòng tải 125A/pha
- Điện áp bảo vệ t@3kA (8/20µs) Up <310V
- Thời gian nhạy đáp tA <1ns
- Dòng dò <1µA
- Suy giảm điện áp tối đa(%Un) ΔU <1%

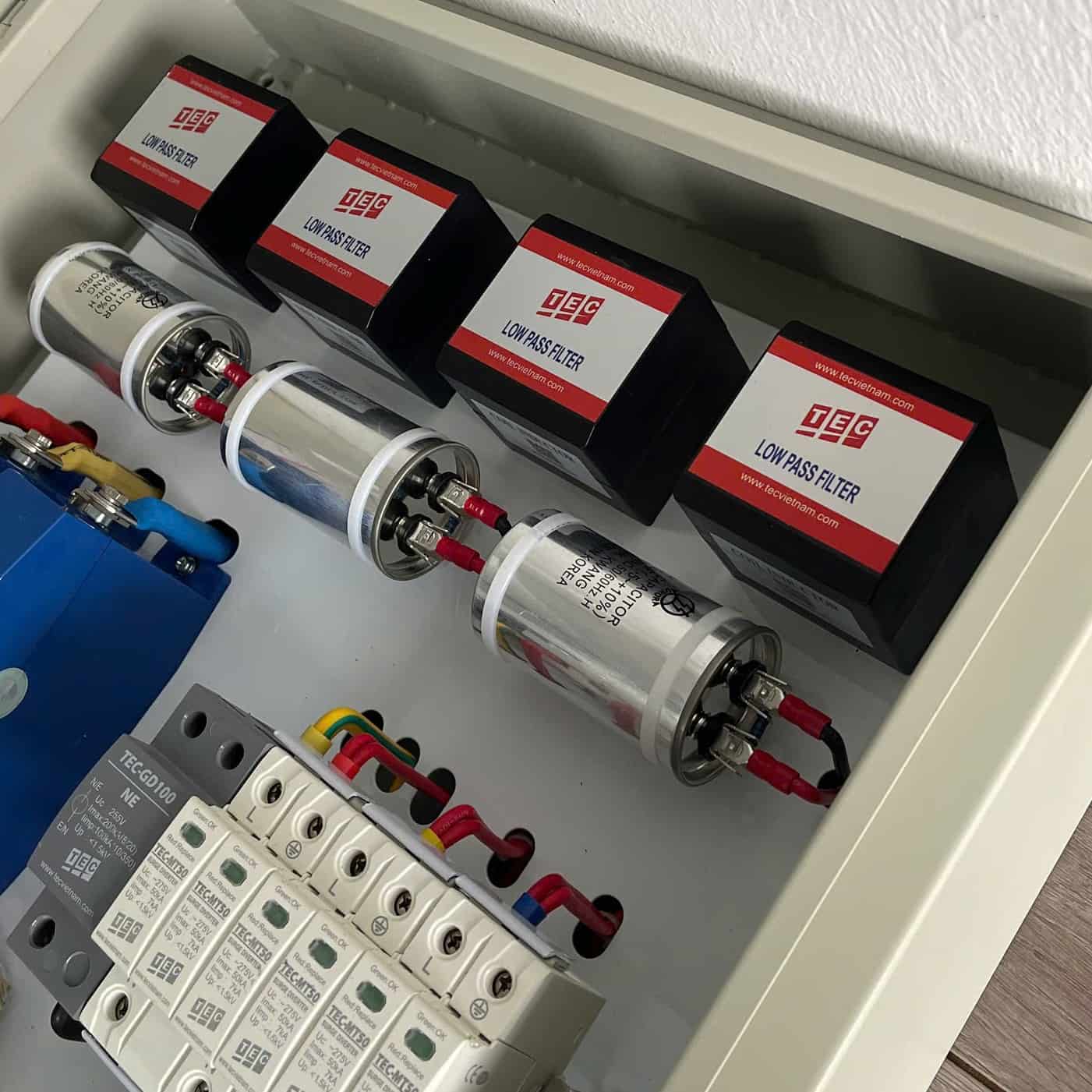

- Lọc thông thấp và lọc nhiễu Độ lợi: -40dB tại 125kHZ
- Cảnh báo xa dạng Abis Rơ le khô:NC#NO

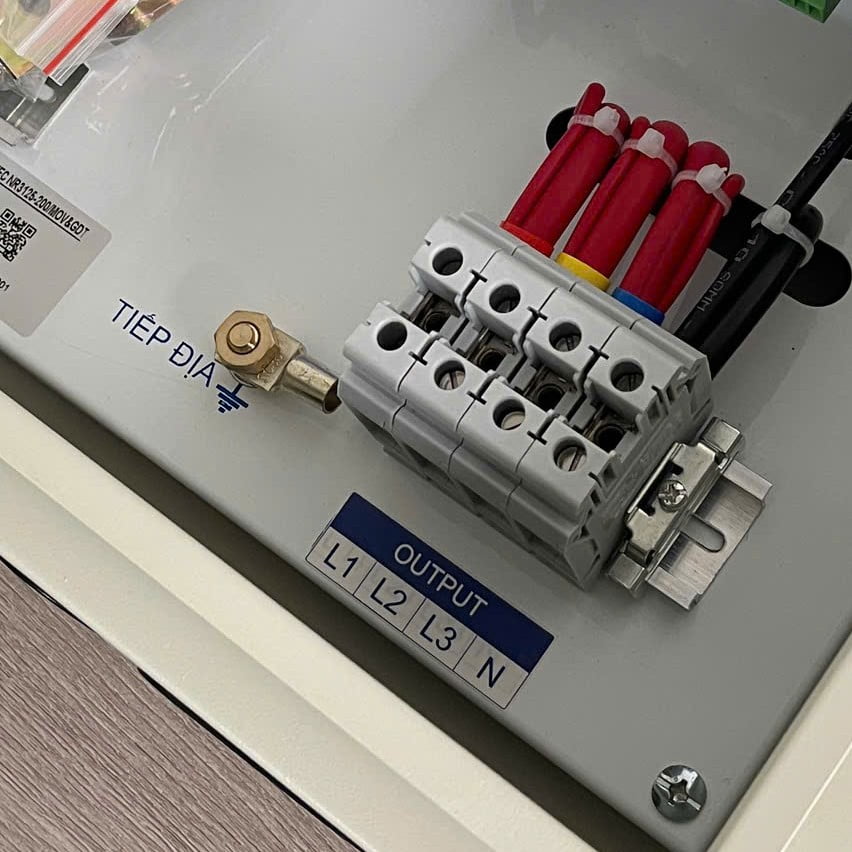

- Cầu đấu kết nối Vào MCB, ra cầu đấu UK35 DIN.
- Dây dẫn đấu nối nguồn điện 10÷35mm²
- Dây dẫn kết nối cảnh báo 0,75mm²
- Phù hợp tiêu chuẩn IEC61643-11, Class I, II, III- Kích thước vỏ tủ: Rộng x Cao x Dày 492 x 550 x 138 (mm) / Trọng lượng 15kg
- Hãng sản xuất: TEC / Xuất xứ: Việt Nam / Bảo hành: 12 tháng
Ứng dụng thực tế thiết bị chống sét 3 pha 125A TEC NR3125-200/MOV&GDT
Hệ thống điện của tòa nhà, trung tâm dữ liệu, nhà máy, xưởng sản xuất
Các phòng thiết bị (server room, phòng điều khiển PLC, tủ biến tần, máy CNC)
Các nơi có yêu cầu cao về độ ổn định của điện áp, nơi có nguy cơ sét lan truyền cao
Mọi yêu cầu về Tài liệu kỹ thuật, Catalogue và Báo giá tủ cắt lọc sét TEC NR3125-200/MOV&GDT, Quý khách vui lòng liên hệ với Chống sét Đông Nam để được tư vấn chi tiết.
