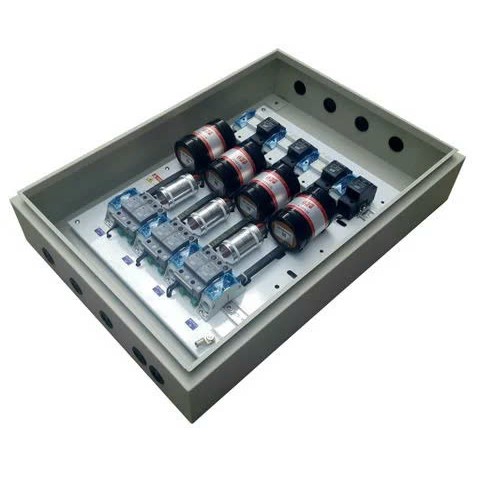

Tủ chống sét 3 pha 250A TEC LP250-3P
TEC LP250-3P là tủ cắt lọc sét sử dụng công nghệ cắt lọc sét tiên tiến hiệu quả nhất hiện nay TSG+TDS phù hợp cho các tòa nhà văn phòng trạm BTS, Dataceter với dòng tải Max lên tới 250A.
- Thiết bị cắt lọc sét 03 pha tải 250A TEC LP250-3P mắc nối tiếp với nguồn tải tiêu thụ bảo vệ 03 tầng. Cắt sét sơ cấp sử dụng công nghệ TSG, mạch lọc L/C, cắt sét thứ cấp sử dụng công nghệ TDS. Có khả năng dập được cả các xung sét thông thường.
Tải Catalogue tủ chống sét 3 pha 250A TEC LP250-3P: Tại đây

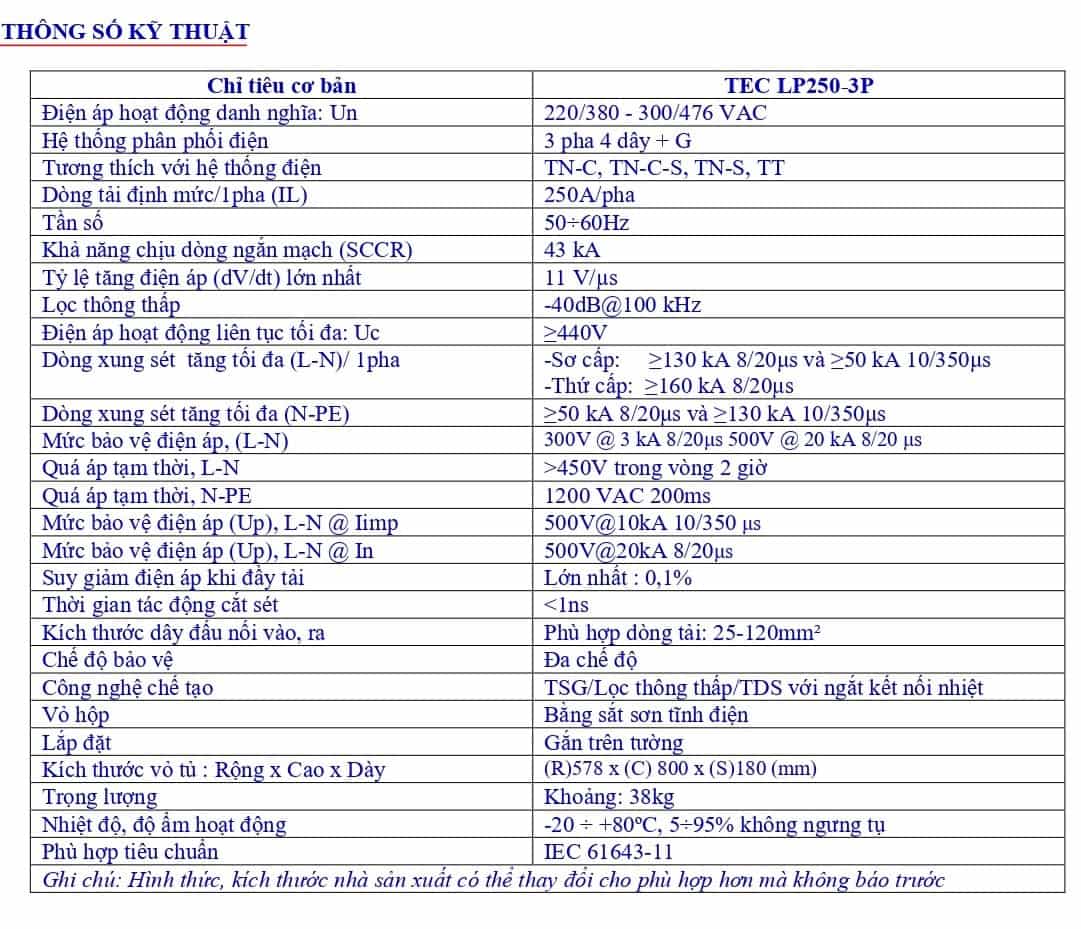

Thông số kỹ thuật tủ cắt lọc sét 03 Pha dòng tải 250A TEC LP250-3P
- Điện áp hoạt động danh nghĩa: Un 220/380 - 300/476 VAC
- Hệ thống phân phối điện: 3 pha 4 dây + G
- Tương thích với hệ thống điện: TN-C, TN-C-S, TN-S, TT
- Dòng tải định mức/1pha (IL): 250A/pha
- Tần số: 50÷60Hz
- Khả năng chịu dòng ngắn mạch (SCCR): 43 kA
- Tỷ lệ tăng điện áp (dV/dt) lớn nhất: 11 V/µs
- Lọc thông thấp: -40dB@100 kHz
- Điện áp hoạt động liên tục tối đa: Uc: ≥440V
- Dòng xung sét tăng tối đa (L-N)/ 1pha
+ Sơ cấp: ≥130 kA 8/20μs và ≥50 kA 10/350μs
+ Thứ cấp: ≥160 kA 8/20μs
- Dòng xung sét tăng tối đa (N-PE): ≥50 kA 8/20μs và ≥130 kA 10/350μs
- Mức bảo vệ điện áp, (L-N): 300V @ 3 kA 8/20μs 500V @ 20 kA 8/20 μs
- Quá áp tạm thời, L-N: >450V trong vòng 2 giờ
- Quá áp tạm thời, N-PE: 1200 VAC 200ms
- Mức bảo vệ điện áp (Up), L-N @ Iimp: 500V@10kA 10/350 μs
- Mức bảo vệ điện áp (Up), L-N @ In: 500V@20kA 8/20μs
- Suy giảm điện áp khi đầy tải: Lớn nhất : 0,1%
- Thời gian tác động cắt sét: <1ns
- Kích thước dây đấu nối vào, ra: Phù hợp dòng tải: 25-120mm²
- Chế độ bảo vệ: Đa chế độ
- Công nghệ chế tạo: TSG/Lọc thông thấp/TDS với ngắt kết nối nhiệt
- Vỏ hộp: Bằng sắt sơn tĩnh điện
- Kích thước vỏ tủ: Rộng x Cao x Dày (R)578 x (C) 800 x (S)180 (mm)
- Trọng lượng khoảng: 38kg
- Phù hợp tiêu chuẩn IEC 61643-11
- Xuất xứ: Việt Nam / Hãng sản xuát: TEC
- Bảo hành: 12 tháng.

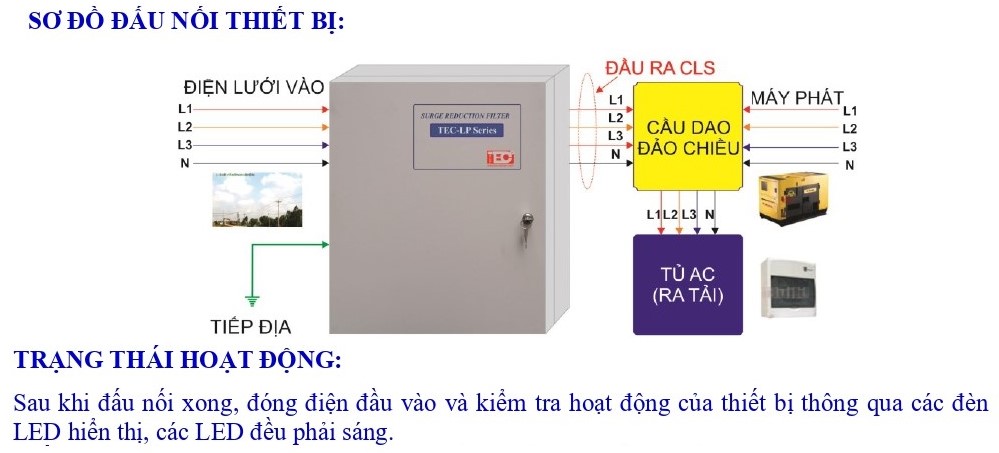

Hướng dẫn lắp đặt tủ cắt lọc sét 3 pha 250A TEC LP250-3P
Mọi yêu cầu về Tài liệu kỹ thuật, Catalogue và Báo giá thiết bị cắt lọc sét TEC LP250-3P, Quý khách vui lòng liên hệ với Chống sét Đông Nam để được tư vấn chi tiết.
