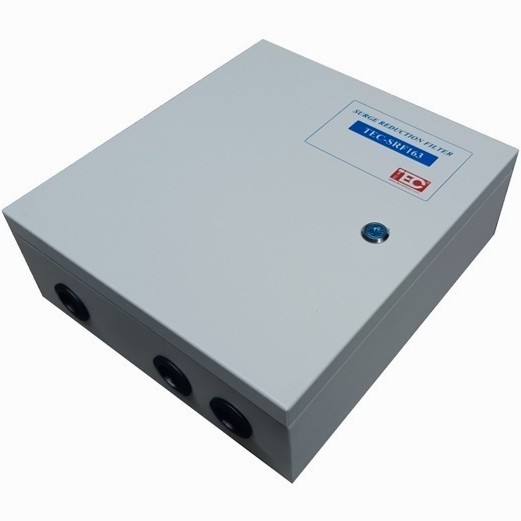

Thiết bị cắt lọc sét 1 pha 63A TEC SRF163 là giải pháp bảo vệ nguồn điện chuyên dụng, giúp ngăn chặn xung sét lan truyền và các hiện tượng quá áp trên đường dây điện 1 pha. Sản phẩm được thiết kế để bảo vệ các thiết bị điện, điện tử có giá trị như máy tính, máy chủ, camera, thiết bị viễn thông, tủ điều khiển, PLC, hệ thống mạng và các thiết bị tự động hóa khỏi nguy cơ hư hỏng do sét đánh lan truyền.
Tải Catalogue thiết bị chống sét TEC SRF163: Tại đây

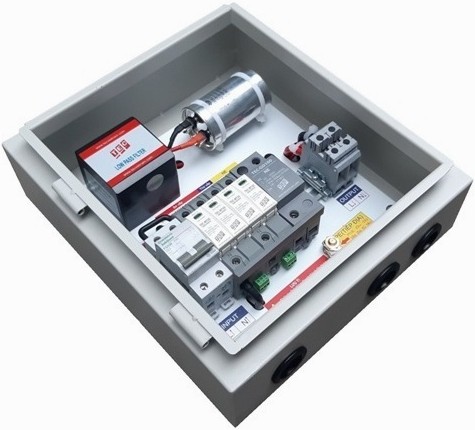

Thiết bị chống sét lan truyền 1 pha 63A TEC SRF163
Thông số kỹ thuật tủ cắt lọc sét TEC SRF163
- Công nghệ chế tạo: MOV&GDT
- Đấu nối: Mắc nối tiếp vào mạng điện
- Các chế độ bảo vệ: Đa chế độ (L-N, N-E..)
- Điện áp làm việc bình thường: Un: 220-240V/50HZ
- Điện áp làm việc liên tục lớn nhất: Uc: 300V
- Khả năng chịu dòng ngắn mạch: Ipe: 50kA
- Loại mạng điện: 1 pha 2 dây+G
- Khả năng thoát sét cực đại: Imax
+ Sơ cấp:L-N: 150kA(8/20µs), 21kA(10/350µs)
+ N-E: 200kA(8/20µs), 100kA(10/350µs)
+ Thứ cấp: 50kA(8/20µs)L-N
- Giai đoạn bảo vệ: MOV-GDT/Lọc LC/MOV
- Dòng tải: IL: 63A
- Bảo vệ quá tải, ngắn mạch(đầu vào): MCB 63A 2 cực
- Mức điện áp bảo vệ (@3kA 8/20µs): Up: <360V
- Thời gian nhạy đáp: tA: Tức thì
- Dòng dò: <1µA
- Suy giảm điện áp tối đa(%Un): ΔU: <1%
- Lọc thông thấp và lọc nhiễu: Độ lợi: -40dB tại 100kHZ
- Hiển thị trạng thái hoạt động của các phần tử cắt sét: Hiển thị : Cờ xanh(tốt) và đỏ(hỏng)
- Cảnh báo xa dạng Abis: Rơ le khô:NC#NO
- Cầu đấu kết nối: Vào MCB, ra cầu đấu UK35 DIN
- Dây dẫn đấu nối nguồn điện: 10÷35mm²
- Tiêu chuẩn và chất liệu vỏ hộp: IP65, Vỏ bằng sắt, sơn tĩnh điện
- Kích thước vỏ tủ : Rộng x Cao x Dày: 295 x 330 x 117 (mm). Trọng lượng: 8kg
- Phù hợp tiêu chuẩn: IEC61643-11
- Hãng sản xuất: TEC / Xuất xứ: Việt Nam
- Model: TEC SRF163 MOV&GDT
- Bảo hành: 12 tháng.
Ứng dụng TEC SRF163 được sử dụng để bảo vệ:
- Tủ điện tổng nhà ở, Biệt thự, nhà phố.
- Văn phòng làm việc, Phòng máy chủ (Server Room).
- Trung tâm dữ liệu (Data Center), Trạm BTS.
- Hệ thống camera giám sát, Hệ thống điều khiển tự động.
- Thiết bị mạng, viễn thông, Ngân hàng, bệnh viện, trường học.
- Nhà máy và xưởng sản xuất sử dụng nguồn điện 1 pha.

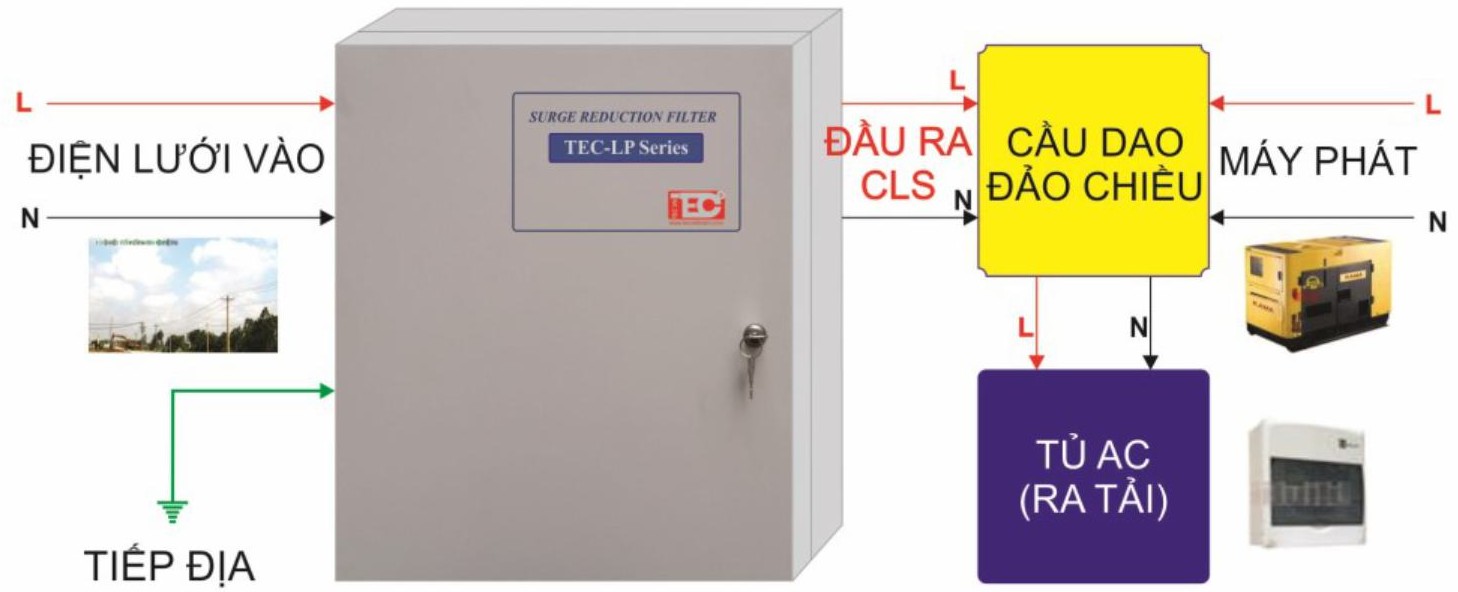

Sơ đồ lắp đặt thiết bị chống sét 1 pha 63A TEC SRF163/MOV&GDT
Sơ đồ lắp đặt tủ cắt lọc sét 1 pha TEC SRF163
Mọi yêu cầu về Tài liệu kỹ thuật, Catalogue và Báo giá thiết bị chống sét TEC SRF163, Quý khách vui lòng liên hệ với Chống sét Đông Nam để được tư vấn chi tiết.
