Tủ cắt lọc sét 3 pha 125A TEC LP125-3P

Còn hàng

Giá mới: 16.800.000₫

Giá cũ: 17.500.000₫

Tổng quan

Tủ chống sét 3 pha dòng tải 125A TEC LP125-3P

TEC LP125-3P là tủ cắt lọc sét 3 pha, dòng tải 125A, LP125-3P có tác dụng cắt xung sét đi từ phía đường nguồn vào trong công trình sau đó qua bộ phận lọc xung sét và triệt tiêu xung sét xuống hệ thống tiếp địa.

Tải Catalogue tủ cắt lọc sét TEC LP125-3P: Tại đây

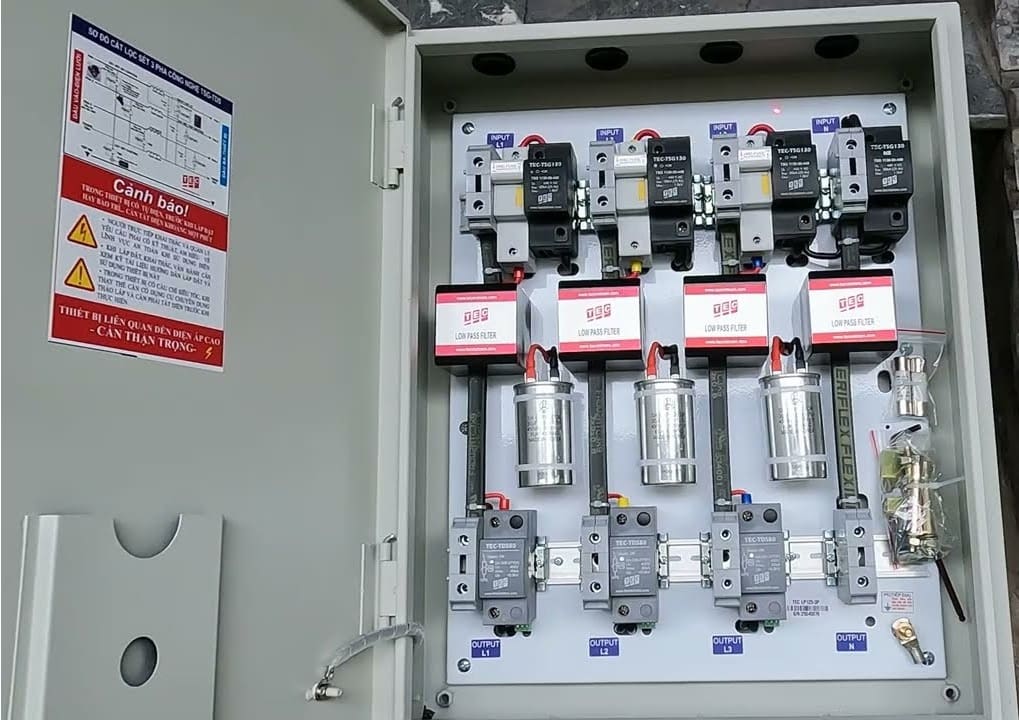

tủ cắt lọc sét 3 pha dòng tải 125A TEC LP125-3P

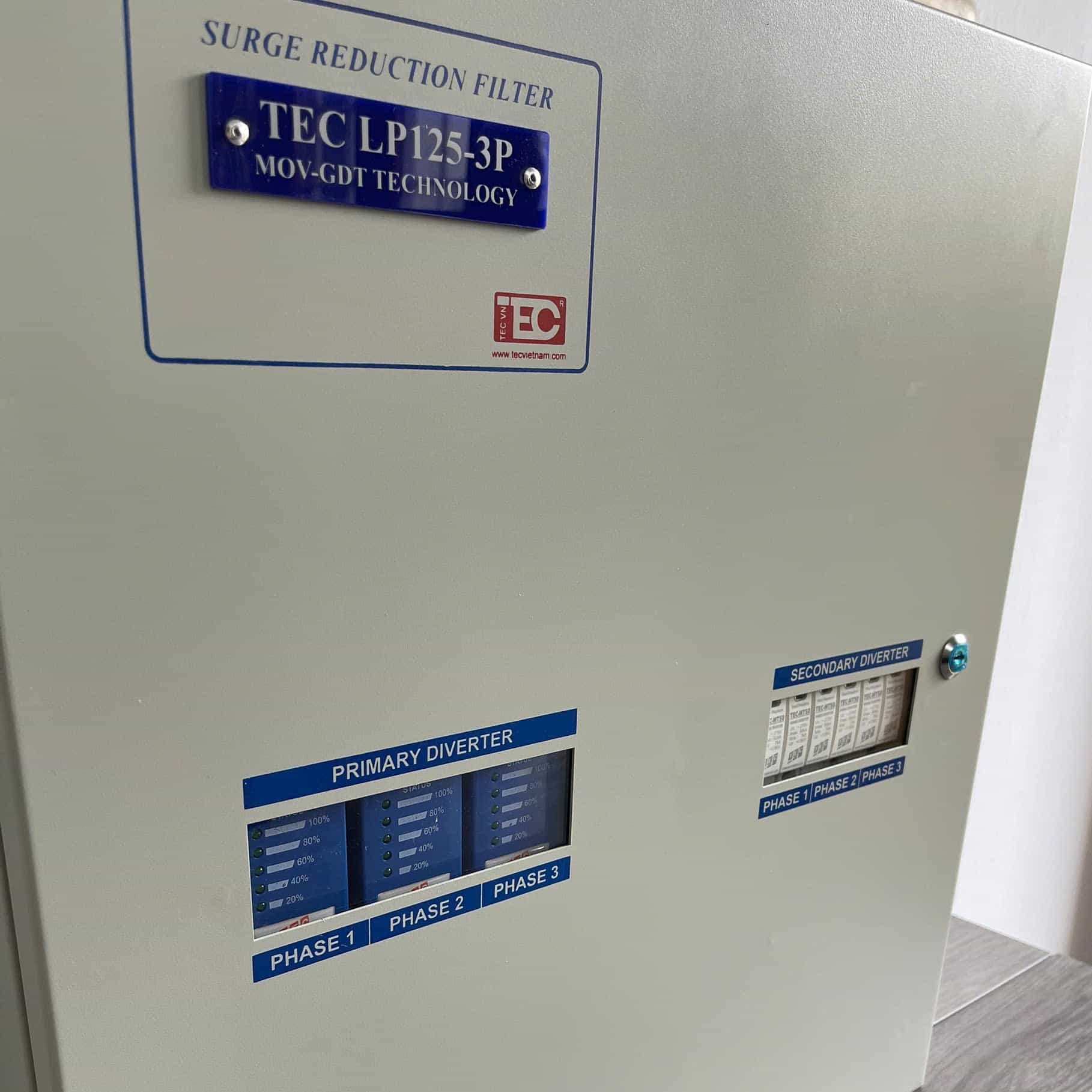

                 Tủ cắt lọc sét 3P dòng tải 125A TEC LP125-3P

Thông số kỹ thuật tủ cắt lọc sét TEC LP125-3P

- Model: TEC LP125-3PT
- Điện áp sử dụng: Un 220-380/240-415V AC
- Nguồn điện sử dụng: 3 pha 4 dây +G
- Hệ thống nguồn điện lưới tương thích TN-C, TN-S, TN-C-S, TT
- Dòng tải: IL (max) ≥125A
- Tần số hoạt động: 50/60 Hz
- Cầu chì chịu xung sét: 120kA
- Công suất tiêu tán: ≤10 W
- Hệ số suy giảm điện áp: (dV/dt) 11V/µS Max
- Lọc thông thấp Độ lợi: -40dB tại 100kHz
- Dây dẫn kết nối đầu vào: 25-120mm²
- Dây dẫn kết nối đầu ra: 25-120mm²
- Chế độ bảo vệ: Đa mốt
- Công nghệ chế tạo: Triggered Spak Gap (TSG) -TDS và lọc thông thấp.
- Chất liệu vỏ hộp: Bằng sắt, sơn tĩnh điện
- Tiêu chuẩn chống thấm nước: IP65
- Hiển thị trạng thái hoạt động: Bằng đèn LED cho các module TSG-TDS, có các tiếp điểm cảnh báo xa dưới dạng Abis (NC)
- Đáp ứng tiêu chuẩn: IEC® 61643-11 Class I, Class II
- Điện áp chịu đựng liên tục lớn nhất: (theo chuẩn Chuẩn 1768AS: ≥310VAC) (theo chuẩn IEC 61643-11: 255 VAC) (theo chuẩn TEC 440 VAC)
- Quá áp tạm thời L-N: 442VAC trong 2 giờ 442VAC trong 2 giờ (theo chuẩn IEC61643-11 và TEC)
- Quá áp tạm thời N-PE 1200kV 200ms 1200kV 200ms (theo chuẩn IEC61643-11 và TEC)
- Mức điện áp bảo vệ/Voltage Protection Level (Up), L-N: (theo chuẩn 1768AS và TEC: 300V@3 kA 8/20 µs 300V@3 kA 8/20 µs 380V@20 kA 8/20 µs 380V@20 kA 8/20 µs) (theo chuẩn IEC61643-11 500V@Iimp)
- Dòng thoát sét cực đại L-N ≥130kA 8/20 µs 10kA 10/350 µs ≥130kA 8/20 µs 50kA 10/350 µs 50kA 10/350 µs
- Dòng thoát sét cực đại N-PE ≥130kA 8/20 µs 10kA 10/350 µs ≥130kA 8/20 µs, 50kA 10/350 µs 50kA 10/350 µs
- Dòng cắt sét bình thường (In) 20kA 8/20 µs 20kA 8/20 µs
- Suy giảm điện áp lớn nhất 0,1% 0,1%
- Hãng sản xuất: TEC / xuất xứ: Việt Nam
- Bảo hành: 12 tháng.

Ưu điểm tủ cắt lọc sét 3P 125A TEC

- Tủ TEC LP125-3P có giá rẻ hơn rất nhiều so với những hãng tủ chống sét khác, phù hợp với mọi loại công trình
- Thiết bị chống sét LP125-3P do Việt Nam sản xuất nên khi xảy ra hỏng hóc có thể dễ dàng thay thế ngay mà không phải chờ đợi
- Tủ cắt lọc sét TEC được thiết kế gọn gàng, dễ dàng lắp đặt

Hướng dẫn lắp tủ chống sét 3P 125A TEC LP125-3P

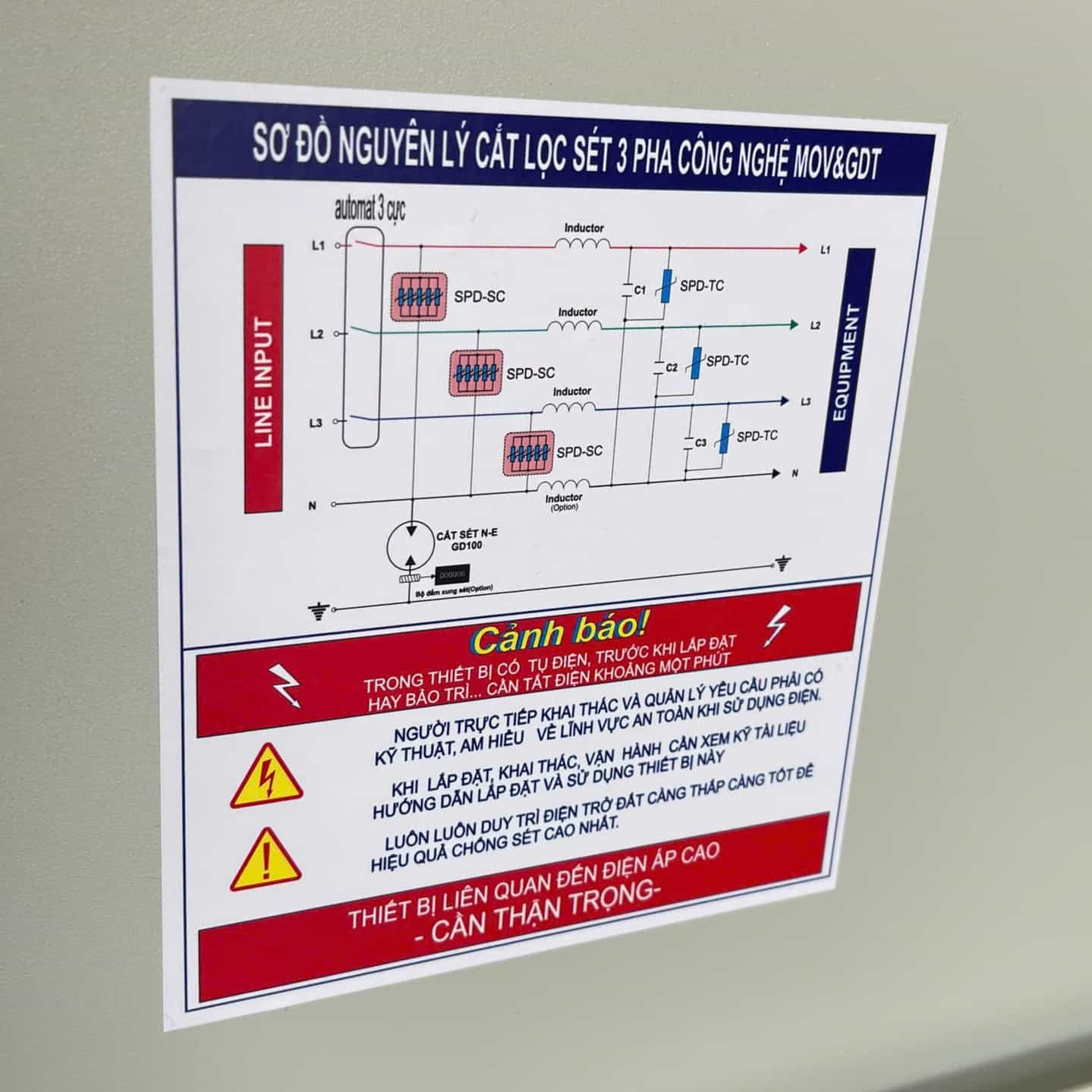

sơ đồ nguyên lý tủ cắt lọc sét 3 pha 125A TEC LP125-3P

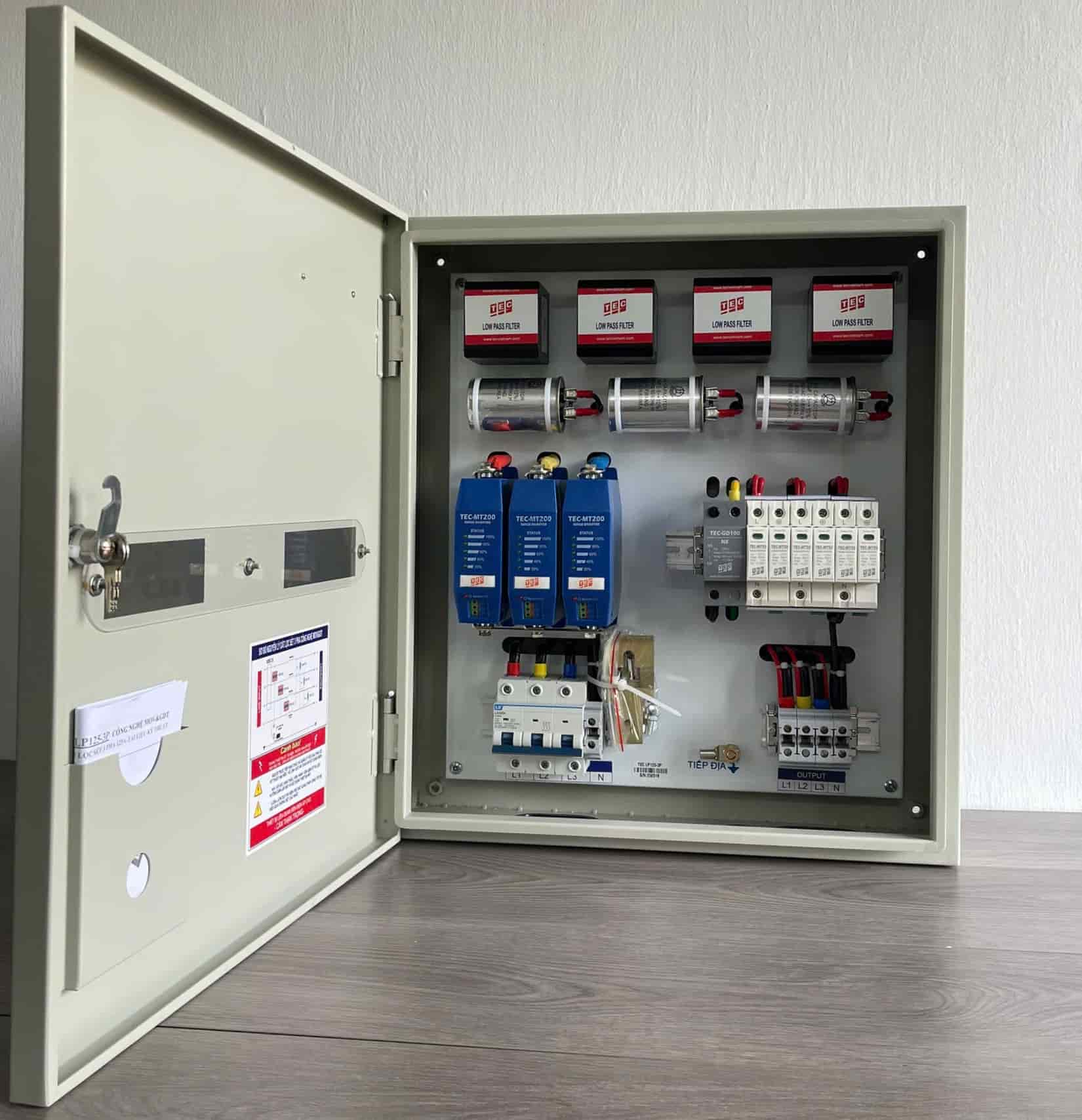

                  Lắp đặt tủ cắt lọc sét 3P 125A TEC LP125-3P

Mọi yêu cầu về Tài liệu kỹ thuật, Catalogue và Báo giá tủ cắt lọc sét TEC LP125-3P, Quý khách vui lòng liên hệ với Chống sét Đông Nam để được tư vấn chi tiết.
