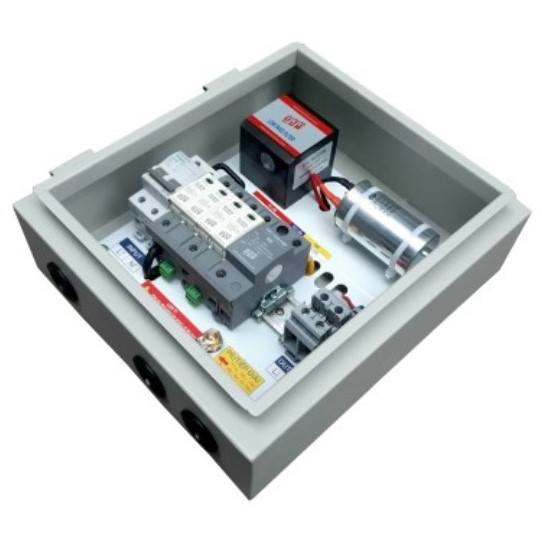

Thiết bị chống sét 1 pha 32A TEC SRF132
TEC SRF132 là thiết bị chống sét 1 pha dòng tải 32A của TEC Việt Nam, công nghệ chế tạo MOV$GDT và có dòng cắt sét 50kA.
Tải Catalogue thiết bị chống sét TEC SRF132: Tại đây
Thông số lỹ thuật thiết bị cắt lọc sét TEC SRF132
- Công nghệ chế tạo: MOV&GDT
- Đấu nối: Mắc nối tiếp vào mạng điện
- Các chế độ bảo vệ: Đa chế độ (L-N, N-E..)
- Điện áp làm việc bình thường Un: 220-240V/50HZ
- Điện áp làm việc liên tục lớn nhất Uc: 300V
- Khả năng chịu dòng ngắn mạch Ipe: 50kA
- Loại mạng điện: 1 pha 2 dây+G
- Khả năng thoát sét cực đại Imax:
+ Sơ cấp:L-N: 150kA (8/20µs), 21kA(10/350µs)
N-E: 200kA(8/20µs), 100kA (10/350µs)
+ Thứ cấp: 50kA(8/20µs)L-N
- Giai đoạn bảo vệ: MOV-GDT/Lọc LC/MOV
- Dòng tải IL: 32A
- Bảo vệ quá tải, ngắn mạch (đầu vào): MCB 32A 2 cực
- Mức điện áp bảo vệ (@3kA 8/20µs) Up: <360V
- Thời gian nhạy đáp tA: Tức thì
- Dòng dò: <1µA
- Suy giảm điện áp tối đa(%Un) ΔU: <1%
- Lọc thông thấp và lọc nhiễu-Mạch lọc LC: Độ lợi: -40dB tại 100kHZ (1cuộn lọc và 1 tụ điện)
- Hiển thị trạng thái hoạt động của các phần tử cắt sét: Hiển thị: Cờ xanh (còn sử dụng được), và đỏ (đã hỏng)
- Cảnh báo xa dạng Abis: Rơ le khô:NC#NO
- Cầu đấu kết nối: Vào MCB, ra cầu đấu UK35 DIN
- Dây dẫn đấu nối nguồn điện: 10÷35mm²
- Tiêu chuẩn và chất liệu vỏ hộp: IP65, Vỏ bằng sắt, sơn tĩnh điện
- Phương pháp lắp đặt: Gắn trên tường
- Đầu vào, đầu ra: Từ phía dưới
- Kích thước vỏ tủ: Rộng x Cao x Dày 295 x 330 x 117 (mm)
- Phù hợp tiêu chuẩn: IEC61643-11
- Trọng lượng: 8kg
- Model in trên cánh tủ TEC-SRF132
- Xuất xứ: Việt Nam / hãng sản xuất TEC
- Bảo hành: 12 tháng.
Hướng dẫn lắp thiết bị cắt lọc sét 1 pha 32A TEC SRF132

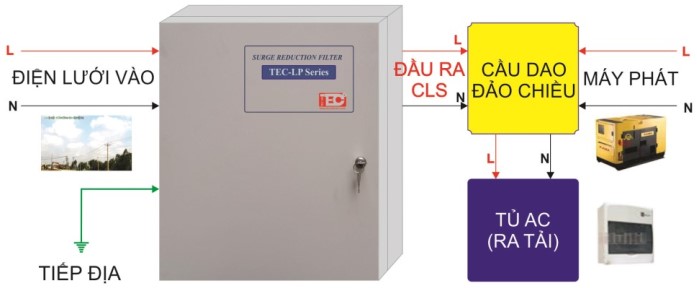

Sơ đồ đấu nối thiết bị chống sét 1 pha 32A TEC SRF132
Lưu ý: Tuyệt đối không đấu nhầm dây pha L và dây trung tính N để đảm bảo đúng cấu hình của bộ cắt lọc sét.
