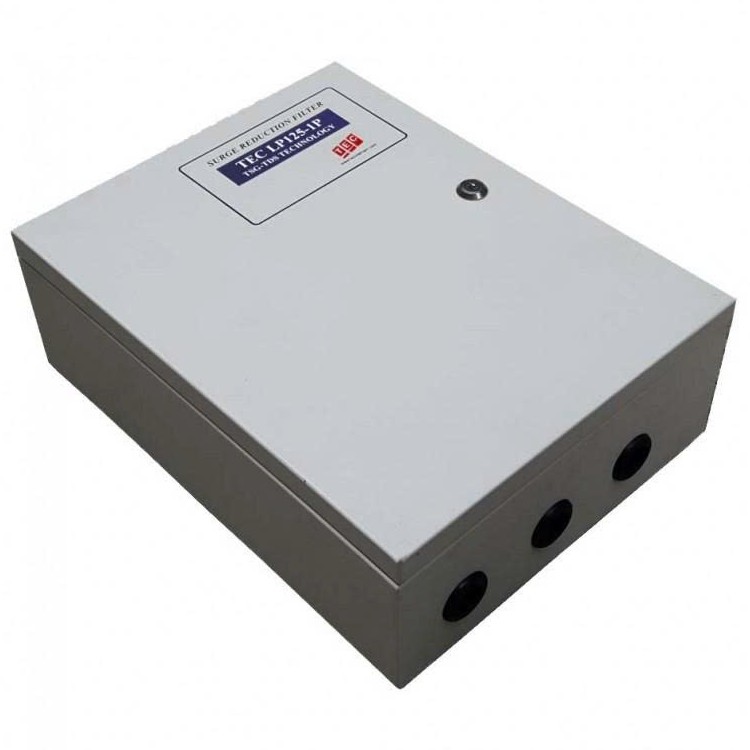

Thiết bị cắt lọc sét 1 pha 125A LP125-1P
- TEC 125A LP125-1P là tủ cắt lọc sét 1 pha, cắt và lọc sét rất hữu hiệu với 3 giai đoạn bảo vệ, hai giai đoạn sử dụng công nghệ MOV kết hợp với công nghệ GDT, giữa là mạch lọc LC hoàn chỉnh. Sự kết hợp này làm giảm nhiễu tần số, sự biến thiên tăng của điện áp trên thời gian (dV/dt), cung cấp tốt nhất nguồn điện cho tải nhậy cảm.
- Tải Catalogue tủ chống sét 1 pha 125A LP125-1P: Tại đây

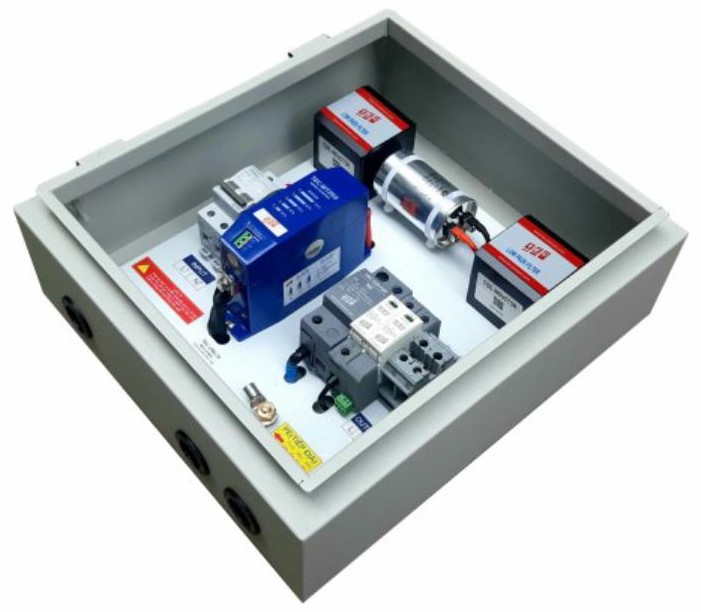

Tủ cắt lọc sét 1P 125A TEC LP125-1P
Thông số kỹ thuật tủ cắt lọc sét 125A LP125-1P
- Model: TEC LP125-1P
- Công nghệ chế tạo: MOV&GDT
- Đấu nối: Mắc nối tiếp vào mạng điện
- Các chế độ bảo vệ: Đa chế độ (L-N, N-E..)
- Điện áp làm việc bình thường: Un: 220-240V/50HZ÷60Hz
- Điện áp làm việc liên tục lớn nhất: Uc: 300V AC
- Khả năng chịu dòng ngắn mạch: Ipe: 50kA
- Loại mạng điện: 1 pha 2 dây+G
- Khả năng thoát sét cực đại Imax Sơ cấp:L-N: 200kA(8/20µs), 25kA(10/350µs) / N-E: 200kA(8/20µs), 100kA(10/350µs) / Thứ cấp: 100kA(8/20µs)L-N
- 3 Giai đoạn bảo vệ: MOV-GDT/Lọc LC/MOV
- Dòng tải: IL: 125A
- Bảo vệ quá tải, ngắn mạch(đầu vào): MCB 125A 2 cực
- Mức điện áp bảo vệ (@3kA 8/20µs): Up: <360V
- Thời gian nhạy đáp: tA <1ns
- Dòng dò: <1µA
- Suy giảm điện áp tối đa(%Un): ΔU: <1%
- Lọc thông thấp và lọc nhiễu: Độ lợi: -40dB tại 100kHZ
- Hiển thị trạng thái hoạt động của các phần tử cắt sét: Sơ cấp: Hiển thị %, Thứ cấp: Cờ xanh còn tốt và đỏ đã hỏng
- Cảnh báo xa dạng Abis: Rơ le khô:NC#NO
- Cầu đấu kết nối: Vào MCB, ra cầu đấu UK35 DIN.
- Dây dẫn đấu nối nguồn điện: 10÷25mm²
- Tiêu chuẩn và chất liệu vỏ hộp: Vỏ bằng sắt, sơn tĩnh điện
- Phương pháp lắp đặt: Gắn trên tường
- Đầu vào, đầu ra: Từ phía dưới
- Kích thước vỏ tủ: Rộng x Cao x Dày 358 x 400 x 138 (mm)
- Đáp ứng tiêu chuẩn: IEC61643-11
- Trọng lượng: 10kg
- Xuất xứ: Việt Nam / Thương hiệu: TEC
- Bảo hành: 12 tháng.
Ứng dụng tủ chống sét 1 pha 125A 125A LP125-1P
- Tủ cắt lọc sét 1 pha 125A LP125-1P là thiết bị bảo vệ quan trọng trong hệ thống điện, giúp loại bỏ các xung sét lan truyền từ lưới điện, đảm bảo an toàn cho thiết bị điện và hệ thống điều khiển. Thiết bị được sử dụng rộng rãi trong nhiều lĩnh vực như:
+ Bảo vệ các thiết bị điện tử như: tivi, máy tính, tủ lạnh, điều hòa
+ Giảm nguy cơ hỏng hóc do sét lan truyền qua đường điện lưới
+ Bảo vệ hệ thống điện nhẹ, mạng LAN, camera, hệ thống điều khiển trung tâm
+ Giảm thiểu rủi ro gián đoạn hoạt động do sự cố điện do sét
+ Bảo vệ tủ điều khiển máy móc, biến tần, PLC và các thiết bị công nghiệp quan trọng.
Hướng dẫn lắp đặt tủ cắt lọc sét TEC 125A LP125-1P

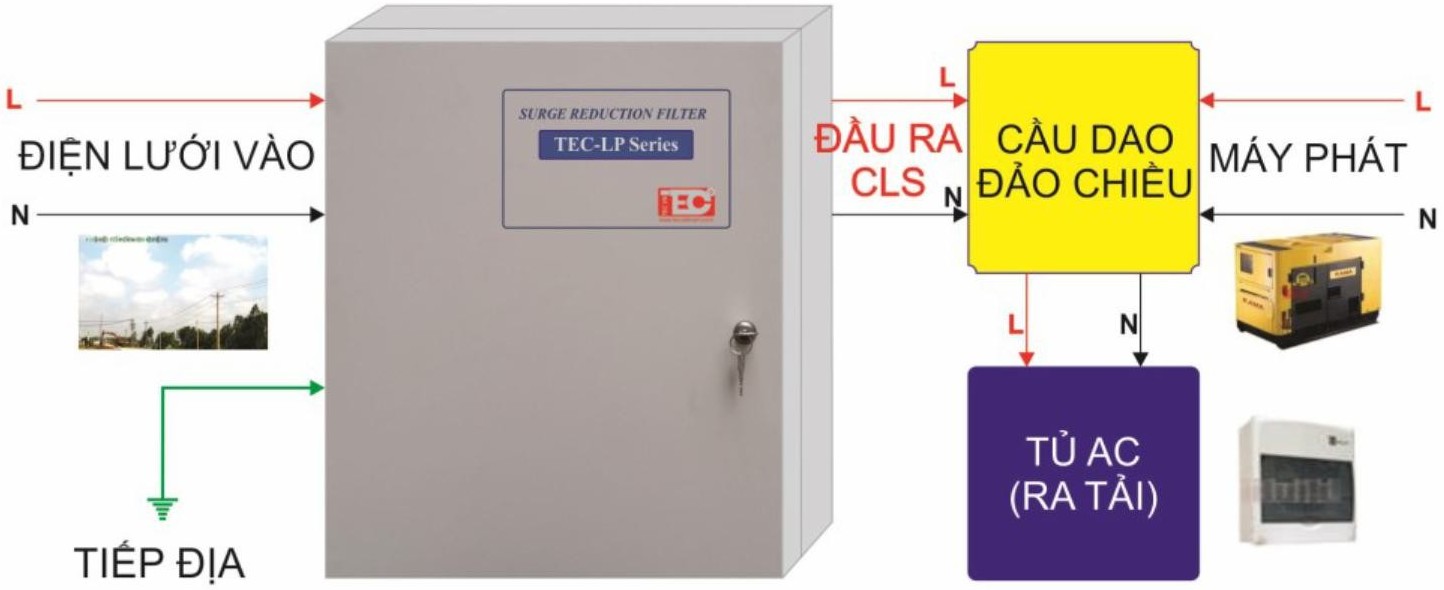

Cách đấu nối tủ chống sét 1 pha TEC 125A LP125-1P
Mọi yêu cầu về Tài liệu kỹ thuật, Catalogue và Báo giá tủ cắt lọc sét TEC LP125-1P, Quý khách vui lòng liên hệ với Chống sét Đông Nam để được tư vấn chi tiết.
