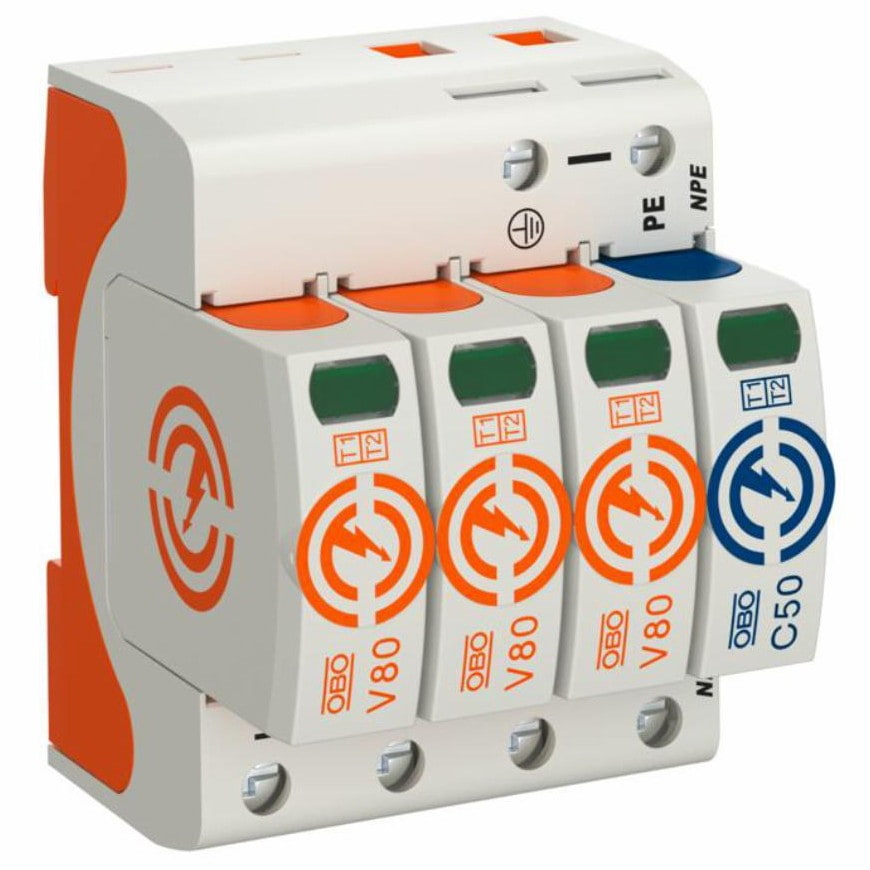

Thiết bị cắt sét V80-3+NPE-280 là thiết bị cắt sét kết hợp Type 1+2 do OBO Bettermann (Đức) sản xuất, thiết kế chuyên dụng để bảo vệ hệ thống điện 3 pha 4 cực (TN, TT) khỏi xung sét trực tiếp và lan truyền.

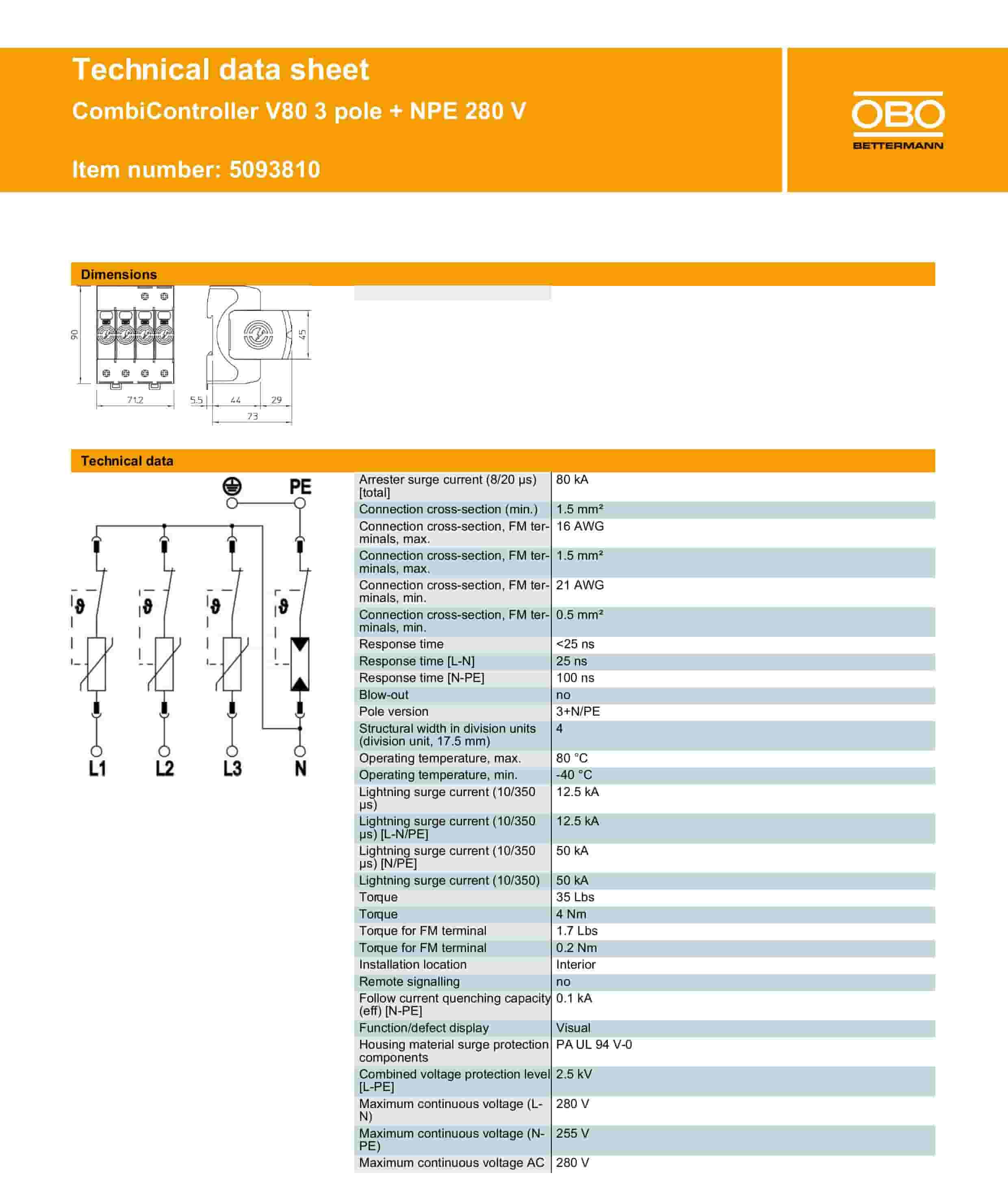

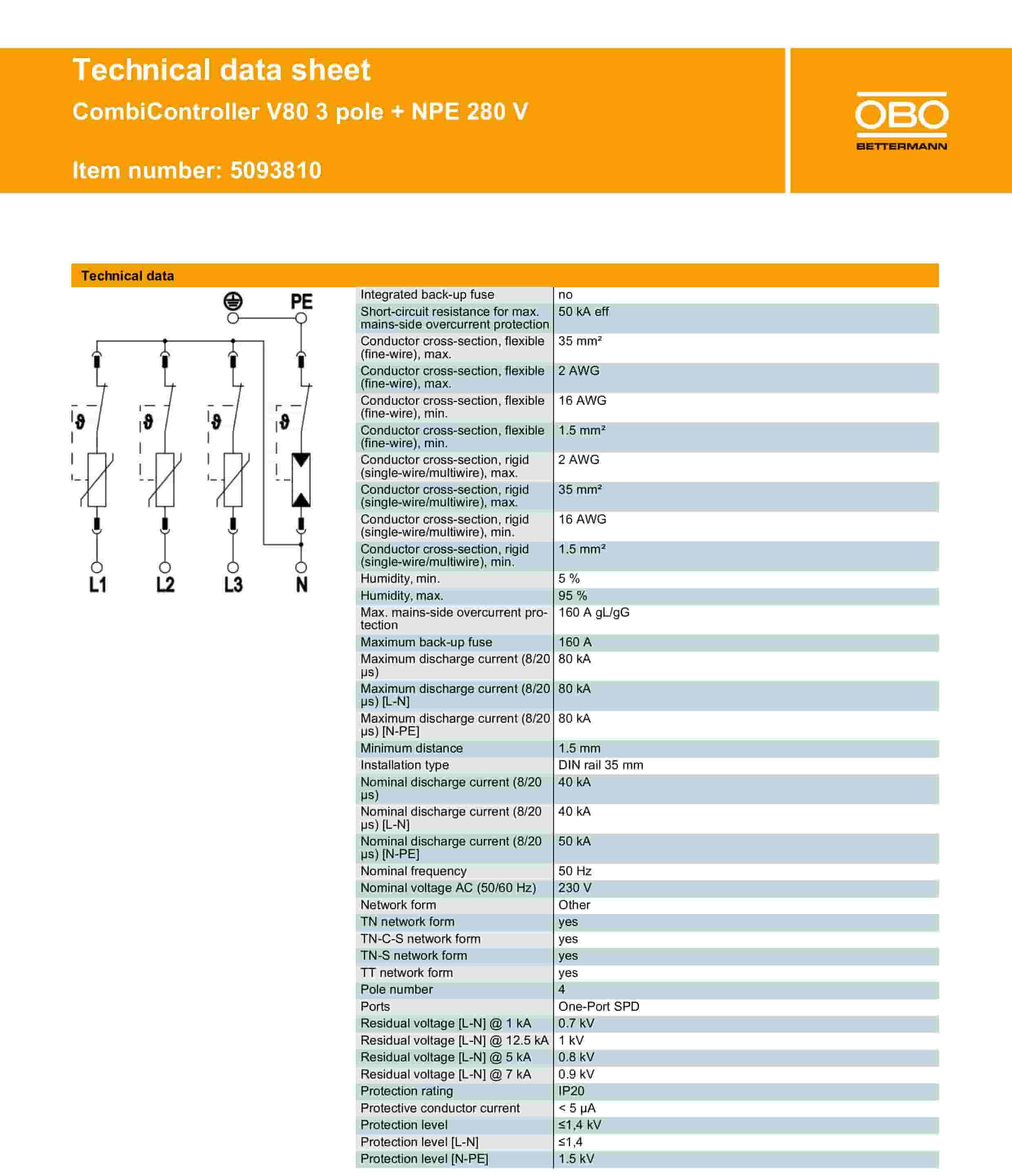

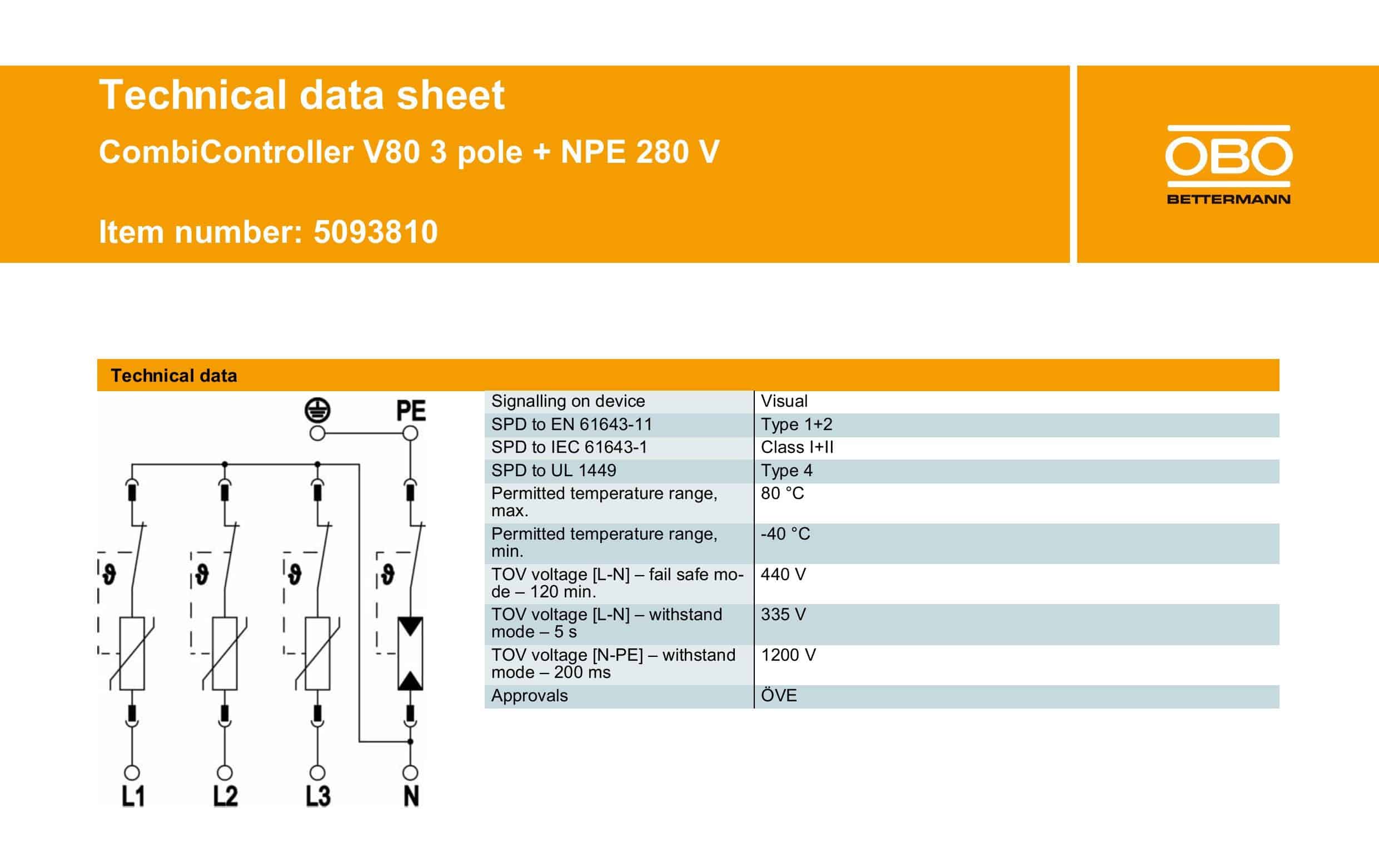

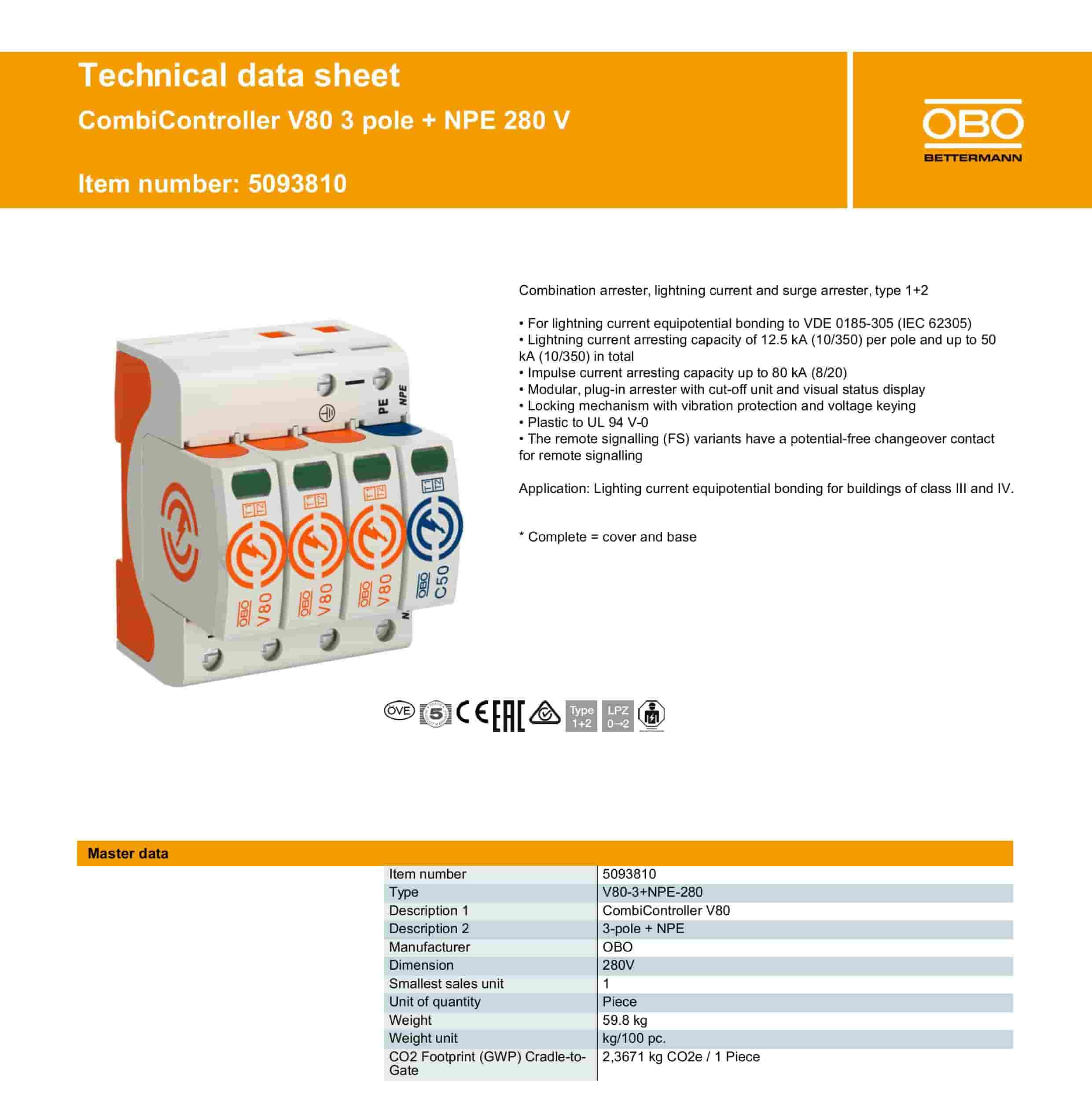

Tải Catalogue thiết bị cắt sét OBO V80-3+NPE-280: Tại đây
Thông số kỹ thuật SPD V80-3+NPE-280
- Loại thiết bị: Type 1+2 – Class I+II
- Cấu hình: 3 pha + N/PE (3+1)
- Điện áp danh định: 230/400V AC
- Uc (L–N / N–PE): 280V / 255V
- Iimp (10/350 µs): 12.5 kA/cực
- Itotal (N–PE): 50 kA
- Imax (8/20 µs): 80 kA (tổng)
- In (8/20 µs): 40 kA
- Cấp bảo vệ điện áp (Up): ≤ 2.5 kV
- Điện áp dư (L–N @ 12.5 kA): 1.0 kV
- Thời gian đáp ứng: <25 ns (L–N), 100 ns (N–PE)
- Lắp đặt: Ray DIN 35 mm
- Tiêu chuẩn: IEC 61643-11, EN 61643-11, UL 1449
- Kết nối: Dây cứng: tối đa 35 mm²
- Dòng ngắn mạch chịu được: 50 kA
- Cầu chì dự phòng: 160 A gL/gG
- Báo hiệu hiển thị: Có (trực quan/Visual)
- Kích thước: 4 module (4 × 17.5 mm)
- Hãng sản xuất: OBO - Xuất xứ: Đức/Hungary
- Model: V80-3+NPE-280 / Mã sản phẩm: 5093810
- Bảo hành: 12 tháng.
Ứng dụng thiết bị chống sét OBO V80-3+NPE-280
- Lắp tại tủ điện tổng của công trình cấp LPZ 0–1, hoặc LPZ 1–2
- Dành cho nhà máy, khu công nghiệp, trung tâm dữ liệu, chung cư cao tầng
- Bảo vệ toàn diện khỏi sét đánh trực tiếp và lan truyền qua đường nguồn.

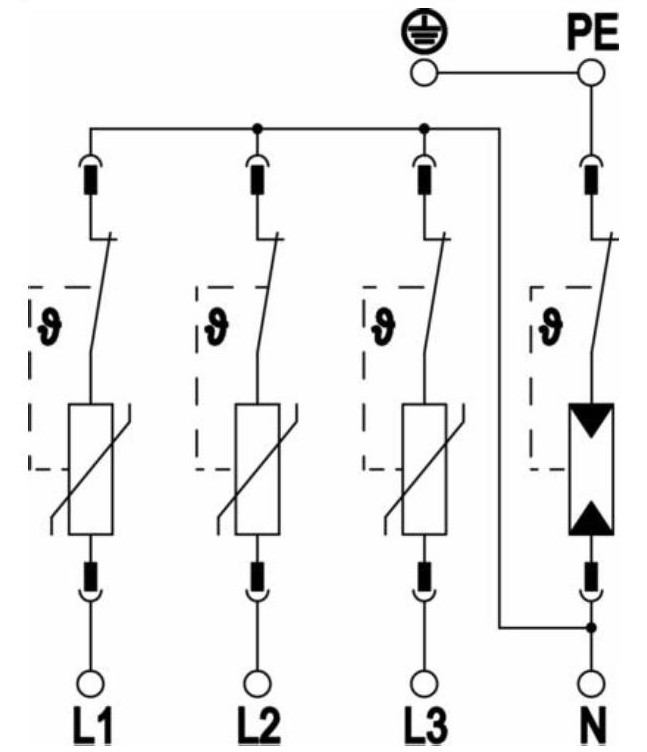

Sơ đồ đấu nối thiết bị cắt sét OBO V80-3+NPE-280
Sơ đồ lắp đặt thiết bị cắt sét 3 pha V80-3+NPE-280
Mọi yêu cầu về tài liệu kỹ thuật, catalogue, điều khoản mua bán và báo giá thiết bị chống sét OBO V80-3+NPE-280, Quý khách vui lòng liên hệ với chống sét Đông Nam để được tư vấn chi tiết
