Thiết bị cắt sét MCF100-3+NPE+FS là thiết bị chống sét lan truyền kết hợp Type 1+2 thuộc dòng LightningController Compact, tích hợp khả năng dập dòng sét và xung lan truyền mạnh mẽ cho hệ thống điện nguồn tổng 3 pha + trung tính.
Thiết bị có thiết kế khép kín, công nghệ spark gap không tự dập hồ quang (non-extinguishing), đi kèm màn hiển thị trạng thái hoạt động, giúp giám sát dễ dàng, phù hợp lắp đặt tại vùng LPZ 0–2 trong các hệ thống có chống sét trực tiếp.

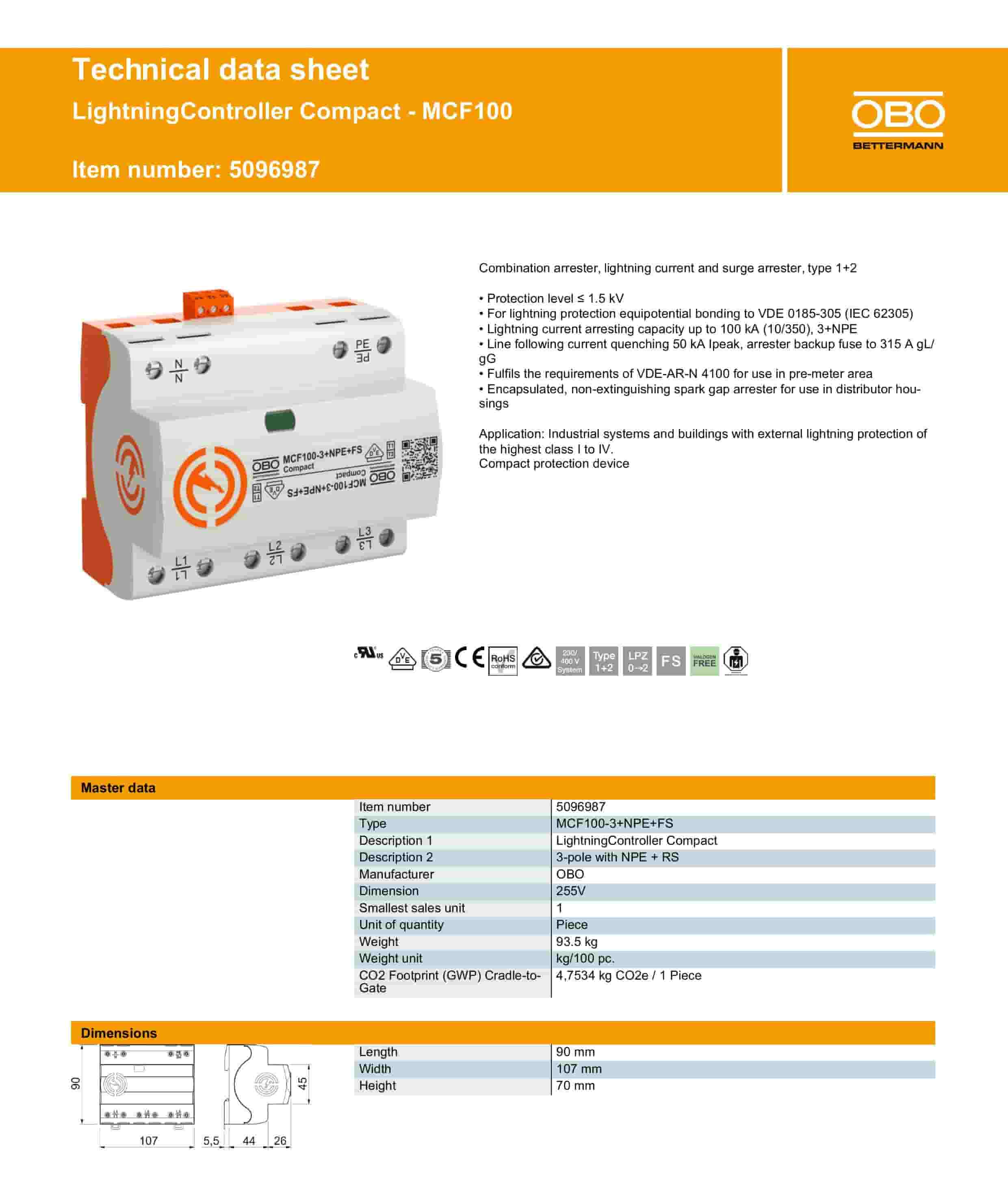

Tải Catalogue thiết bị chống sét MCF100-3+NPE+FS: Tại đây

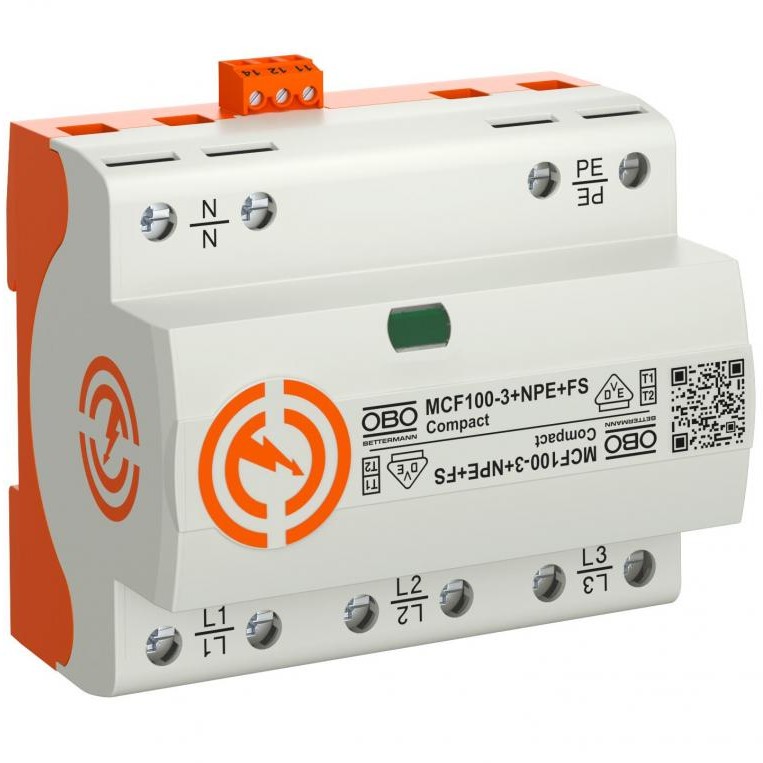

Thiết bị chống sét nguồn 3 pha MCF100-3+NPE+FS

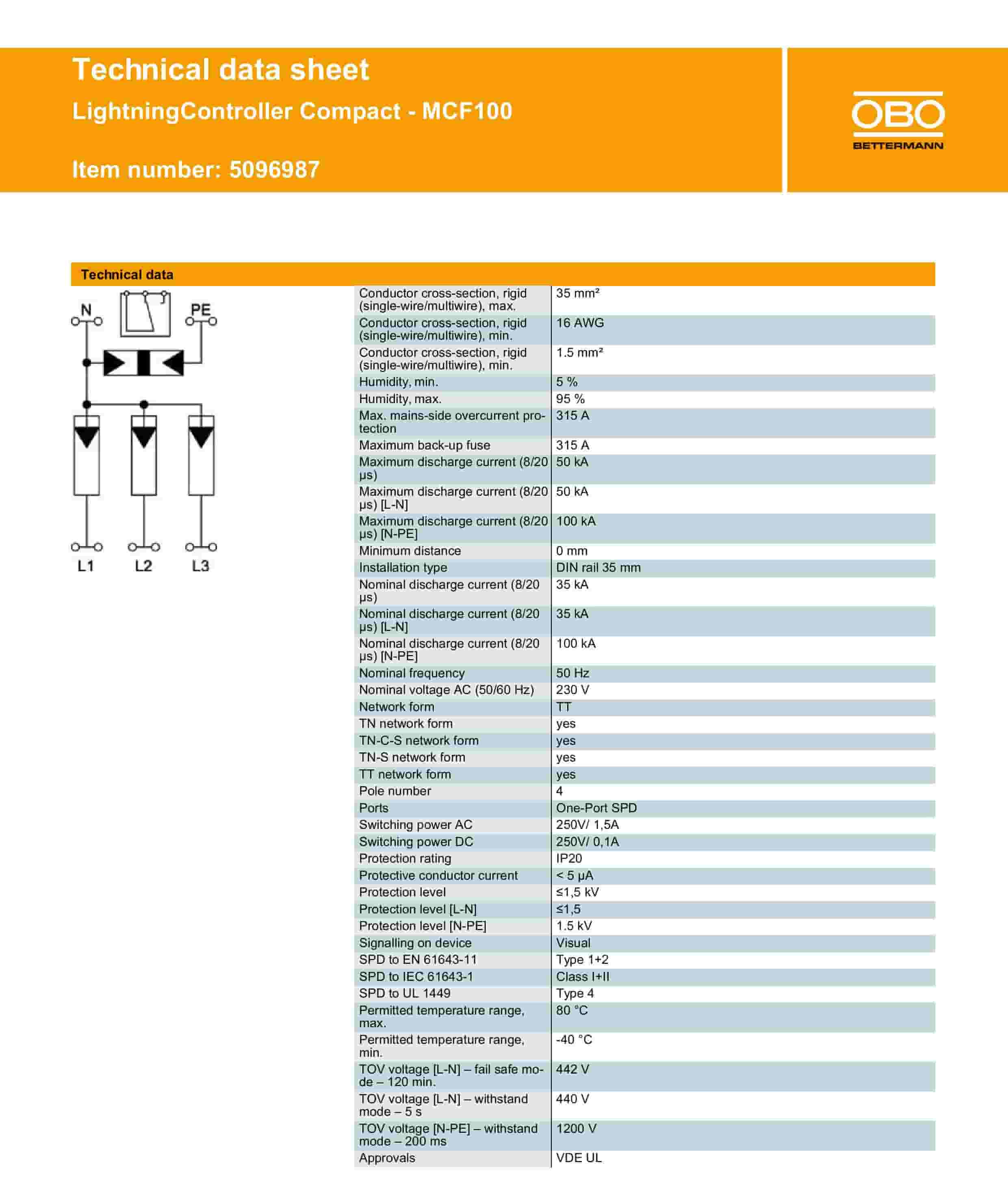

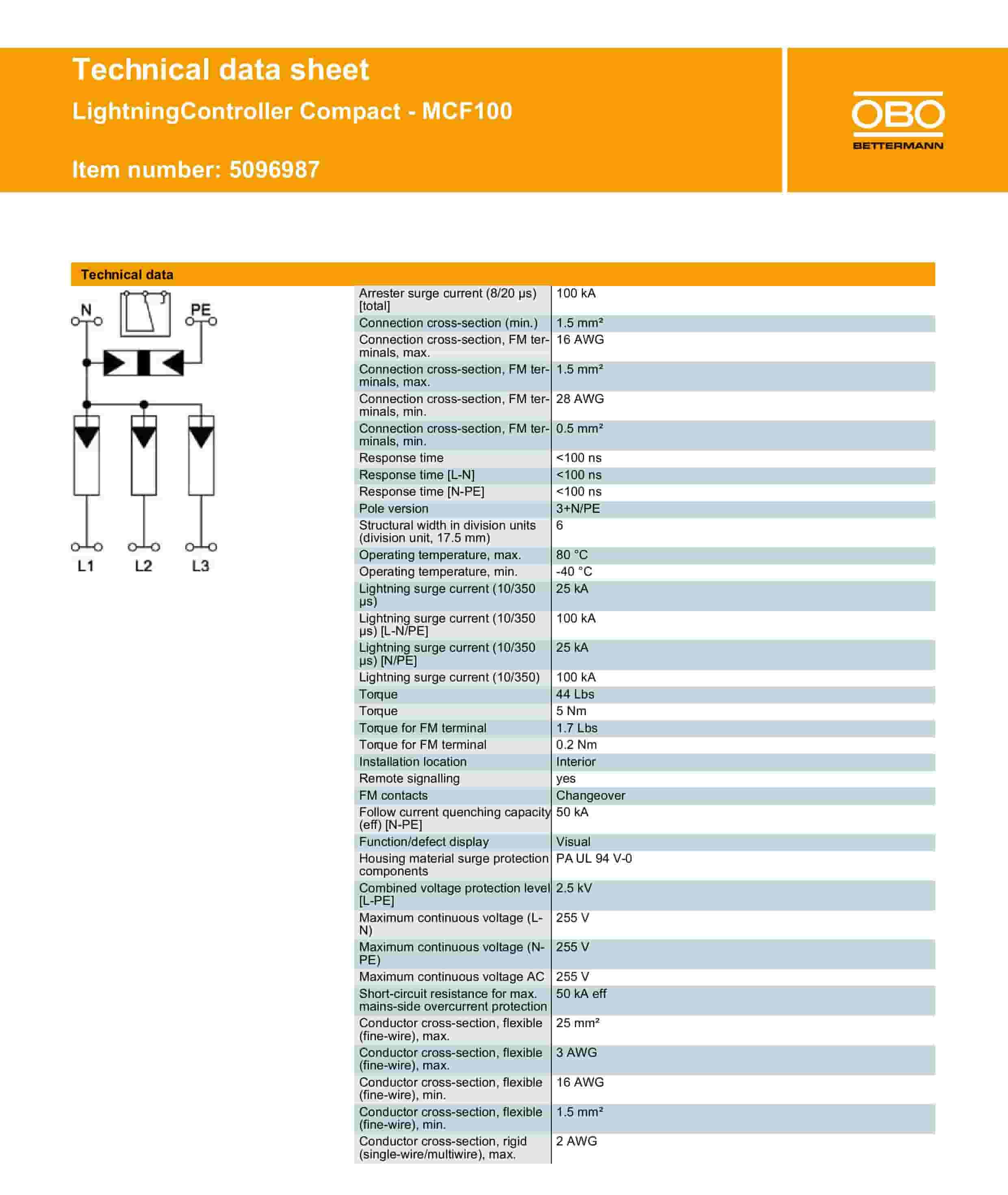

Thông số kỹ thuật SPD MCF100-3+NPE+FS
- Số cực: 4, Kiểu mạng điện: TT
- Báo hiệu trạng thái: Trực quan (Visual)
- Điện áp làm việc liên tục tối đa (L–N): 255 V
- Điện áp làm việc liên tục tối đa (N–PE): 255 V
- Dòng xả danh định (8/20 µs) [L–N]: 35 kA
- Dòng xả danh định (8/20 µs) [N–PE]: 100 kA
- Dòng xung sét (10/350 µs) [N–PE]: 100 kA
- Vật liệu vỏ thiết bị chống sét: PA UL 94 V-0
- Dòng xả tối đa (8/20 µs) [L–N]: 50 kA
- Dòng xả tối đa (8/20 µs) [N–PE]: 100 kA
- Tiếp điểm báo trạng thái từ xa: Có
- Điện áp AC danh định (50/60 Hz): 230 V
- Dòng xung sét (10/350 µs) [L–N]: 25 kA
- Mức bảo vệ điện áp [L–N]: ≤ 1.5 kV
- Điện áp AC làm việc liên tục tối đa (Uc): 255 V
- Dòng xả danh định (8/20 µs): 35 kA
- Cấu hình cực: 3+N/PE
- Kiểu lắp đặt: Thanh ray DIN 35 mm
- Khả năng bảo vệ quá dòng tối đa phía nguồn: 315 A
- Khả năng đóng cắt AC của tiếp điểm báo từ xa: 250 V / 1.5 A
- Khả năng đóng cắt DC của tiếp điểm báo từ xa: 250 V / 0.1 A
- Khả năng chịu dòng ngắn mạch với bảo vệ quá dòng phía nguồn: 50 kA (hiệu dụng)
- Điện áp TOV (L–N) – Chế độ chịu đựng (5 giây): 440 V
- Điện áp TOV (L–N) – Chế độ an toàn (120 phút): 442 V
- Điện áp TOV (N–PE) – Chế độ chịu đựng (200 ms): 1200 V
- Phân loại theo UL 1449: Type 4
- Chứng nhận: VDE, UL
- Hỗ trợ mạng TN: Có
- Hỗ trợ mạng TN-C-S: Có
- Hỗ trợ mạng TN-S: Có
- Hỗ trợ mạng TT: Có
- Phân loại theo IEC 61643-11: Class I+II
- Phân loại theo EN 61643-11: Type 1+2
- Dòng xả tối đa (8/20 µs): 50 kA
- Khả năng dập dòng kế tiếp (N–PE): 50 kA
- Thời gian đáp ứng: <100 ns
- Cầu chì dự phòng tối đa: 315 A
- Hãng sản xuất: OBO - xuất xứ: Đức/Hungary
- Model: MCF100-3+NPE+FS - mã: 5096987
- Bảo hành: 12 tháng.
Sơ đồ lắp đặt thiết bị cắt sét 3 pha OBO MCF100-3+NPE+FS

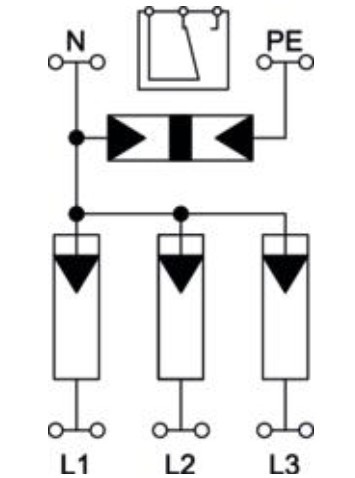

Sơ đồ đấu nối thiết bị chống sét MCF100-3+NPE+FS
Mọi yêu cầu về tài liệu kỹ thuật, catalogue, điều khoản mua bán và báo giá thiết bị chống sét OBO MCF100-3+NPE+FS, Quý khách vui lòng liên hệ với chống sét Đông Nam để được tư vấn chi tiết
