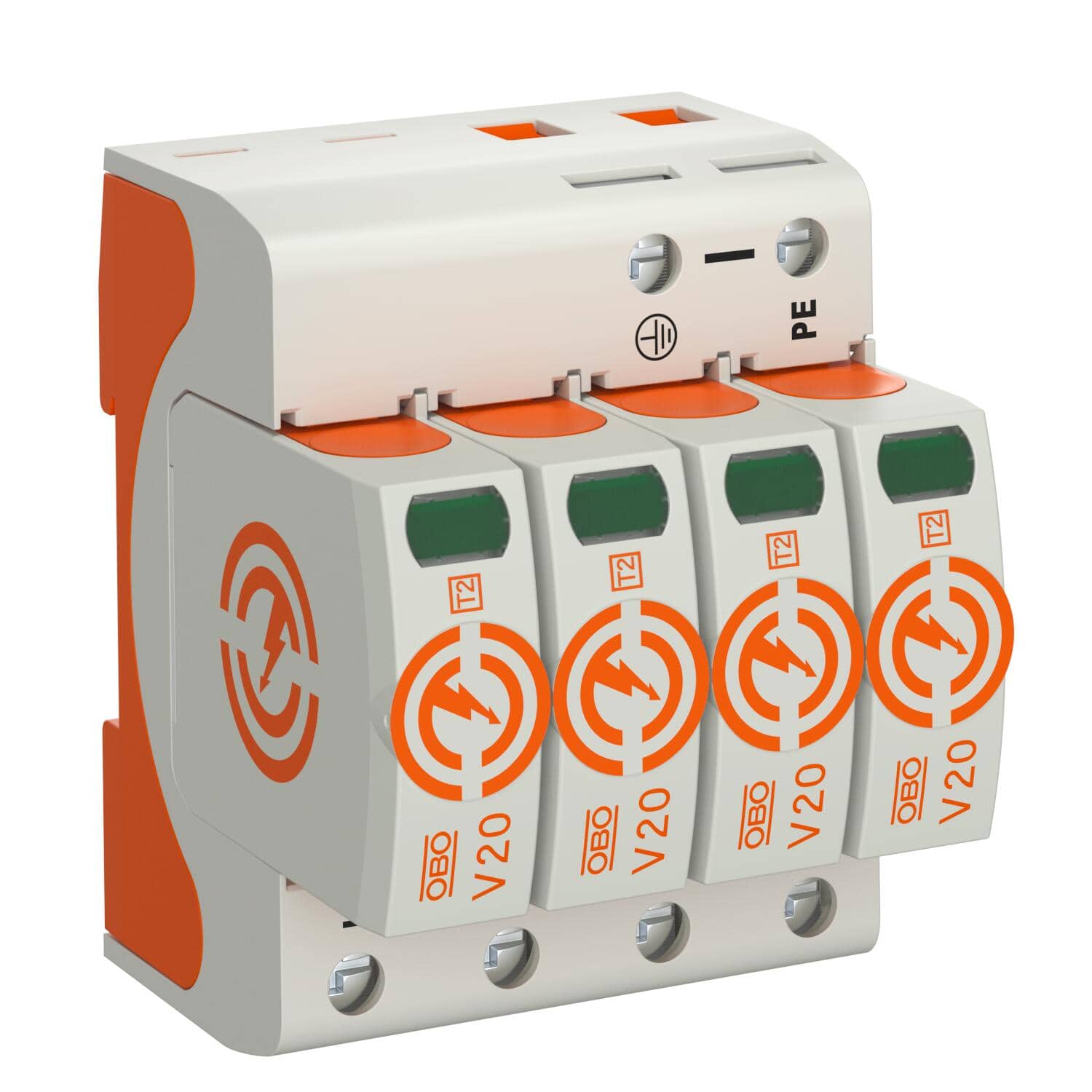

OBO V20-4-280 (5095164) là thiết bị chống sét lan truyền Type 2 (Class II) được thiết kế để bảo vệ hệ thống điện hạ áp trước các xung sét lan truyền từ lưới điện hoặc do đóng cắt thiết bị điện.
Thiết bị được lắp đặt trực tiếp trong tủ điện phân phối, giúp giảm thiểu điện áp đột biến xuống mức an toàn trước khi nguồn điện cấp tới các thiết bị điện trong công trình.
Tải Catalogue thiết bị chống sét OBO V20-4-280: Tại đây
Tải chứng chỉ thiết bị chống sét OBO: CO, CQ

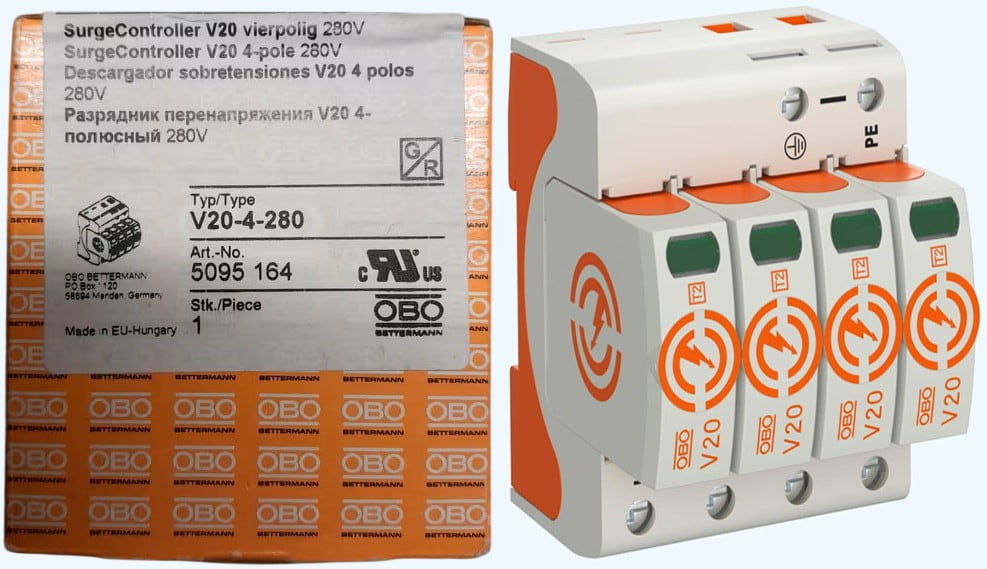

Chống sét 3 pha OBO V20-4-280 5095164
Thông số kỹ thuật chống sét 3 pha OBO V20-4-280
- SPD to EN IEC 6164311: Type 2
- SPD to UL 1449: Type 4
- Điện áp định mức AC (50/60 Hz): 230,00 V
- Điện áp liên tục tối đa AC: 280,00 V
- Điện áp liên tục tối đa (L-N): 280,00 V
- Dòng xả định danh (8/20 µs) (L-N): 20,00 kA
- Dòng xả tối đa (8/20 µs) (LN): 40,00 kA
- Dòng điên tăng áp (8/20 µs): 160,00 kA
- Mức bảo vệ: 1,30 kV
- Mức bảo vệ (LN): 1,30 kV
- Điện áp dư (LN) @ 1 kA: 0,8 kV
- Điện áp dư (LN) @ 5 kA: 1,0 kV
- Thời gian đáp ứng: 25 ns
- Thời gian đáp ứng (LN): 25 ns
- Bảo vệ quá dòng phía nguồn điện tối đa:160 A gL/gG
- Các cổng: OnePort SPD
- Phiên bản cực: 4
- Vật liệu nhà ở: PA UL 94 V0
- Báo hiệu trên thiết bị: trực quan
- Model: V20-4-280 / Mã hàng: 5095164
- Xuất xứ: Đức/Hungary - Hãng: OBO
- Bảo hành: 12 tháng.
Hướng dẫn lắp đặt Át chống sét OBO V20-4-280

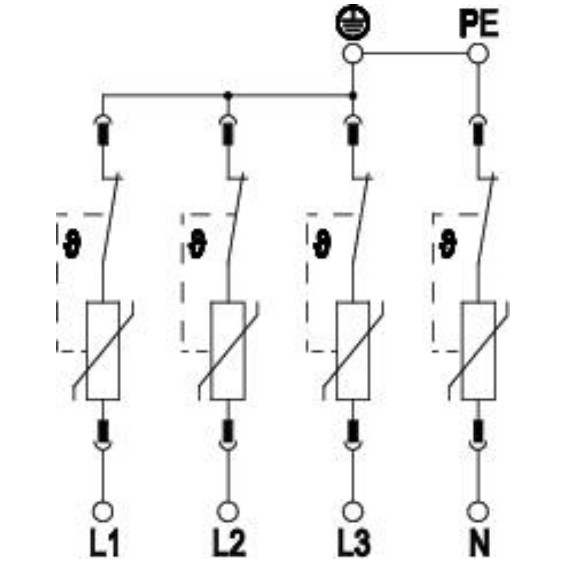

Sơ đồ đấu nối chống sét 3 pha OBO V20-4-280 5095164
Mọi yêu cầu về tài liệu kỹ thuật, catalogue và báo giá thiết bị cắt lọc sét V20-4-280, Quý khách vui lòng liên hệ với chống sét Đông Nam để được tư vấn chi tiết.
