Tiếp địa RC1 RC2 RC3 là gì? Ứng dụng và cách thi công hệ thống tiếp địa RC

Tiếp địa RC là gì?

Tiếp địa RC (Resistance to Earth - RC) là hệ thống nối đất nhằm đảm bảo an toàn điện, chống sét lan truyền và bảo vệ thiết bị điện. Hệ thống RC được phân loại theo mục đích sử dụng, với mỗi loại có tiêu chuẩn điện trở đất riêng.

Phân loại tiếp địa RC

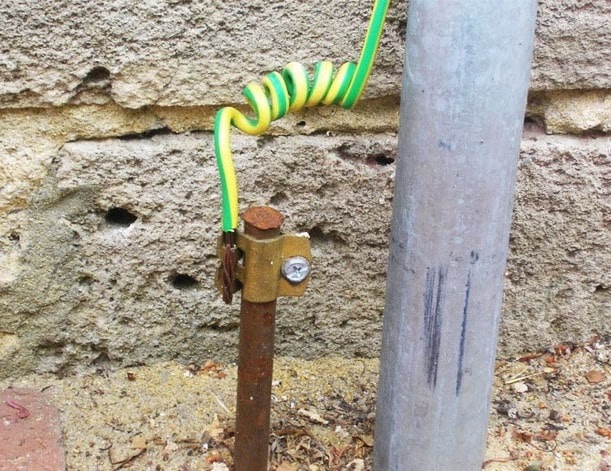

• RC1 (Tiếp địa an toàn – Safety Grounding)

  • Dùng để bảo vệ con người, chống rò rỉ điện.

  • Thường áp dụng cho vỏ tủ điện, khung kim loại của thiết bị điện.

  • Điện trở đất yêu cầu: ≤ 30Ω (theo tiêu chuẩn TCVN 4756:1989).

• RC2 (Tiếp địa chống sét – Lightning Grounding)

  • Dùng để tản dòng sét xuống đất, tránh hư hại thiết bị điện.

  • Thường kết hợp với kim thu sét, hệ thống chống sét lan truyền.

  • Điện trở đất yêu cầu: ≤ 10Ω (tiêu chuẩn TCVN 9385:2012).

• RC3 (Tiếp địa thiết bị điện tử – Signal Grounding)

  • Dùng để chống nhiễu, bảo vệ hệ thống viễn thông, server, máy tính.

  • Áp dụng cho trạm BTS, tủ điện điều khiển, thiết bị đo lường.

  • Điện trở đất yêu cầu: ≤ 5Ω (để tránh nhiễu điện từ).

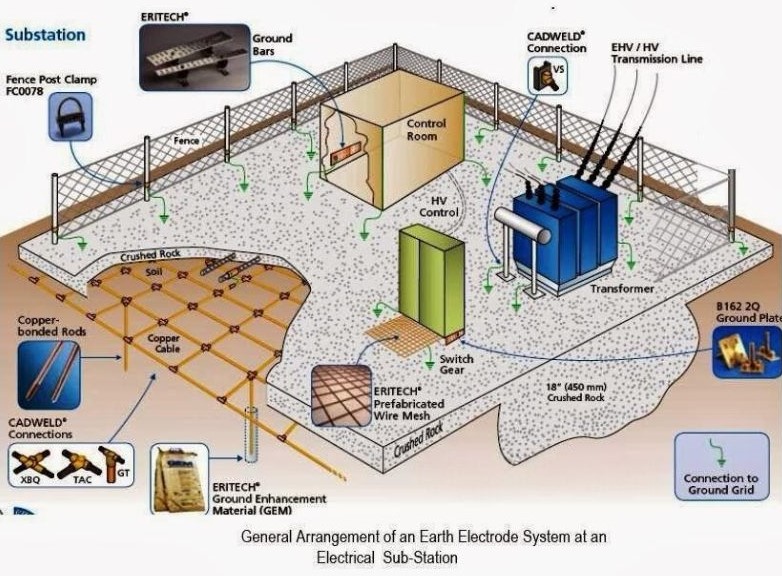

Ứng dụng của hệ thống tiếp địa RC

• Bảo vệ con người khỏi rò rỉ điện.

• Hạn chế thiệt hại do sét đánh trực tiếp hoặc lan truyền.

• Ổn định điện áp, bảo vệ hệ thống điện công nghiệp.

• Giảm nhiễu điện từ, cải thiện hiệu suất thiết bị điện tử.

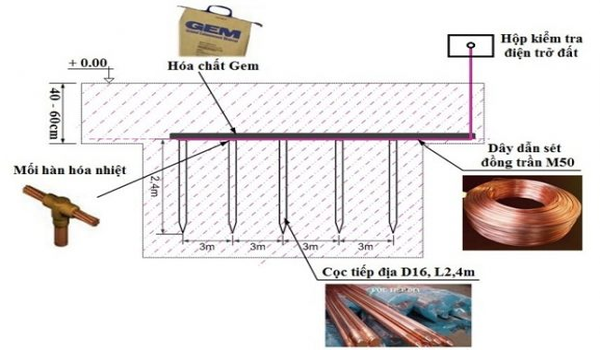

Cách thi công hệ thống tiếp địa RC

• Bước 1: Lựa chọn vị trí đóng cọc tiếp địa

  • Chọn nơi có độ ẩm cao, đất tốt để tăng hiệu quả tiếp đất.

  • Nếu đất khô hoặc có điện trở cao, có thể dùng thêm bột hóa chất giảm điện trở đất GEM.

• Bước 2: Đóng cọc tiếp địa

  • Dùng cọc tiếp địa thép mạ đồng D16 x 2,4m hoặc cọc mạ kẽm L63x63x6.

  • Đóng 1 - 3 cọc, khoảng cách giữa các cọc 1 - 1.5m.

• Bước 3: Kết nối dây tiếp địa

  • Dùng dây đồng ≥25mm² hoặc băng đồng để nối các cọc với nhau.

  • Hàn hóa nhiệt hoặc dùng kẹp tiếp địa chuyên dụng.

• Bước 4: Kiểm tra điện trở đất

  • Dùng đồng hồ đo điện trở đất để kiểm tra.

  • Đảm bảo RC1 ≤ 30Ω, RC2 ≤ 10Ω, RC3 ≤ 5Ω.
