Hệ thống tiếp địa, hay còn gọi là hệ thống nối đất, bãi tiếp địa là một phần vô cùng quan trọng trong bất kỳ hệ thống điện nào. Nó đóng vai trò như một "lá chắn" bảo vệ con người và thiết bị khỏi những nguy hiểm tiềm ẩn do điện gây ra. Để hiểu rõ hơn về hệ thống này, chúng ta hãy cùng tìm hiểu các khía cạnh sau:
1. Hệ thống tiếp địa là gì ?
Hệ thống tiếp địa là một mạng lưới các vật dẫn điện được kết nối với đất, tạo thành một đường dẫn cho dòng điện dư thừa hoặc dòng điện sự cố xuống đất một cách an toàn. Nó bao gồm các thành phần chính sau:
- Cọc tiếp địa: Các thanh kim loại (thường là đồng hoặc thép mạ đồng) được đóng sâu xuống đất.
- Dây dẫn tiếp địa: Dây cáp điện kết nối các cọc tiếp địa với nhau và với thiết bị cần được tiếp địa.
- Điểm tiếp địa: Điểm kết nối giữa dây dẫn tiếp địa và thiết bị.
2. Vai trò và tầm quan trọng:
- Đảm bảo an toàn cho con người: Khi có sự cố rò rỉ điện, hệ thống tiếp địa sẽ dẫn dòng điện xuống đất, ngăn chặn dòng điện đi qua cơ thể người, tránh nguy cơ bị điện giật.
- Bảo vệ thiết bị điện: Hệ thống tiếp địa giúp giảm thiểu nguy cơ hư hỏng cho thiết bị điện do quá áp hoặc dòng điện sự cố.
- Chống sét: Trong hệ thống chống sét, tiếp địa đóng vai trò quan trọng trong việc dẫn dòng điện sét xuống đất một cách an toàn, bảo vệ công trình và con người khỏi tác hại của sét.
- Ổn định hệ thống điện: Hệ thống tiếp địa giúp ổn định điện áp và giảm nhiễu trong hệ thống điện.
3. Nguyên lý hoạt động:
Khi có sự cố điện xảy ra, chẳng hạn như rò rỉ điện hoặc sét đánh, dòng điện sẽ tìm đường có điện trở thấp nhất để di chuyển. Hệ thống tiếp địa tạo ra một đường dẫn có điện trở thấp xuống đất, giúp dòng điện được xả xuống đất một cách an toàn, thay vì đi qua cơ thể người hoặc thiết bị điện.
4. Các loại hệ thống tiếp địa:
Có nhiều loại hệ thống tiếp địa khác nhau, tùy thuộc vào mục đích sử dụng và đặc điểm của công trình. Một số loại phổ biến bao gồm:

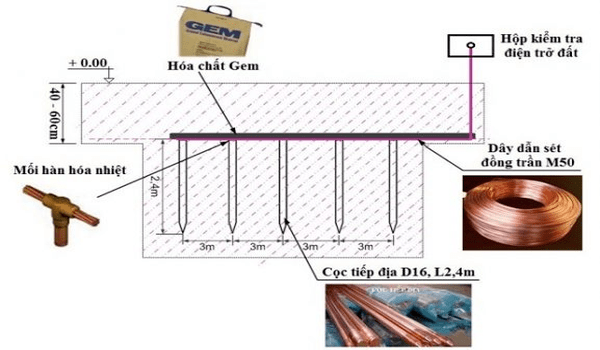

- Hệ thống tiếp địa kiểu cọc: Sử dụng các cọc tiếp địa được đóng sâu xuống đất.

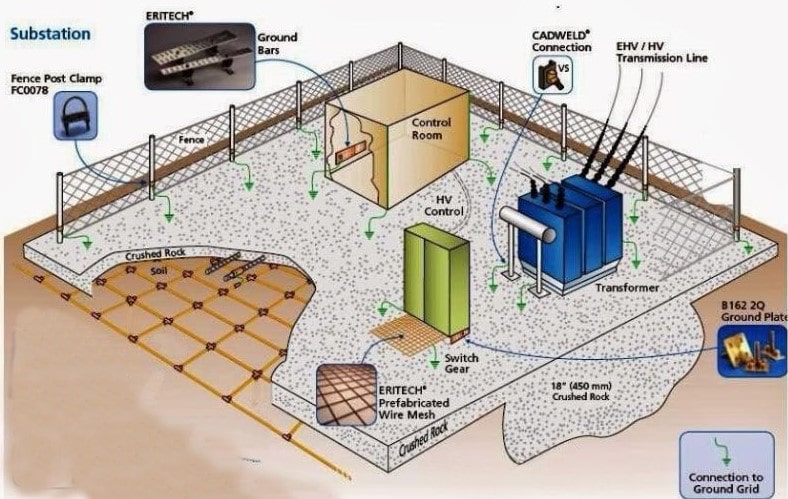

- Hệ thống tiếp địa kiểu lưới: Sử dụng một mạng lưới các dây dẫn được chôn dưới đất.
- Hệ thống tiếp địa kiểu vòng: Sử dụng một vòng dây dẫn được chôn xung quanh công trình.
5. Lưu ý khi lắp đặt và sử dụng:
- Việc lắp đặt hệ thống tiếp địa cần được thực hiện bởi người có chuyên môn để đảm bảo an toàn và hiệu quả.
- Cần kiểm tra và bảo trì hệ thống tiếp địa định kỳ để đảm bảo hoạt động tốt.
- Điện trở của hệ thống tiếp địa cần được đo và kiểm tra để đảm bảo đạt tiêu chuẩn.
6. Đại lý phân phối tư tiếp địa chính hãng uy tín ?
CÔNG TY CP CÔNG NGHIỆP VÀ THƯƠNG MẠI ĐÔNG NAM là đại lý nhập khẩu và phân phối chính hãng các loại vật tư tiếp địa uy tín tại Việt Nam. Hãy liên hệ để được tư vấn và hỗ trợ kỹ thuật:
📞 Hotline / Zalo: 0904.994.416
📧 Email: sale.dongnam@gmail.com
🌐 Website: https://chongsetdongnam.com
🏢 Địa chỉ: Số 16 Ngõ 322E Phố Lê Trọng Tấn, Phường Phương Liệt, TP Hà Nội
1. Hệ thống tiếp địa nên đạt điện trở bao nhiêu Ω là đạt chuẩn?
Tùy loại công trình:
- Trạm điện, nhà máy công nghiệp: ≤ 1 – 2 Ω
- Tòa nhà, hệ thống văn phòng: ≤ 4 Ω
- Hệ thống chống sét: ≤ 10 Ω
Các giá trị này tuân theo TCVN 4756:1989, IEC 60364-5-54, và NF C 17-102.
________________________________________
2. Có những loại hệ thống tiếp địa nào phổ biến hiện nay?
Gồm ba nhóm chính:
- Tiếp địa chống sét: dành cho kim thu sét và cột thu lôi.
- Tiếp địa an toàn điện: cho tủ điện, máy biến áp, trạm phân phối, dây trung tính.
- Tiếp địa truyền thông – điều khiển: cho hệ thống SCADA, camera, mạng LAN, PLC.
________________________________________
3. Cọc tiếp địa nên làm bằng vật liệu gì để bền và dẫn điện tốt?
- Thép mạ đồng (Copper Bonded Steel): giá hợp lý, bền, đạt tiêu chuẩn UL 467.
- Đồng đặc: dẫn điện tốt, phù hợp khu vực đất ẩm, tuổi thọ > 20 năm.
- Thép mạ kẽm nhúng nóng: dùng cho hệ thống tạm hoặc khu vực chi phí thấp.
Chọn vật liệu phù hợp giúp giảm chi phí bảo trì và tăng tuổi thọ công trình.
________________________________________
4. Làm sao để đo và kiểm tra hệ thống tiếp địa sau khi lắp đặt?
- Dùng máy đo điện trở đất (Earth Tester) để đo điện trở tổng thể giữa hệ thống và đất.
- Đo theo phương pháp 3 cực hoặc 4 cực, tùy điều kiện địa hình.
- Kết quả đo được ghi vào biên bản nghiệm thu, hồ sơ bàn giao hệ thống tiếp địa – là tài liệu bắt buộc trong hồ sơ điện công trình.
________________________________________
5. Khi nào nên bảo trì hoặc kiểm tra lại hệ thống tiếp địa?
- Định kỳ 6–12 tháng/lần hoặc sau mỗi mùa mưa bão.
- Khi có dấu hiệu hư hỏng: rỉ sét, đứt dây, hàn hóa nhiệt bong tróc.
- Sau khi thay đổi mặt bằng hoặc mở rộng nhà xưởng.
Việc bảo trì giúp duy trì điện trở đất ở mức đạt chuẩn, đảm bảo an toàn lâu dài.
________________________________________

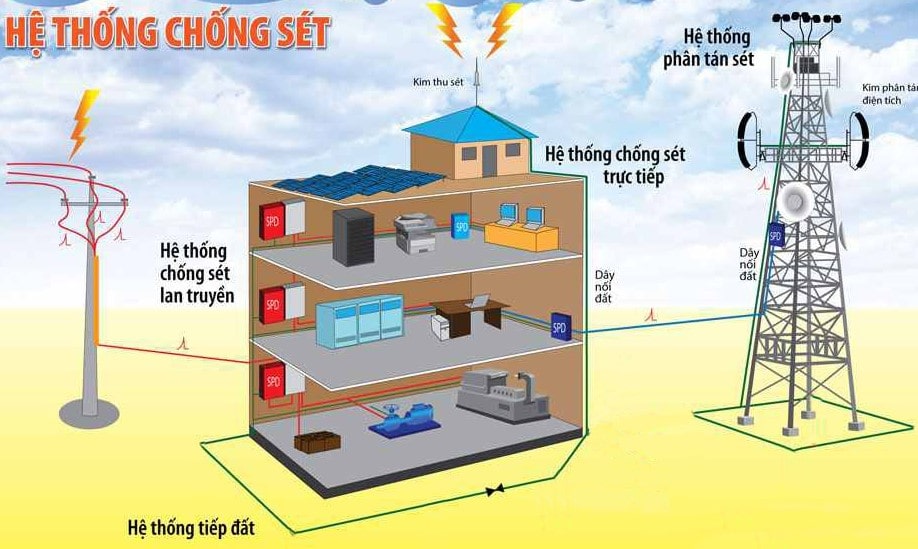

6. Hệ thống tiếp địa có liên quan đến chống sét không?
- Có. Tiếp địa là bộ phận bắt buộc của hệ thống chống sét – giúp dẫn dòng sét từ kim thu sét xuống đất an toàn.
- Nếu hệ thống tiếp địa không đạt chuẩn, dòng sét có thể lan truyền ngược, gây hư hỏng thiết bị, tủ điện và máy móc.
- Do đó, mọi dự án lắp kim thu sét hoặc chống sét lan truyền đều cần có tiếp địa đạt chuẩn.
