Hướng dẫn cách làm hệ thống tiếp địa chống giật, tiếp địa nối đất

Làm tiếp địa chống giật (hay còn gọi là nối đất, nối mát) là một biện pháp rất quan trọng để bảo vệ an toàn điện cho con người và thiết bị điện. Nó giúp dòng điện rò rỉ thoát xuống đất thay vì gây giật điện hoặc chập cháy. Dưới đây là hướng dẫn cách làm tiếp địa chống giật đơn giản và hiệu quả, phù hợp cho gia đình và các công trình nhỏ:

1. Chuẩn bị vật tư tiếp địa

  • Cọc tiếp địa: Dùng cọc thép mạ đồng dài 2.4m hoặc cọc bằng đồng đặc.

  • Dây tiếp địa: Dùng dây đồng trần hoặc dây cáp đồng bọc nhựa tiết diện tối thiểu 10mm² (M10) trở lên.

  • Hộp kiểm tra tiếp địa (hộp test): Để kiểm tra điện trở sau này.

  • Dụng cụ: Khuôn hàn hóa nhiệt, máy khoan, Búa, Kìm,...

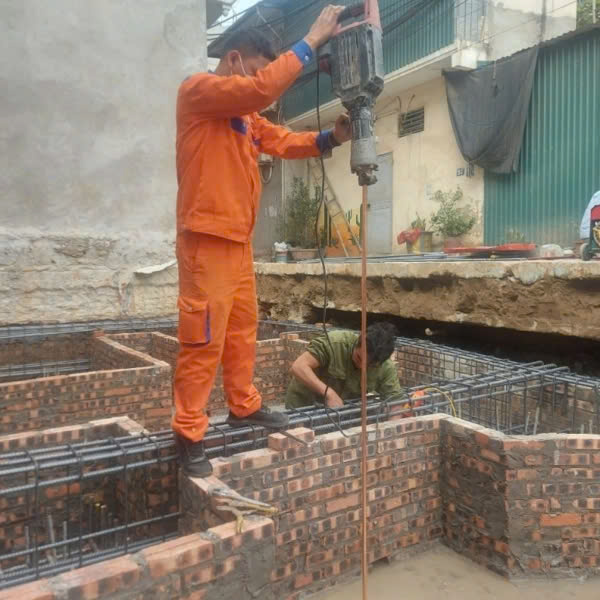

Chọn vị trí đóng cọc tiếp địa an toàn điện

2. Chọn vị trí đóng cọc tiếp địa

  • Chọn nơi đất ẩm (gần cây cối, chỗ có nước ngầm…). Tránh những nơi khô cằn, nhiều đá hoặc gần móng nhà, đường ống kim loại

  • Nếu đất khô cứng, có thể đổ thêm hóa chất giảm điện trở GEM để tăng độ dẫn điện.

3. Thi công tiếp địa

  • Đào hố hoặc rãnh sâu 60-80cm, rộng 30-40cm.

  • Đóng cọc tiếp địa xuống đáy hố, đảm bảo cọc được đóng sâu hoàn toàn vào đất.

  • Kết nối dây tiếp địa với cọc tiếp địa bằng kẹp tiếp địa hoặc mối hàn hóa nhiệt. Đảm bảo mối nối chắc chắn, không bị lỏng lẻo.

  • Kéo dây tiếp địa qua ống nhựa PVC và dẫn đến vị trí cần tiếp địa cho thiết bị điện.

  • Lấp đất lại hố, nén chặt đất xung quanh cọc tiếp địa.

  • Kiểm tra điện trở tiếp địa. Điện trở tiếp địa yêu cầu <4 Ohm. Nếu điện trở cao thì đóng thêm cọc hoặc đổ hóa chất giảm điện trở GEM.

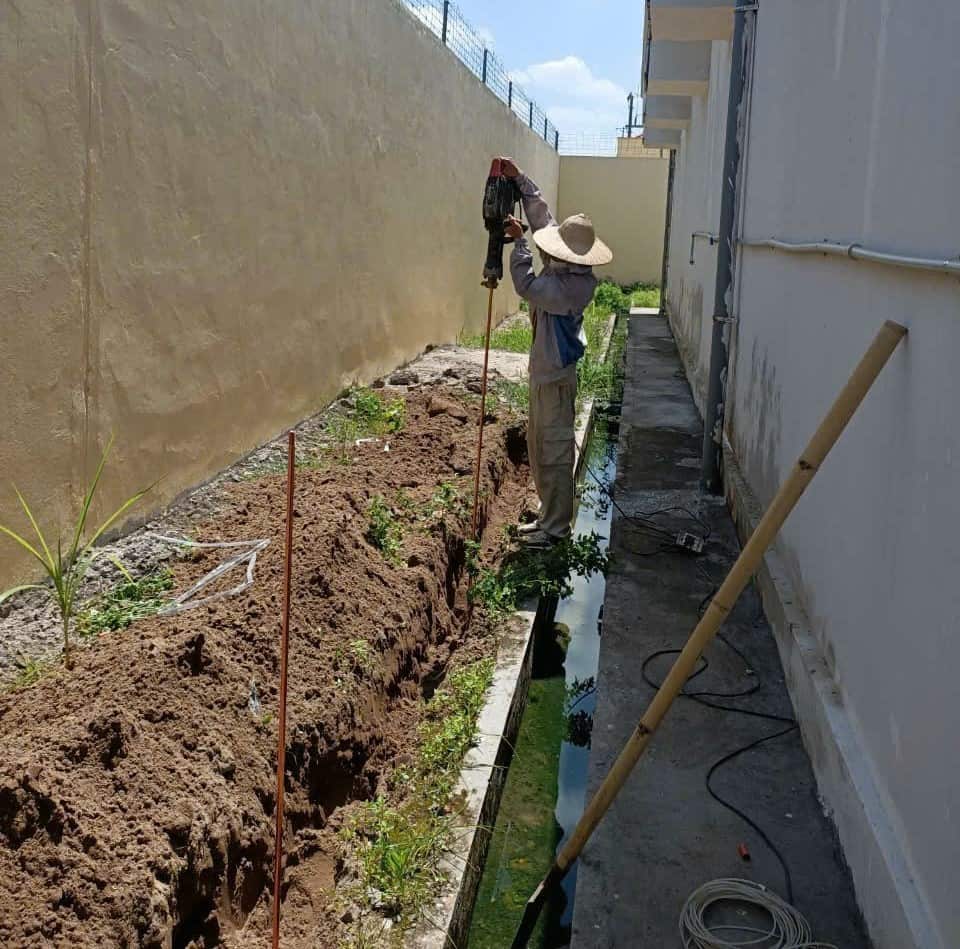

Thi công tiếp địa an toàn điện

4. Lưu ý quan trọng:

  • Nên lắp thêm CB chống giật (ELCB) hoặc RCD để tăng cường khả năng bảo vệ.

  • Kiểm tra định kỳ hệ thống tiếp địa để đảm bảo hoạt động hiệu quả.

  • Những thiết bị cần nối đất gồm: Bếp từ, máy giặt, bình nước nóng, máy lạnh, tủ lạnh, lò vi sóng, máy rửa bát,… và các thiết bị điện khác có vỏ kim loại.

5. Mua vật tư tiếp địa ở đâu uy tín, chính hãng

CÔNG TY CP CÔNG NGHIỆP VÀ THƯƠNG MẠI ĐÔNG NAM - Đơn vị nhập khẩu và phân phối chính hãng các loại vật tư tiếp địa, vật tư chống sét uy tín. Liên hệ để được tư vấn và hỗ trợ kỹ thuật:

📞 Hotline / Zalo: 0904.994.416

📧 Email: sale.dongnam@gmail.com

     🌐 Website: https://chongsetdongnam.com

Nhũng caai hỏi về cách làm tiếp địa chống giật

1. Hệ thống tiếp địa là gì và tại sao cần lắp đặt?

  • Hệ thống tiếp địa là tập hợp các vật tư và cọc chôn dưới đất để tạo một đường dẫn có điện trở thấp, giúp thoát dòng sét và dòng sự cố xuống đất an toàn.
  • Đây là hạng mục bắt buộc với nhà máy, trạm điện, tòa nhà cao tầng, kho hóa chất, data center, xưởng sản xuất… theo quy chuẩn an toàn điện & PCCC.

________________________________________

2. Sự khác nhau giữa “tiếp địa chống sét” và “tiếp địa an toàn thiết bị” là gì?

  • Tiếp địa chống sét → thoát dòng sét, chịu dòng lớn, phục vụ hệ thống chống sét.
  • Tiếp địa an toàn (tiếp địa bảo vệ) → bảo vệ người & thiết bị khi rò điện.
  • Tiếp địa điện nhẹ (truyền thông) → chống nhiễu cho hệ thống điều khiển, CCTV, mạng tín hiệu, SCADA.

________________________________________

3. Cọc tiếp địa sử dụng loại nào tốt nhất cho nhà máy/khu công nghiệp?

Các doanh nghiệp B2B thường lựa chọn:

  • Cọc thép mạ đồng D14 – D16 – D18 (phổ biến nhất).
  • Cọc đồng nguyên chất (cho công trình yêu cầu độ bền rất cao).
  • Cọc mạ kẽm nhúng nóng (trạm điện, trạm biến áp, nhà xưởng, nhà máy).
  • Cọc hóa chất (chemical grounding) cho khu vực có điện trở suất đất cao.

________________________________________

4. Khoảng cách và độ sâu chôn cọc tiếp địa là bao nhiêu?

  • Chôn sâu 0,8 – 1,2 m từ mặt đất.
  • Khoảng cách giữa các cọc: 1,0 – 3,0 m tùy tiêu chuẩn và mật độ.
  • Với hệ thống công nghiệp cần điện trở ≤ 1Ω – 10Ω (tùy tiêu chuẩn). Nhà thầu M&E hoặc kỹ sư tiếp địa sẽ tính toán theo thực tế.

________________________________________

5. Điện trở tiếp địa yêu cầu cho nhà máy là bao nhiêu?

Theo tiêu chuẩn TCVN & IEC:

  • Trạm điện, trạm biến áp: ≤ 1Ω – 2Ω
  • Chống sét cho nhà máy, công trình: ≤ 10Ω
  • Tiếp địa an toàn thiết bị: ≤ 4Ω

Tùy tiêu chuẩn dự án, chủ đầu tư có thể yêu cầu thấp hơn.
________________________________________

6. Vật tư tiếp địa có cần chứng chỉ CO/CQ không?

Có. Đối với B2B, đặc biệt là nhà máy, dự án FDI, tòa nhà lớn cần:

  • CO/CQ
  • Test Report
  • Hồ sơ kỹ thuật
  • Chứng nhận hợp chuẩn, hợp quy (nếu yêu cầu)

________________________________________

7. Hàn hóa nhiệt (hàn exothermic) có bắt buộc không?

Đa số dự án B2B yêu cầu hàn hóa nhiệt cho:

  • Độ bền cơ học cao
  • Chống ăn mòn tốt
  • Điện trở tiếp xúc thấp

Thay thế cho kẹp đồng tiếp địa truyền thống vốn dễ lỏng và oxy hóa.
________________________________________

8. Bao lâu phải kiểm tra hệ thống tiếp địa một lần?

  • Nhà máy, nhà xưởng, trạm điện: 6 tháng – 1 năm/lần
  • Tòa nhà, văn phòng, chung cư, công trình dân dụng: 1 năm/lần

Kiểm tra gồm: đo điện trở tiếp địa, kiểm tra mối hàn, kiểm tra dây nối, dây tiếp địa.
________________________________________

9. Khách hàng nên mua vật tư tiếp địa ở đâu uy tín?

Nên chọn đơn vị, đại lý:

  • Cung cấp CO/CQ chuẩn, chứng chỉ chất lượng đầy đủ
  • Có tồn kho số lượng lớn để cung cấp cho dự án
  • Hỗ trợ hồ sơ cho tổng thầu/nhà thầu M&E (shopdrawing, biên bản nghiệm thu)

________________________________________

10. Hệ thống tiếp địa có ảnh hưởng đến hệ thống chống sét không?

  • Có. Tiếp địa là phần quan trọng nhất trong hệ chống sét.
  • Nếu điện trở đất cao → hệ thống thu sét hoạt động kém → tăng nguy cơ hư hỏng thiết bị điện.
