Kim thu sét Cirprotec NImbus 30 - Tây Ban Nha
Cùng với dòng sản phẩm NLP Cirprotec Tây Ban Nha còn sản xuất ra dòng Nimbus, Dòng sản phẩm Nimbus được thử nghiệm đúng theo tiêu chuẩn NFC 17-102: 2011 với dòng thử nghiệm dòng sét lên tới 200kA.
Kim chống sét theo công nghệ phóng điện sớm Nimbus 30 của hãng Cirprotec được bảo hành lên tới 10 năm. Vật liệu chế tạo kim Nimbus 30 từ thép không gỉ Inox 316.
Kim thu sét Cirprotec 30 phù hợp với mọi loại cấu trúc công trình như dân dụng, cụm cảng hàng không, sân vận động, nhà máy cơ quan xí nghiệp, sân vận động, sân Golf

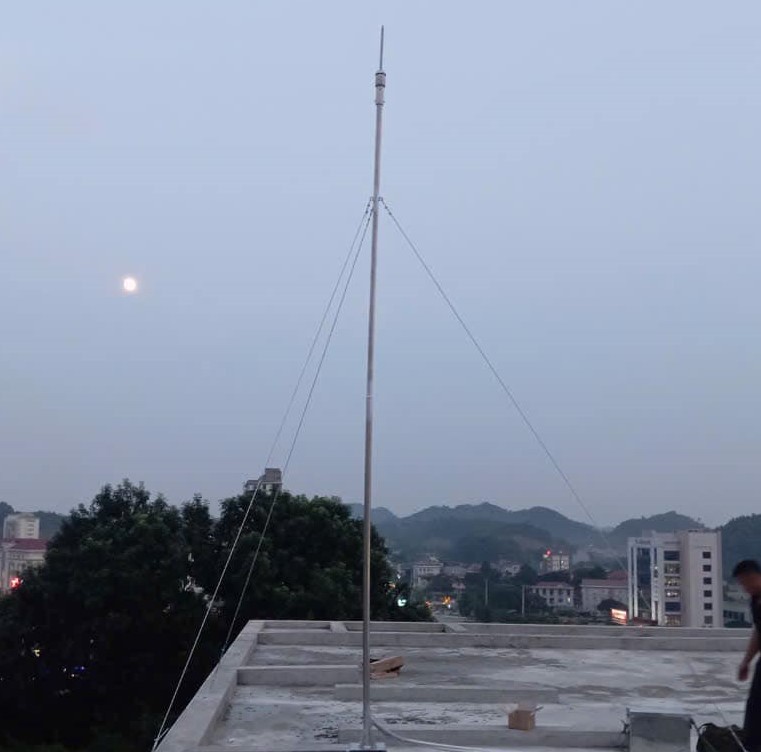

Nimbus 30 được lắp đặt trên cột đỡ kim tự đứng hoặc dây co. Cột đỡ kim phải có chiều cao tối thiếu 2m, nhà sản xuất Cirprotec Tây Ban Nha cũng khuyến khích khách hàng nên lắp đặt thêm bộ đếm sét trực tiếp. Phục vụ cho mục đích vận hành bảo trì bảo dưỡng sau này.
Nhà sản xuất Cirprotec đang dần thay thế kim thu sét CPT 1 bằng kim Nimbus 30
Thông số kỹ thuật kim thu sét Cirprotec Nimbus 30
|
Công nghệ chế tạo |
: ESE (Công nghệ phóng điện sớm) |
|
Thời gian phát xạ sớm so với kim thu sét dạng Franklin |
: 30µs |
|

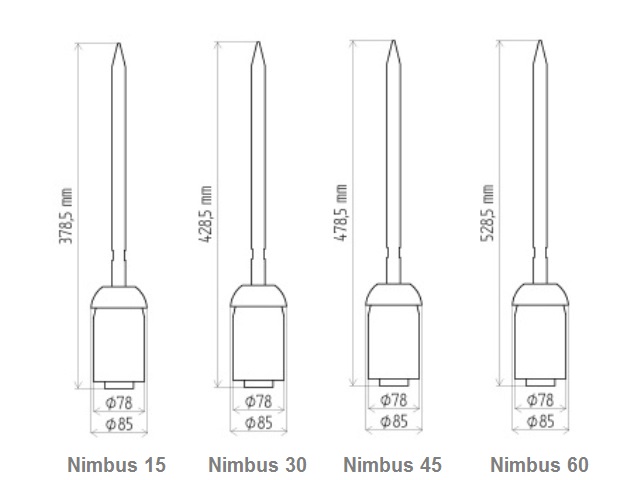

Kích thước kim thu sét |
: 85mm |
|
Chiều cao kim thu sét |
: 428.5mm |
|
Trọng lượng kim thu sét |
: 3.0 kg |
|
Kích thước hộp kim |
: 400x200x110mm |
|
Chứng chỉ |
: CE; BUREAU VERITAS |
|
Màu sắc |
: Màu bạc |
|
Độ kín nước |
: IP67 |

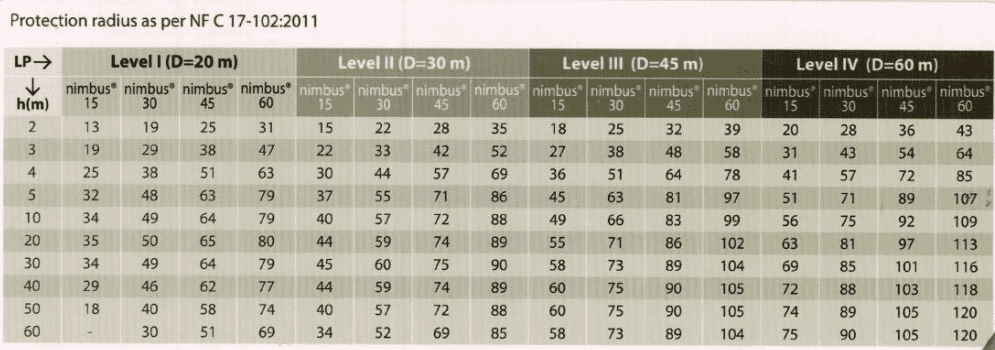

Bán kính bảo vệ kim chống sét Nimbus 30 Cirprotec -Tây Ban Nha
|
Cấp độ bảo vệ |
Chiều cao cột |
Bán kính bảo vệ |
|
Cấp 1 |
: h=5m |
: 48m |
|
Cấp 2 |
: h=5m |
: 55m |
|
Cấp 3 |
: h=5m |
: 63m |
|
Cấp 4 |
: h=5m |
: 71m |
Bảng giá kim thu sét Nimbus (Giá bán lẻ, chưa gồm VAT 10%)
| Mã kim thu sét | Bán kính bảo vệ kim | Đơn giá (VNĐ) |
| Nimbus15 | 51 m | 26.500.000 |
| Nimbus 30 | 71 m | 30.500.000 |
| Nimbus 45 | 89 m | 36.800.000 |
| Nimbus60 | 107 m | 44.200.000 |

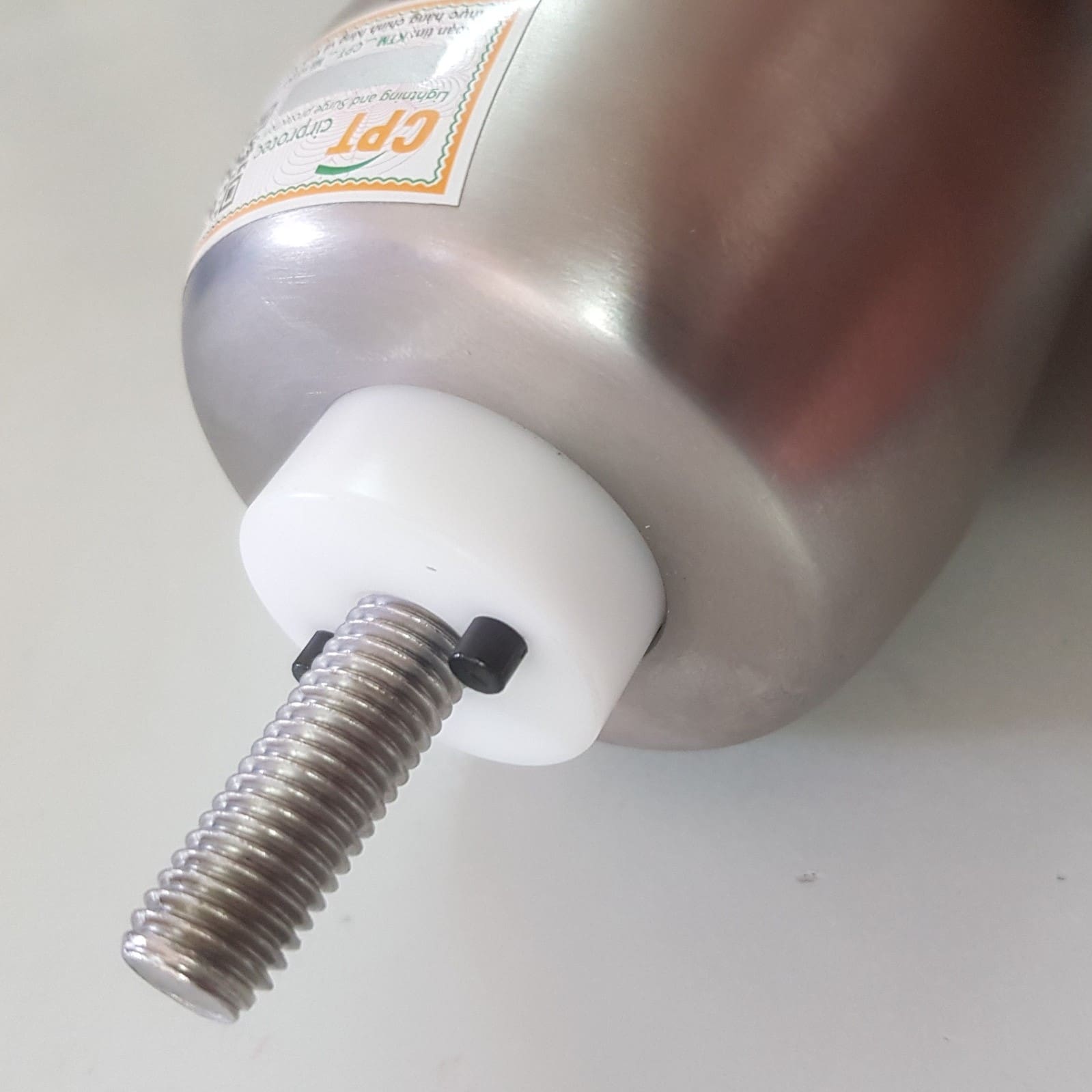

Hướng dẫn cách lắp đặt kim thu sét Nimbus Cirprotec
Video hướng dẫn thi công hệ thống chống sét dùng kim Nimbus
