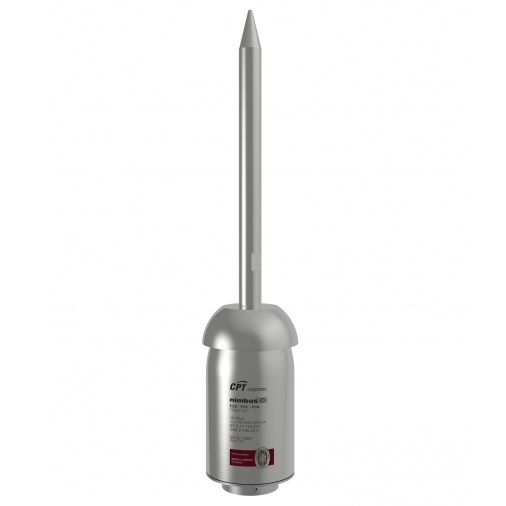

Kim thu sét Cirprotec Nimbus 15 - Tây Ban Nha
- Nimbus 15 là kim thu lôi được sản xuất theo công nghệ phóng điện sớm ESE (Early Streamer Emission), tiêu chuẩn Áp dụng NFC 17-102: 2011 với thời gian phóng điện sớm 15µs.
- Tây Ban Nha sản xuất kim thu sét Nimbus 15 dần để thay thế cho kim thu sét CPT-L
- Ứng dụng của Nimbus 15 sử dụng cho các công trình chống sét nhà cao tầng, chống sét nhà dân dụng, chống sét sân bay, trường học, nhà máy xí nghiệp, chống sét viễn thông
- Tải Catalogue kim thu sét Nimbus 15: Tại đây
Kim thu sét bán kính bảo vệ 51m
Thông số kỹ thuật kim thu sét Nimbus15:
- Vật liệu chế tạo: Thép không gỉ AISI 316
- Màu sắc Nimbus 15: Màu bạc
- Chiều cao kim thu sét Nibus15: 378.5mm
- Chiều rộng kim thu sét Nimbus: 85mm
- Trọng lượng kim thu sét Nimbus 15: 2875 gr
- Tiết diện cáp thoát sét tối thiểu: 50mm2
- Đường kính khớp nối kim thu sét: 36.5mm
- Kim chống sét Nimbus® vượt qua các yêu cầu về thiết kế và thử nghiệm của tiêu chuẩn mới NF C 17-102:2011
- Chứng nhận sản phẩm của Bureau Veritas
- Chứng nhận thử nghiệm từ LRIC (phòng thí nghiệm được ENAC công nhận)
- Cơ quan công nhận quốc gia Tây Ban Nha)
- Nhà sản xuất: Cirprotec
- Xuất xứ: Spain - Tây Ban Nha / Model: Nimbus15
- Bảo hành: 12 tháng.

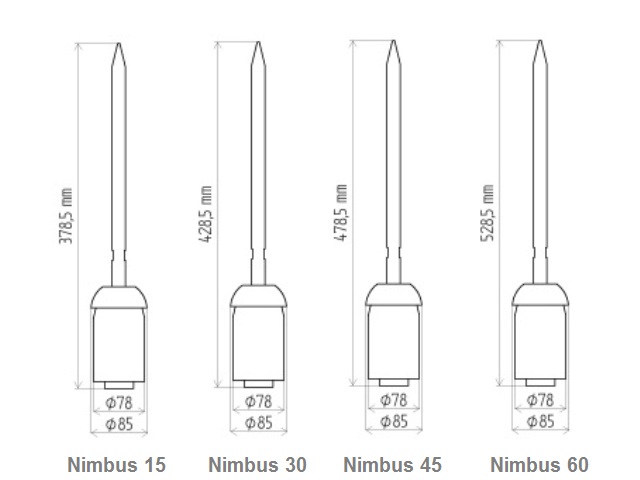

Kích thước các loại kim thu sét Cirprotec Nimbus

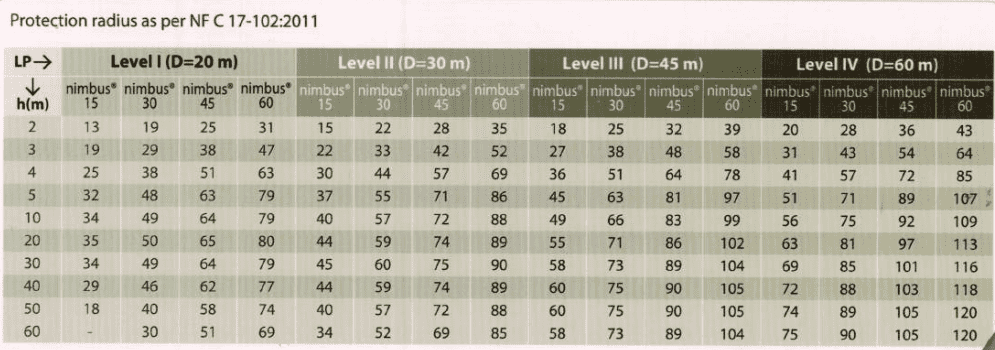

Bán kính bảo vệ kim thu sét Nimbus 15 theo tiêu chuẩn UNE 21186 / NFC 17-102
Cấp độ bảo vệ |
Khoảng cách áp dụng (m) |
Bán kính bảo vệ Rp (m) |
Cấp I (h=5m) |
: D=20 |
: 32 |
Cấp II (h=5m) |
: D=30 |
: 37 |
Cấp III (h=5m) |
: D=45 |
: 45 |
Cấp IV (h=5m) |
: D=60 |
: 51 |
Bảng giá kim thu sét ESE Nimbus (chưa VAT 10%)
Mã kim thu sét | Bán kính bảo vệ kim | Đơn giá (VNĐ) |
Kim Nimbus 15 | 32m - 51m | 28.400.000 |
Kim Nimbus 30 | 48m - 71m | 31.800.000 |
Kim Nimbus 45 | 63m - 89m | 38.850.000 |
Kim Nimbus 60 | 79m - 107m | 46.900.000 |
Hướng dẫn cách lắp đặt kim thu sét Cirprotec (Tây Ban Nha)

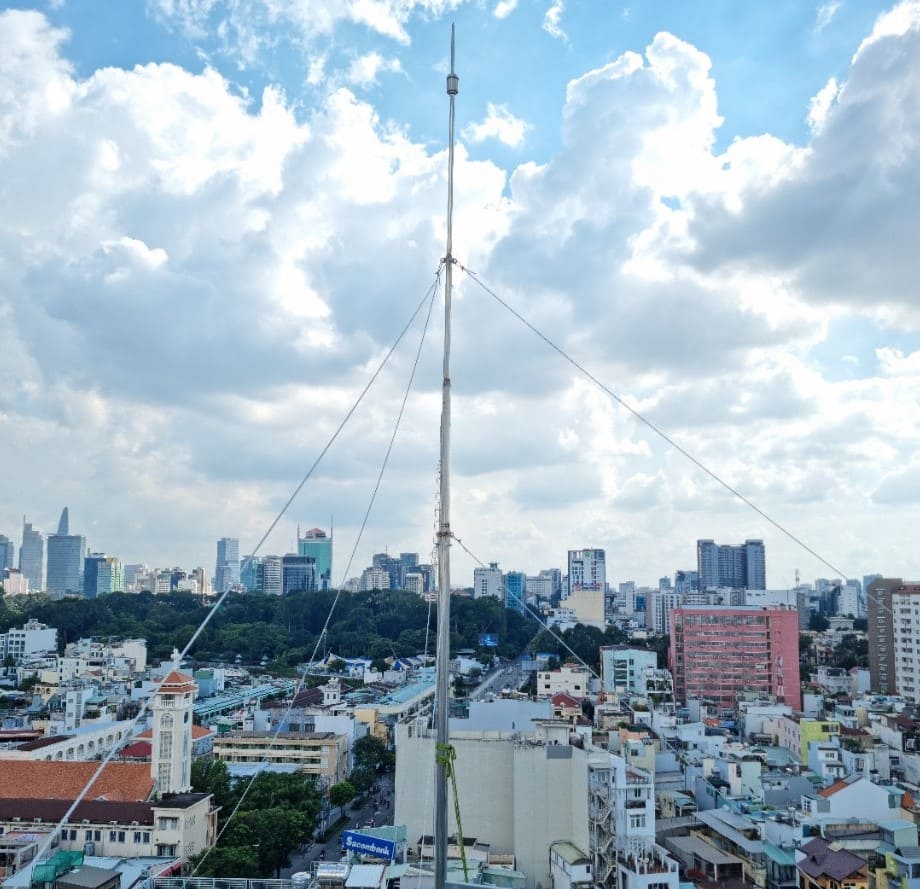

Lắp kim thu sét Nimbus 15
Video hướng dẫn thi công hệ thống chống sét dùng kim Nimbus
Mọi yêu cầu về tài liệu kỹ thuật, catalogue, điều khoản mua bán và báo giá kim thu sét Cirprotec Nimbus15, Quý khách vui lòng liên hệ Chống sét Đông Nam để được hỗ trợ.
