Kim thu sét Ingesco PDC 3.3

Còn hàng

Giá: 13.100.000₫

Tổng quan

KIM THU SÉT INGESCO PDC 3.3

- Kim thu sét hiện đại, thu sét chủ động của hãng INGESCO

- Bán kính bảo vệ: 75 Mét (Cấp 3, H=5 mét)

- Khớp nối bằng sắt

- Hiệu: Ingesco. Model: PDC 3.3. Xuất xứ: Tây Ban Nha (Spain)

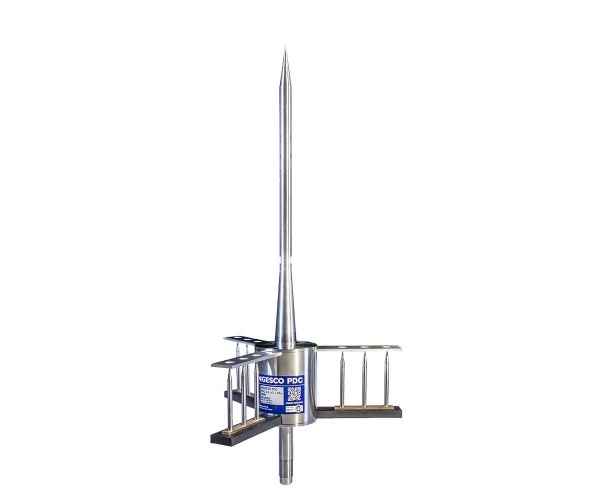

kim thu sét ingesco pdc 3.3 tây ban nha bán kính bảo vệ 75m

- Bán kính bảo vệ của kim thu sét phát tia tiên đạo ( E.S.E ) phụ thuộc vào độ cao ( h ) của kim so với mặt phẳng cần được bảo vệ.
- Với h>5:
 với h< 5m dùng phương pháp đồ thị theo mục 2.2.3.3.a.b và c của tiêu chuẩn NF C 17 – 102
- Rp : bán kính bảo vệ của kim
- h : độ cao của đầu kim thu sét E.S.E với mặt phẳng ngang cần bảo vệ .
- D : biểu thị cấp độ bảo vệ của kim ( I , II , III) xác định nguy cơ có vùng sét đánh ( tương ứng với độ lớn 20.40 và 60m)
- ∆    :  L = V. ∆T
- ∆ L : độ dài tiên đạo do đầu kim E.S.E phát ra được tính bằng mét ( m )
- ∆ T : thời gian phát tia  tiên đạo sớm của kim thu sét do đầu kim E.S.E phát ra được tính bằng micro giây (s )
- V : vận tốc lan truyền cua tia tiên đạo trong khí quyển và được tính bằng mét trên micro giây  ( m/s )
- Giá trị của V được tính toán đo đạc theo thực nghiệm và được nêu trong chuẩn NFC 17 – 102

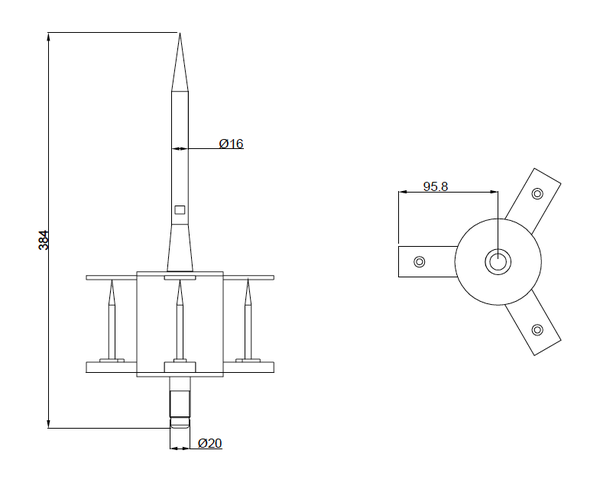

quy cách kính thước kim chống sét ingesco pdc3.3 tây ban nha

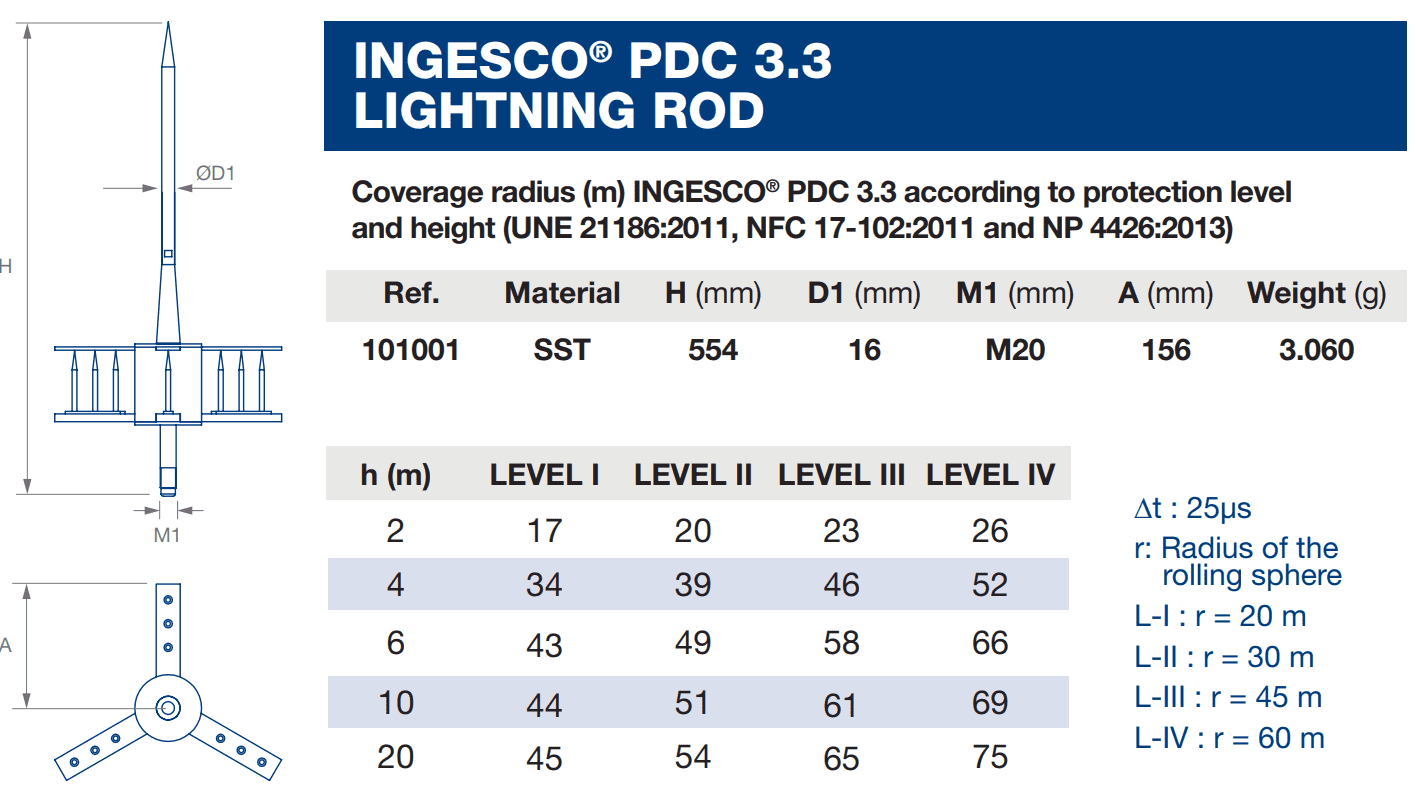

Bán kính bảo vệ của kim thu sét ingesco PDC 2.1, PDC 3.1, PDC 3.3, PDC 4.3, PDC 5.3, PDC 6.3, PDC 6.4

Cấp độ bảo vệ ( m )

Chiều cao kim thu sét h ( m)

Bán kính bảo vệ Rp ( m ) của INGESCO

PDC 2.1

PDC 3.1

PDC 3.3

PDC 4.3

PDC 5.3

PDC 6.3

PDC 6.4

Cấp I D = 20m

5m

30m

35m

45m

54m

63m

74m

80m

Cấp II D = 45m

5m

50m

55m

65m

74m

84m

95m

102m

Cấp III D = 60m

5m

57m

69m

75m

85m

95m

114m

120m



Mọi yêu cầu về tài liệu kỹ thuật, catalogue và báo giá kim thu sét Ingesco PDC3.3, Quý khách vui lòng liên hệ với Chống sét Đông Nam để được hỗ trợ
