Hướng dẫn lắp đặt Bảng đồng tiếp địa nối đất:

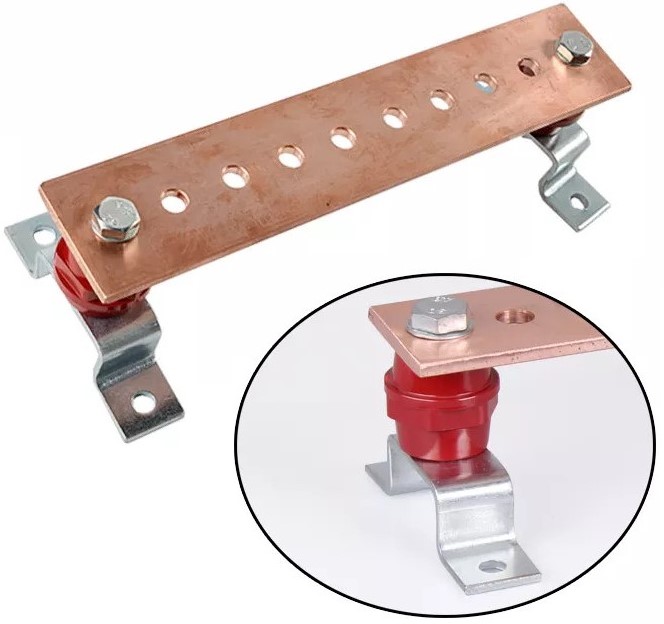

Bản đồng tiếp địa là thanh đồng được gia công theo kích thước và khoan lỗ được mạ niken hoặc mạ thiếc,.. sử dụng làm cầu đấu trung gian cho dây cáp đồng trong hệ thống tiếp địa chống sét, tiếp địa an toàn điện, tiếp địa điện nhẹ viễn thông, tiếp địa trạm biến áp, tiếp địa nối đất, nối mát thiết bị,....
Bảng Đồng Tiếp Địa gồm:
+ 01 Bản đồng tùy kích thước có khoan lỗ D8, D10 hoặc D12,.. Vật liệu: Đồng đỏ, Đồng vàng, Đồng mạ thiếc, Đồng mạ niken,…
+ 02 quả sứ cách điện SM35
+ 01 bộ chân đế mạ kẽm cố định bản đồng tiếp địa.
QUY CÁCH BẢNG ĐỒNG TIẾP ĐỊA:
|
STT |
Model |
Kích thước bản đồng |
Số lỗ khoan |
Trọng lượng (kg) |
|
1 |
EB-A-G1 |
150x30x3 mm |
06 |
0.25 |
|
2 |
|
200x50x5 mm |
10 |
0.50 |
|
3 |
|
200x100x5 mm |
12 |
1.20 |
|
4 |
|
300x50x5 mm |
16 |
1.25 |
|
5 |
|
300x100x5 mm |
30 |
2.20 |
|
6 |
|
300x100x10 mm |
30 |
4.50 |
Hướng dẫn lắp đặt Bảng đồng tiếp địa nối đất:

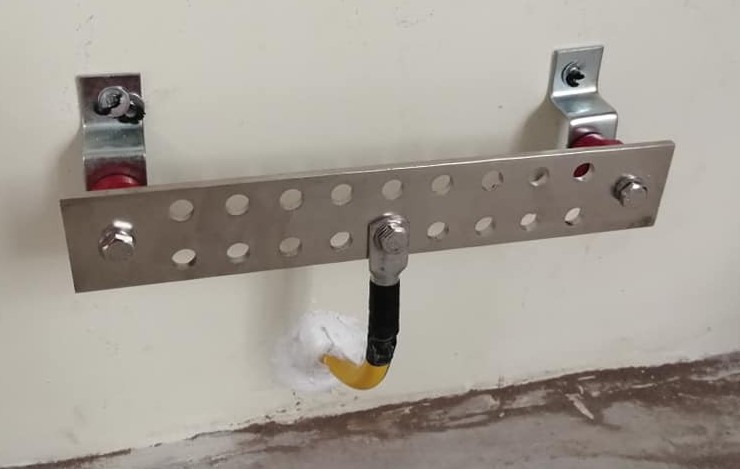

+ Bắt chặt 2 chân đế mạ kẽm vào kết cấu công trình hoặc tủ bảng điện sau đó dùng bulong bắt sứ cách vào chân đế và vào bản đồng chính.
