Chống sét van hạ thế GZ 250

Video giới thiệu van chống sét GZ250

Thiết bị chống sét van GZ250

- Van chống sét hạ thế GZ-250 là thiết bị chống sét lan truyền theo đường dây cấp điện hạ thế. Chống sét van hạ thế GZ250 được lắp trong các tủ điện hạ thế nhằm chống các cú sét lan truyền xuất hiện trên hệ thống điện 3pha, 2 pha và 1 pha tại các nhà máy, nhà xưởng, chung cư hay văn phòng, nhà ở, siêu thị

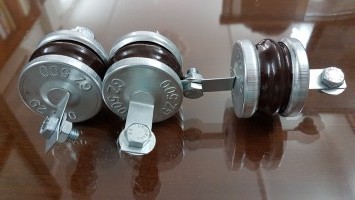

                                    Chống sét van GZ250

Nguyên lý hoạt động chống sét van GZ250:

- Khi có xung sét lan truyền theo đường dây cấp điện vào thiết bị. Điện áp đường dây vượt quá ngưỡng làm việc của phần tử cắt sét sơ cấp (điện áp giữa 2 dây với đất ) , hai van cắt sét hoạt động đưa điện áp sét xuống đất , ghim điện áp giữa 2 dây cấp nguồn trong dải điện áp cho phép của thiết bị. Tiếp theo dòng điện đi qua mạch lọc L-C làm suy giảm các xung nhiễu do sét và quá trình cắt sét sơ cấp tạo ra. Tại đầu ra của nguồn điện, nếu điện áp trên 2 dây cấp nguồn quá cao thì khi đó phần cắt sét thứ cấp sẽ hoạt động để giữ điện áp đầu ra ở dải cho phép.

Thông số kỹ thuật chống sét GZ250

Cắt sét sơ cấp:

- Sử dụng thiết bị van hạ thế GZ250

- Điện áp sử dụng: 220V AC (max 250 VAC)

- Cấu hình bảo vệ: L-G và N-G

- Đấu nối: bulong Φ8

- Kích thước: dài 107 mm, Φ49 x 40mm

- Điện áp phóng: 0,8~1,8KV (phù hợp với mạng điện công nghiệp)

- Dòng dò: ≤ 0,1µA (tại điện áp 250VAC)

- Điện áp dư: ≤ 500V (dòng xung sét 8/20µs, 5kA).

Cắt sét thứ cấp

- Sử dụng thiết bị cắt sét KM40B (MOV )

- Cấu hình bảo vệ: L-N

- Điện áp hoạt động liên tục (Uc): ≤ 275vac

- Đáp ứng tiêu chuẩn 1449v2.0, IEC 61643-1:1998

- Dòng phóng danh định (In): ≥ 40KA (8/20µs)

- Dòng phóng tối đa (max): ≥ 80KA (8/20µs)

- Điện áp danh định: 220V - 500V

- Tần số định mức: 50Hz

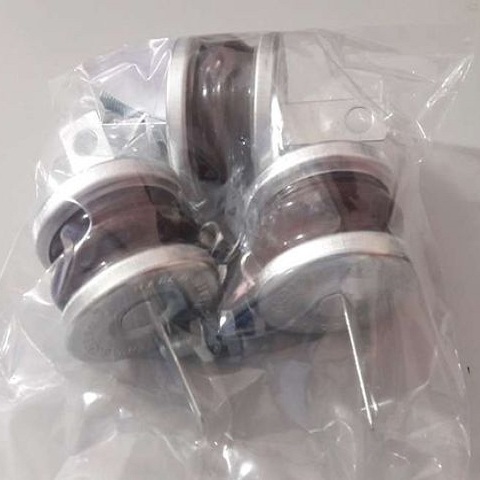

- Quy cách đóng gói: Túi nylon/ thùng carton

- Xuất xứ: Việt Nam.

Cách đấu thiết bị chống sét van hạ thế GZ250:

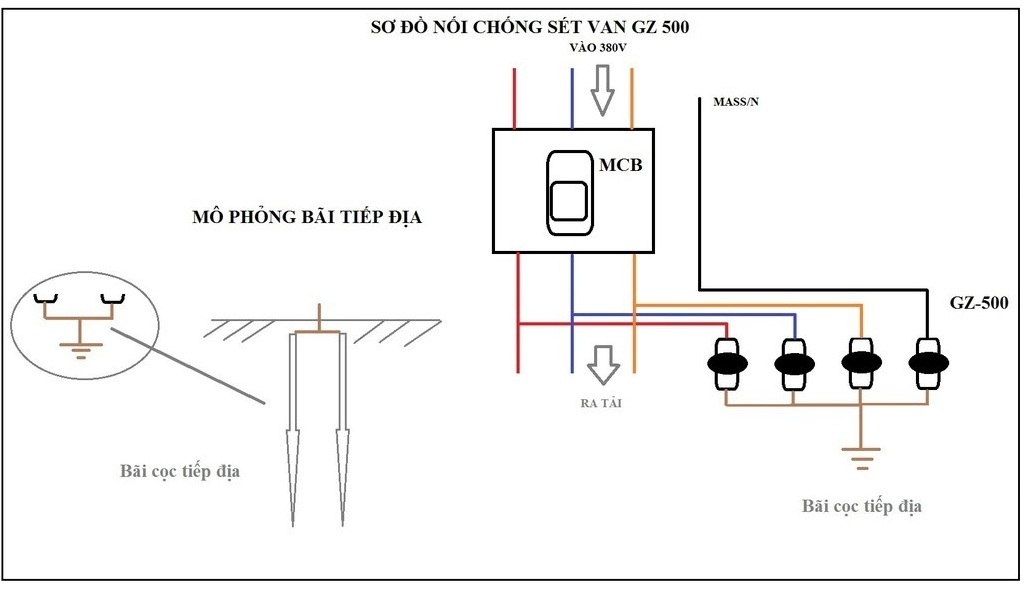

                          Sơ đồ đấu nối van chống sét GZ250

Bảng giá thiết bị chống sét van hạ thế

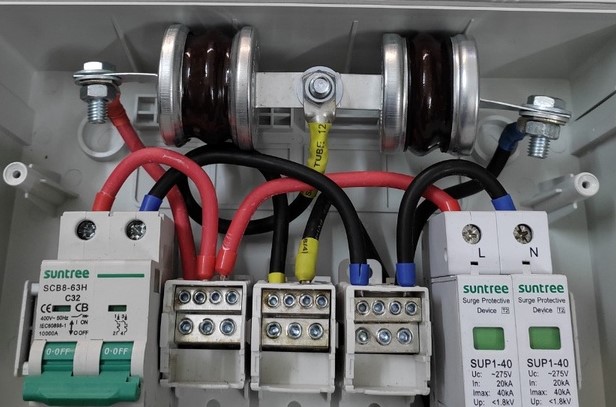

                    Lắp chống sét van hạ thế GZ250 cho tủ điện

Mọi yêu cầu về tài liệu kỹ thuật, catalogue và báo giá thiết bị chống sét van hạ thế GZ250, Quý khách vui lòng liên hệ với Chống sét Đông Nam để được hỗ trợ
