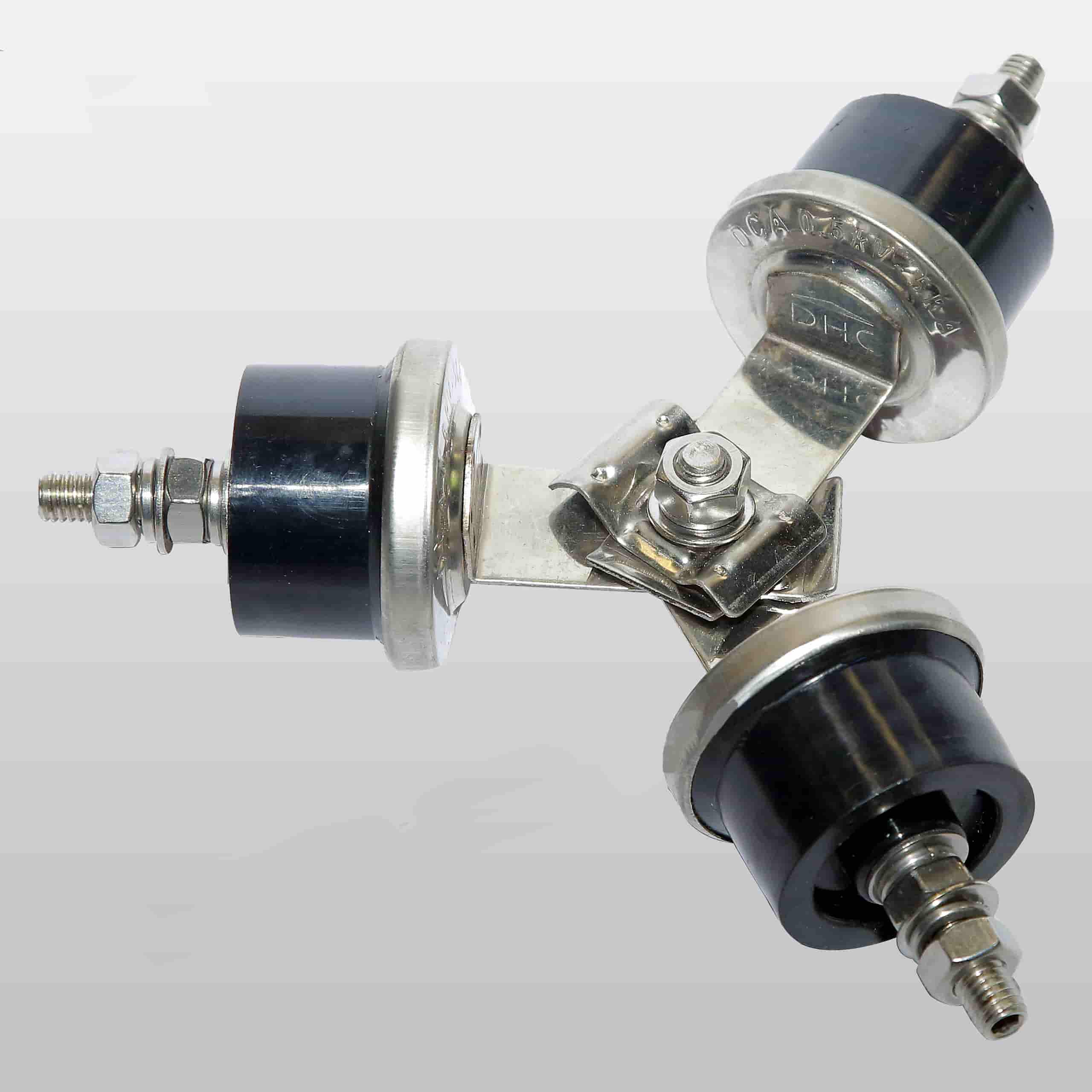

Van chống sét bằng nhựa
Chống sét van composite là sản phẩm chống sét van hạ thế loại không khe hở, khả năng hấp thụ năng lượng của sóng sét cao, thoát dòng sét nhanh, bảo vệ an toàn cho hệ thống điện. Vật liệu vỏ composite sợi thủy tinh đảm bảo độ bền cơ học, cách điện cao, dễ lắp đặt sử dụng.
Nguyên lý hoạt động của chống sét van composite
Khi có xung sét lan truyền theo đường dây cấp điện vào thiết bị . Điện áp đường dây vượt quá ngưỡng làm việc của phần tử cắt sét sơ cấp (điện áp giữa 2 dây với đất ), hai van cắt sét hoạt động đưa điện áp sét xuống đất, ghim điện áp giữa 2 dây cấp nguồn trong dải điện áp cho phép của thiết bị. Tiếp theo dòng điện đi qua mạch lọc L-C làm suy giảm các xung nhiễu do sét và quá trình cắt sét sơ cấp tạo ra. Tại đầu ra của nguồn điện, nếu điện áp trên 2 dây cấp nguồn quá cao thì khi đó phần cắt sét thứ cấp sẽ hoạt động để giữ điện áp đầu ra ở dải cho phép.

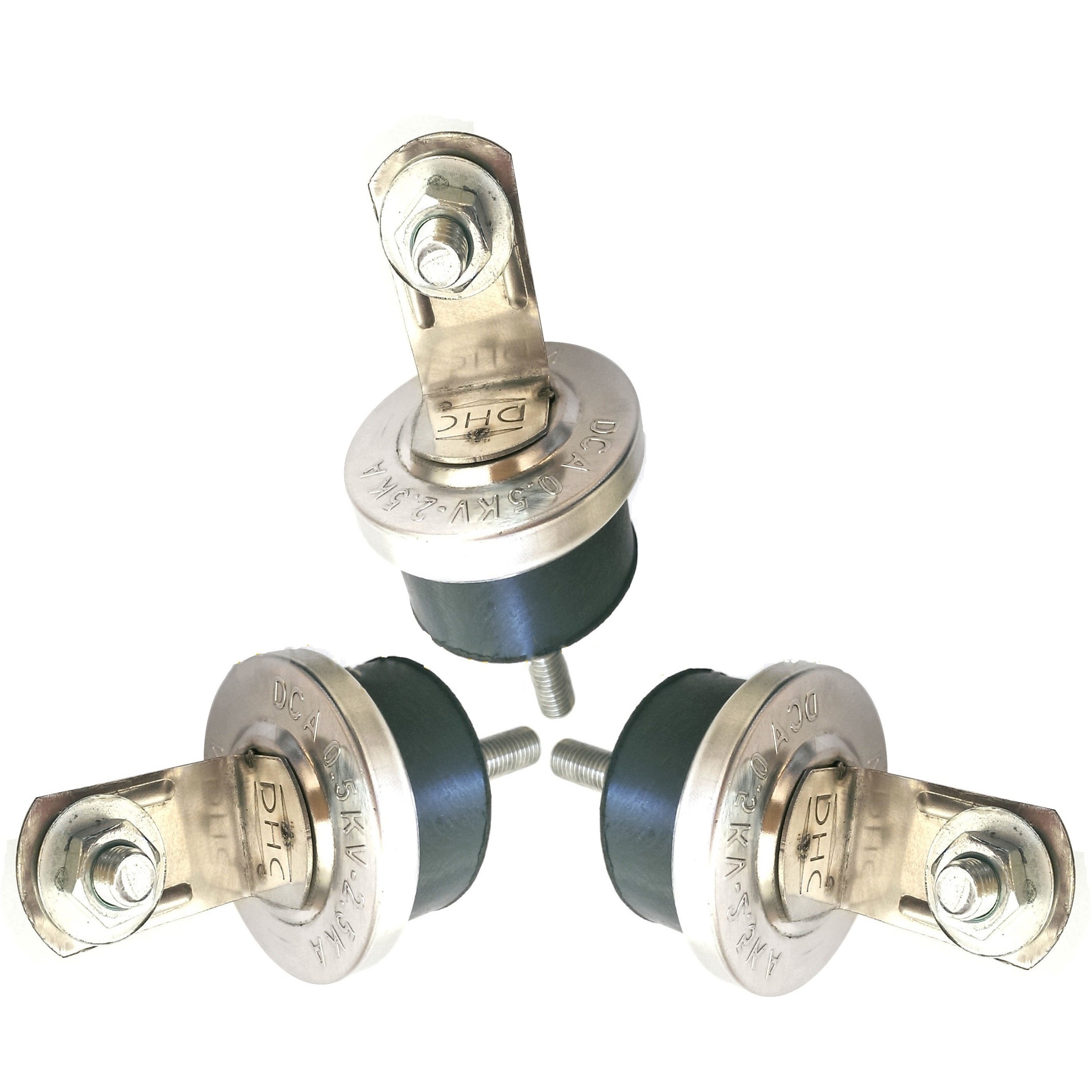

Thiết bị chống sét van hạ thế Composite

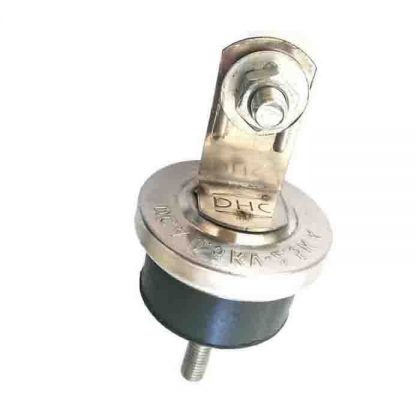

Thông số kỹ thuật Van chống sét composite
- Cắt sét sơ cấp: Sử dụng thiết bị van hạ thế composite
- Điện áp sử dụng: 220V AC (max 250 VAC)
- Cấu hình bảo vệ: L-G và N-G
- Điện áp phóng: 0,8~1,8KV (phù hợp với mạng điện công nghiệp)
- Dòng dò:≤ 0,1µA (tại điện áp 250VAC)
- Điện áp dư: ≤ 500V (dòng xung sét 8/20µs, 5kA)
- Cắt sét thứ cấp: Sử dụng thiết bị cắt sét KM40B (MOV)
- Cấu hình bảo vệ: L-N
- Điện áp hoạt động liên tục (Uc): ≤ 275vac
- Đáp ứng tiêu chuẩn 1449v2.0, IEC 61643-1:1998
- Dòng phóng danh định (In): ≥ 40KA (8/20µs)
- Dòng phóng tối đa (max): ≥ 80KA (8/20µs)
- Điện áp danh định: 220V - 500V
- Tần số định mức: 50Hz
- Quy cách đóng gói: Túi nylon/ thùng carton
Cách lắp đặt chống sét van hạ thế Composite:

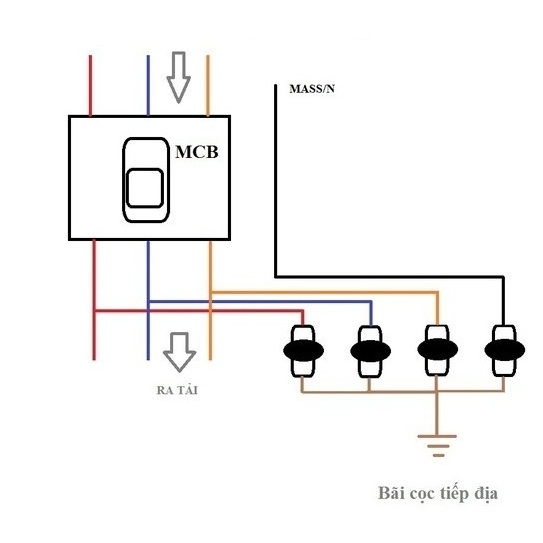

Sơ đồ đấu nối chống sét van hạ thế Composite
Bảng giá thiết bị chống sét van hạ thế
Tên thiết bị | Xuất xứ | Đơn giá (đồng) |
Chống sét van hạ thế GZ 220 | Việt Nam | 80.000 |
Chống sét van hạ thế GZ 250 | Việt Nam | 60.000 |
Chống sét van hạ thế GZ 500 | Việt Nam | 50.000 |
Chống sét van hạ thế Composite | Việt Nam | 150.000 |
Mọi yêu cầu về tài liệu kỹ thuật, catalogue, điều khoản mua bán và báo giá chống sét van hạ thế composite, Quý khách vui lòng liên hệ với Chống sét Đông Nam để được hỗ trợ
