Thiết bị cắt lọc sét nguồn điện 1 pha DM2-20A-230-IR Cirprotec

Còn hàng

Giá: 0₫

Tổng quan

Thiết bị chống sét lan truyền CPT DM2-20A-230-IR

Cirprotec DM2-20A-230-IR là thiết bị chống sét được thiết kế với cấp bảo vệ cho các thiết bị tải ở mức 2 & 3.
Thiết bị cắt lọc sét 1 pha dòng tải 20A CPT DM2-20A-230-IR có màn hình hiển thị trạng thái làm việc của thiết bị. Khi ô cửa sổ màu xanh thiết bị CPT DM2-20A-230-IR hoạt động bình thường, khi ô cửa sổ chuyển sang màu đỏ cần

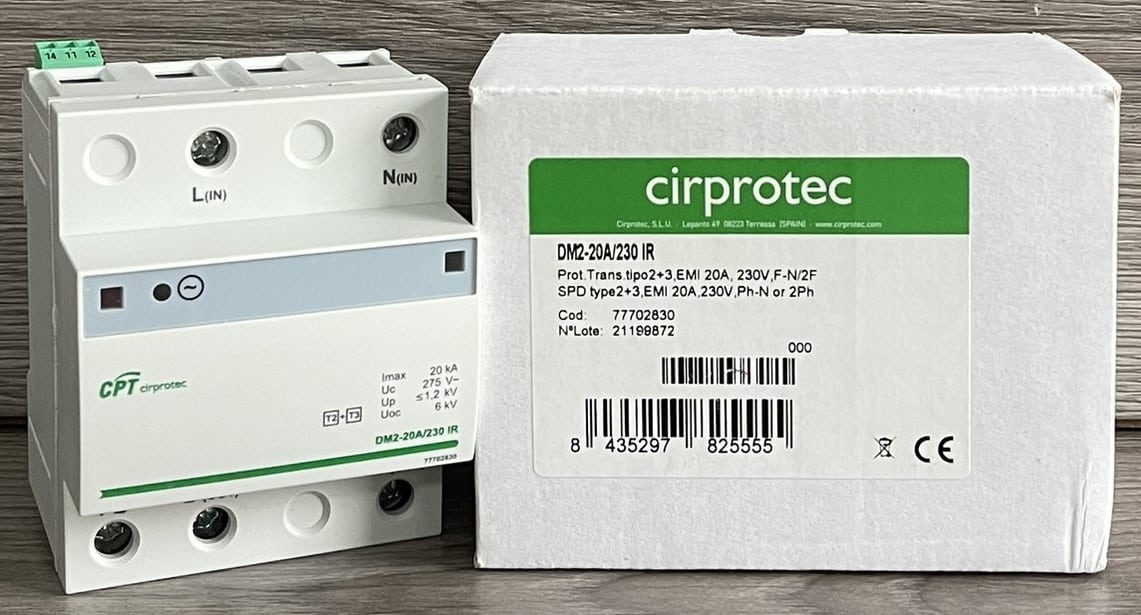

Thiết bị cắt lọc sét 1 Cirprotec DM2-20A-230-IR

       Thiết bị cắt lọc sét 1 pha Cirprotec DM2-20A-230-IR

Thông số kỹ thuật bộ chống sét lan truyền 1 pha CPT DM2-20A-230-IR

- Cấu hình nội bộ   1P + N
- Số cực    2
- Không. Mô-đun đường ray DIN      4
- Cài đặt     (LN-PE); (L1-L2-PE)
- Sự sắp xếp    Monobloc
- Cấu hình mạng     TT, TNS
- Chứng chỉ    CE
- Chỉ định theo    EN 61643-11 Loại 2 + 3
- Chỉ định theo    IEC 61643-11  Hạng II + III
- Vật liệu cách nhiệt & lớp dễ cháy   PC + GF; V-0
- Bao vây    IP 20

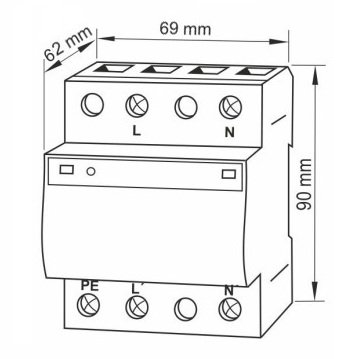

kích thước thiết bị cắt lọc sét lan truyền CPT

Kích thước thiết bị chống sét lan truyền 1 pha CPT DM2-20A-230-IR
- Phạm vi nhiệt độ   -40 ºC ... +80 ºC
- Cung cấp hiệu điện thế       230/400 [V]
- Điện áp danh định AC 50-60 Hz (LN)                  Un (LN)               230        [V]
- Điện áp hoạt động liên tục tối đa   (LN)               Uc (LN)               275        [V]
- Điện áp hoạt động liên tục tối đa (L-PE)             Uc (L-PE)            320         [V]
- Điện áp hoạt động liên tục tối đa (N-PE)            Uc (N-PE)            320         [V]
- Dòng xả tối đa (8/20) (L-PE)                               Imax (L-PE)          20         [kA]
- Dòng xả tối đa (8/20) (N-PE)                              Imax (N-PE)          20         [kA]
- Dòng xả danh định (8/20) (L-PE)                        Trong (L-PE)        10         [kA]
- Dòng xả danh định (8/20) (N-PE)                       Trong (N-PE)        10 b      [kA]
- Dòng xả danh định (8/20)                                   Trong                    10         [kA]
- Mức bảo vệ điện áp (L-PE) ở In                         Lên (L-PE)         ≤ 1,2        [kV]
- Cầu chì dự phòng tối đa                                                                    20 A      [gG]
- Điện áp xả kết hợp (1,2 / 50)                               Uoc                         6         [kV]
- Dòng điện danh định AC 50-60 Hz                      TRONG                 20        [MỘT]
- Bộ lọc EMI                                                                                       đúng
- Suy hao bộ lọc · Chế độ vi sai (tối đa)                                              74          [dB]
- Bộ lọc suy giảm · Chế độ phổ biến (tối đa)                                       82          [dB]
- Sự liên quan   Loạt
- Chỉ dẫn từ xa   đúng
- Dấu hiệu kết thúc vòng đời trực quan đúng

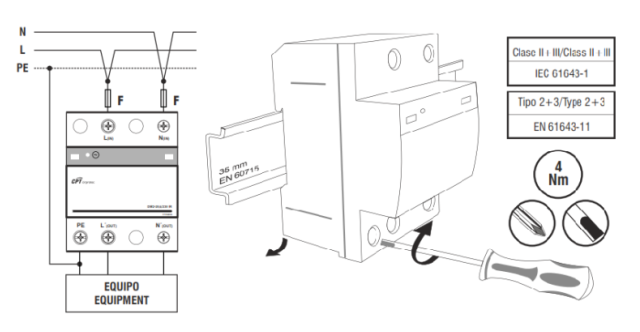

Hướng dẫn lắp đặt bộ chống sét CPT 1P

Hướng dẫn lắp đặt bộ chống sét DM2-20A-230-IR

    Sơ đồ đấu nối thiết bị cắt lọc sét CPT DM2-20A-230-IR

Mọi thông tin về sản phầm thiết bị cắt lọc sét 1 pha và Báo giá CPT DM2-20A-230-IR , Quý khách vui lòng liên hệ với Chống sét Đông Nam để được tư vấn chi tiết.
