Đai đẳng thế (còn gọi là vòng đẳng thế) là một hệ thống dây dẫn hoặc thanh kim loại được lắp đặt xung quanh công trình nhằm đảm bảo mọi phần của hệ thống có cùng điện thế, giúp giảm thiểu chênh lệch điện áp và bảo vệ con người, thiết bị khỏi nguy cơ phóng điện hoặc hư hỏng do xung điện.
1. Chức năng của vòng / đai đẳng thế
-
Giảm chênh lệch điện áp: Giúp cân bằng điện thế giữa các thiết bị và kết cấu kim loại.
-
Bảo vệ an toàn con người: Hạn chế nguy cơ giật điện do chênh lệch điện thế giữa các bề mặt kim loại.
-
Bảo vệ thiết bị điện: Giảm nguy cơ hư hỏng do điện áp tăng đột ngột hoặc dòng điện rò.
-
Tăng hiệu quả hệ thống chống sét: Giúp phân tán dòng sét đồng đều hơn khi kết hợp với hệ thống tiếp địa.
2. Cấu tạo và lắp đặt đai đẳng thế
-

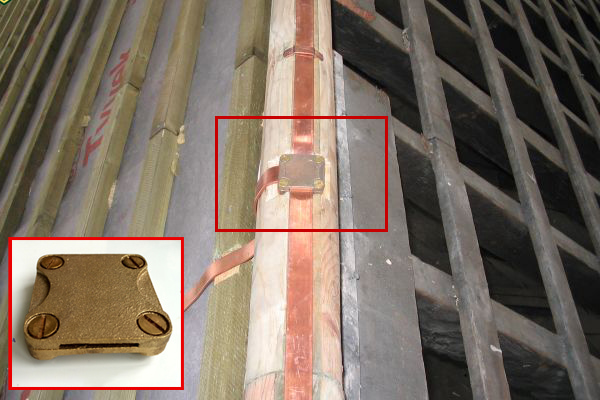

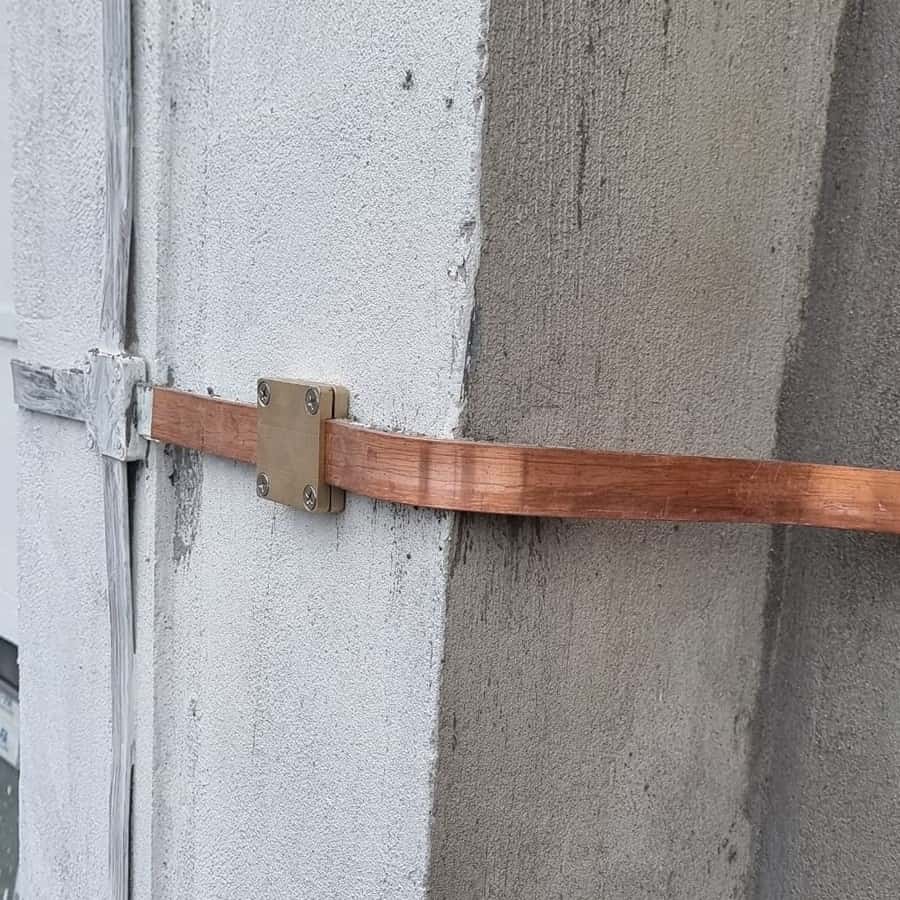

Vật liệu sử dụng: Thường làm bằng dây đồng trần hoặc băng đồng hoặc thép mạ kẽm, mạ đồng để đảm bảo độ dẫn điện tốt và chống ăn mòn.
-
Cách lắp đặt:
-
Bao quanh công trình, kết nối với hệ thống tiếp địa.
-
Liên kết các cột thép, cốt thép của tòa nhà để tạo thành một hệ thống thống nhất.
-

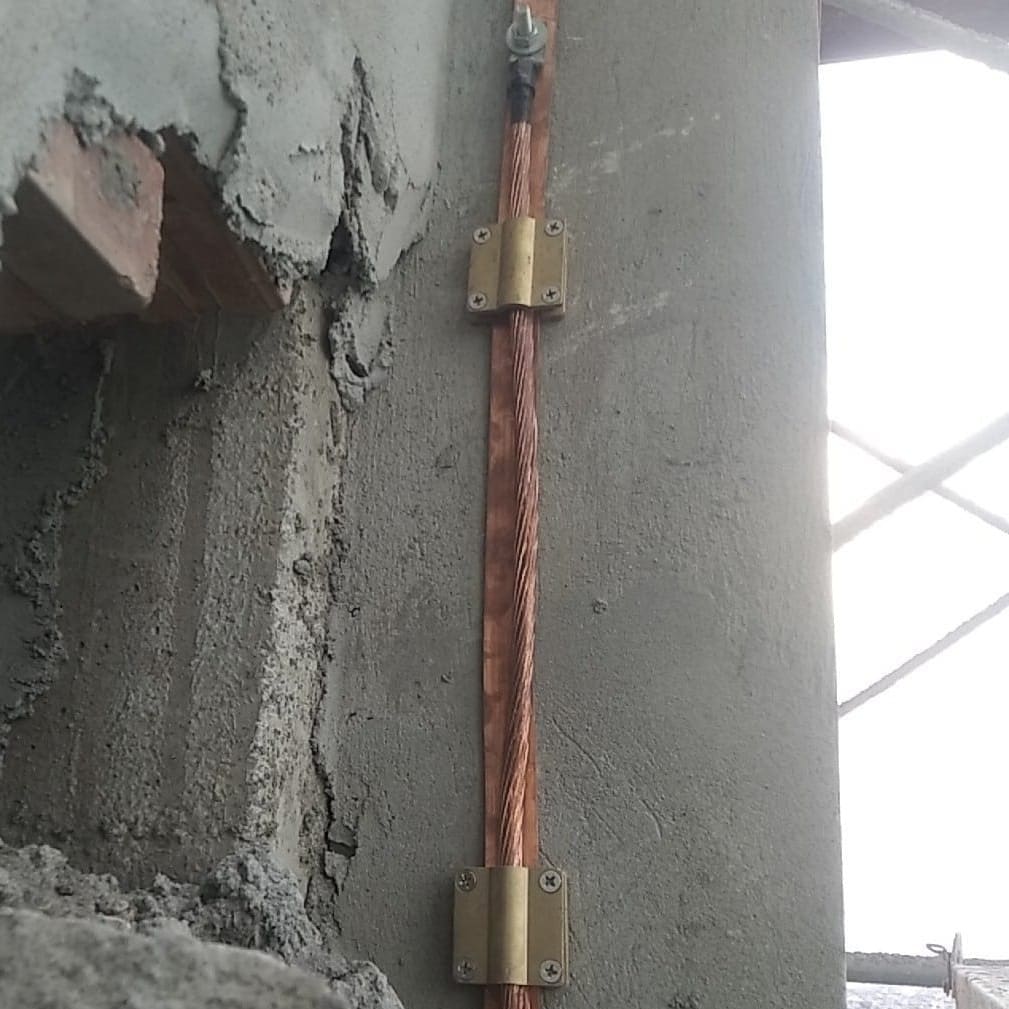

Kết nối với các thiết bị điện, ống dẫn kim loại, thang máng cáp để đảm bảo chúng có cùng điện thế.
-
-
Vị trí phổ biến: Tầng hầm, sàn kỹ thuật, mái nhà, xung quanh công trình.
3. Phân loại đai đẳng thế
-
Đai đẳng thế chính: Liên kết toàn bộ hệ thống tiếp địa của tòa nhà.
-
Đai đẳng thế phụ: Kết nối các thiết bị điện với hệ thống tiếp địa.
-
Đai đẳng thế chống sét: Được thiết kế để cân bằng điện thế giữa các bộ phận của hệ thống chống sét.
4. Tiêu chuẩn lắp đặt
-
IEC 60364-4-41 – An toàn điện trong hệ thống điện hạ áp.
-
IEC 62305-3 – Bảo vệ công trình khỏi tác động của sét.
-
TCVN 9385:2012 – Tiêu chuẩn chống sét tại Việt Nam.
5. Ứng dụng thực tế
-
Các tòa nhà cao tầng, tòa nhà văn phòng, trung tâm dữ liệu.
-
Nhà máy công nghiệp, nhà máy công nghệ cao, trạm biến áp, hệ thống năng lượng mặt trời.
-
Bệnh viện, sân bay, khu công nghiệp, kho chứa xăng dầu.
