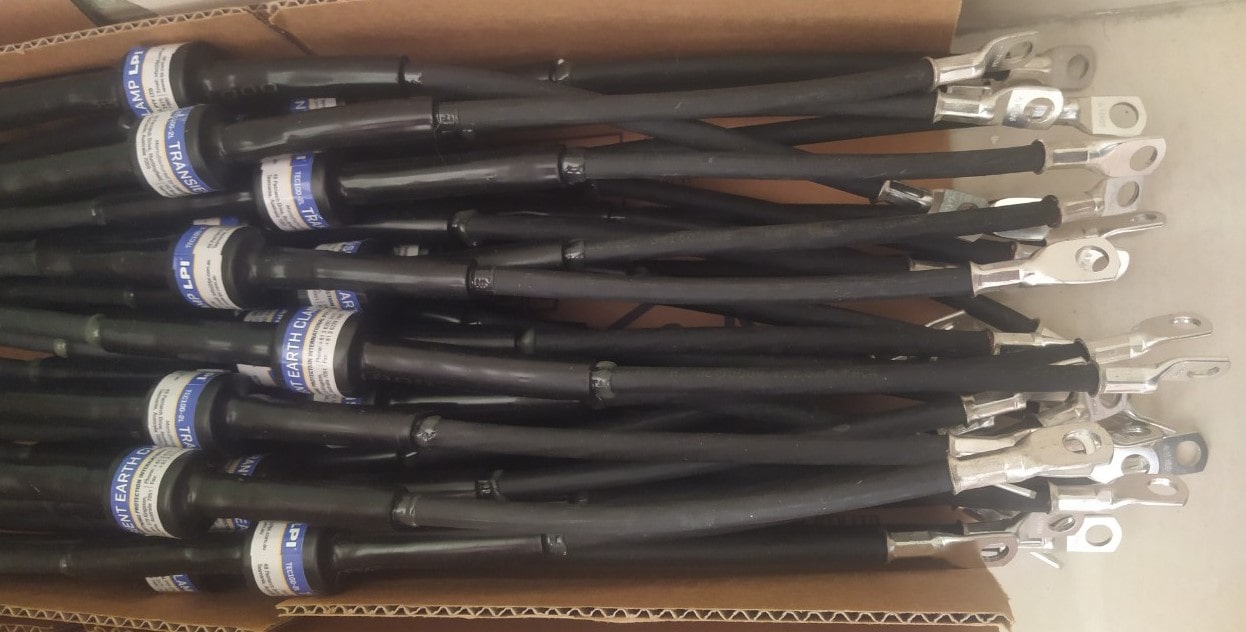

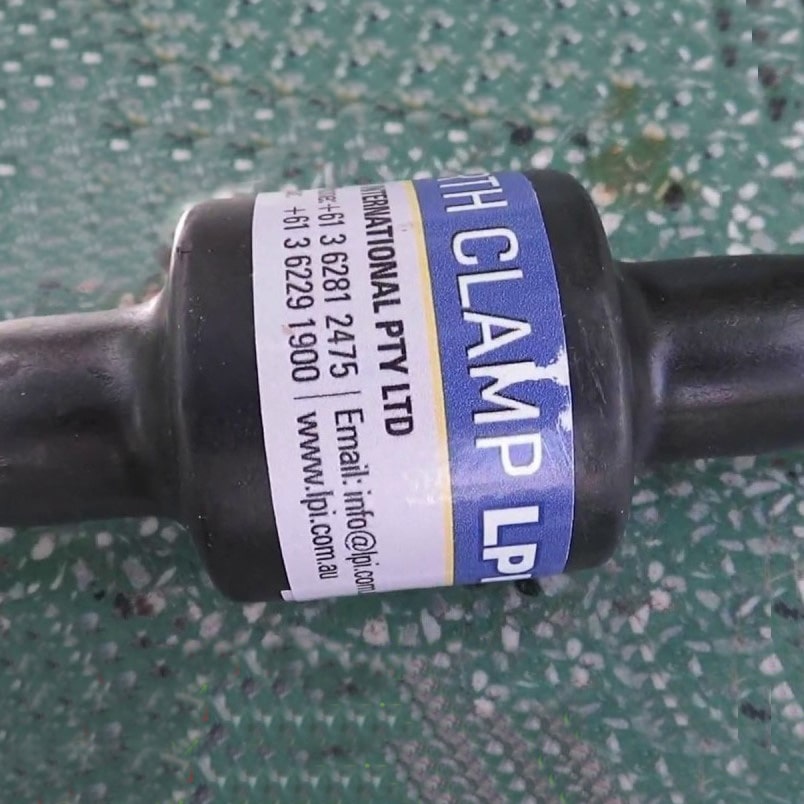

Thiết bị Van đẳng thế TEC-100 (Mã mới: TEC100-2L)
- Van cân bằng đẳng thế TEC-100 2L là giải pháp cho hệ thống chống sét có nhiều hệ thống tiếp địa nối đất, tiếp địa gần nhau hoặc gần một hệ thống nối đất, tiếp địa của hệ thống điện, điện nhẹ khác.

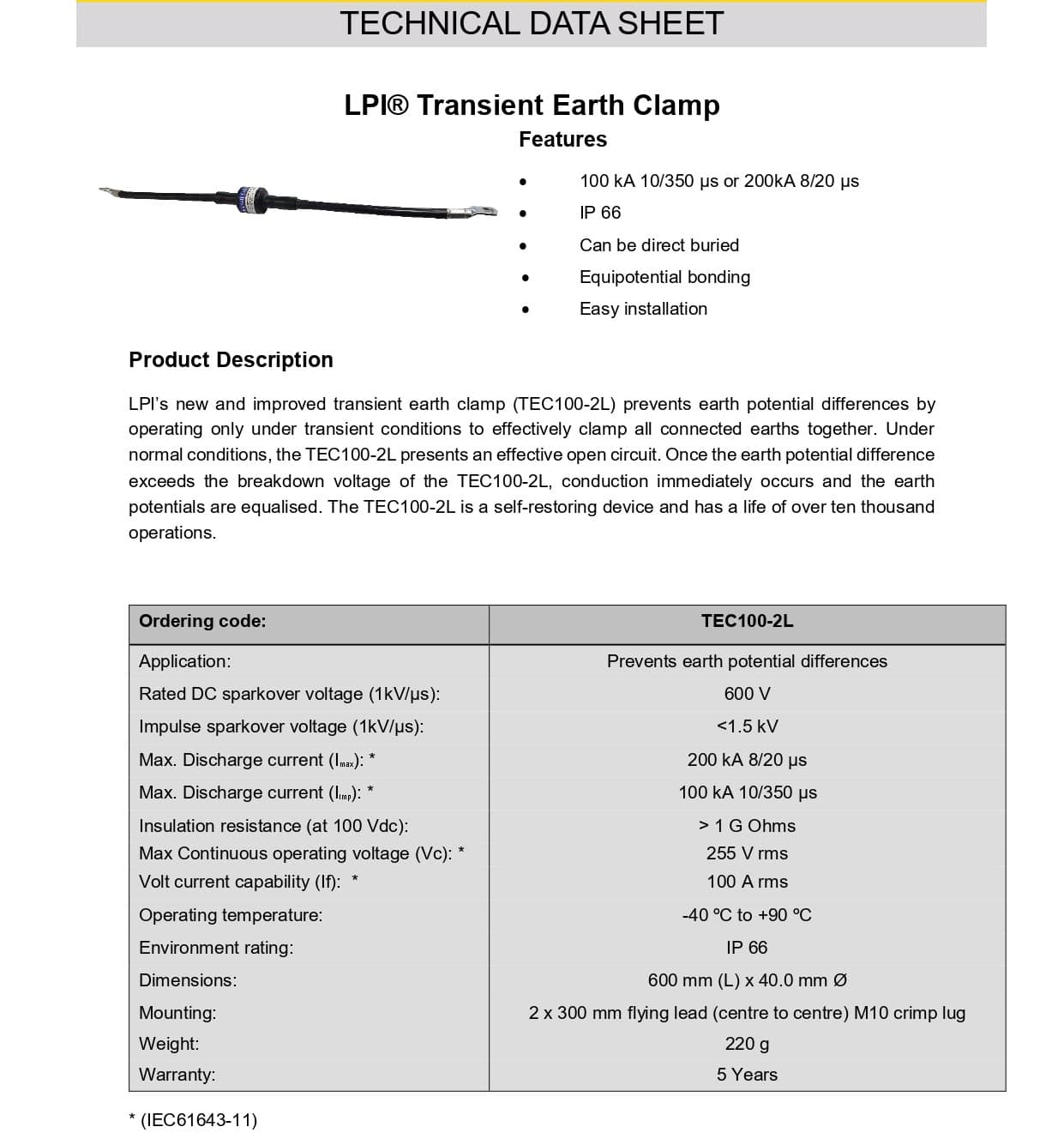

- Tải Catalogue van cân bằng đẳng thế TEC 100: Tại đây

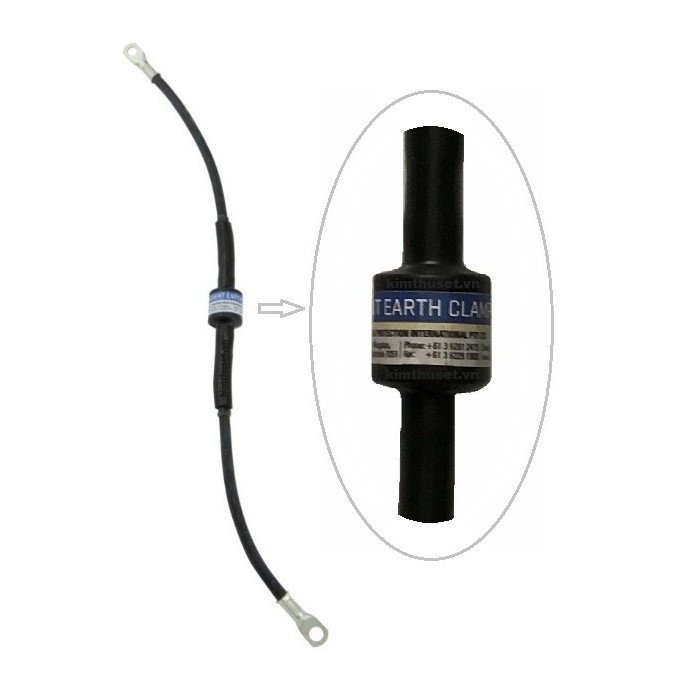

Van cân bằng đẳng thế LPI TEC 100-2L
Nguyên lý hoạt động chống sét van cân bằng đẳng thế LPI TEC 100-2L
- Nguyên lý hoạt động của van đẳng thế TEC100-2L: Khi công trình có nhiều hệ thống nối đất gần nhau, chúng ta cần sử dụng van đẳng thế TEC-100 liên kết giữa các hệ thống tiếp địa này.
- Hoạt động của TEC-100 2L ở chế độ bình thường là một van hở mạch. Khi điện áp của một hệ thống nối đất vượt quá ngưỡng đánh thủng, TEC-100 đóng mạch để san bằng điện thế giữa các hệ thống nối đất. Thiết bị này có thể chịu được dòng sét lên đến 60KA ( 10/350µs) hoặc 150KA (8/20µs).

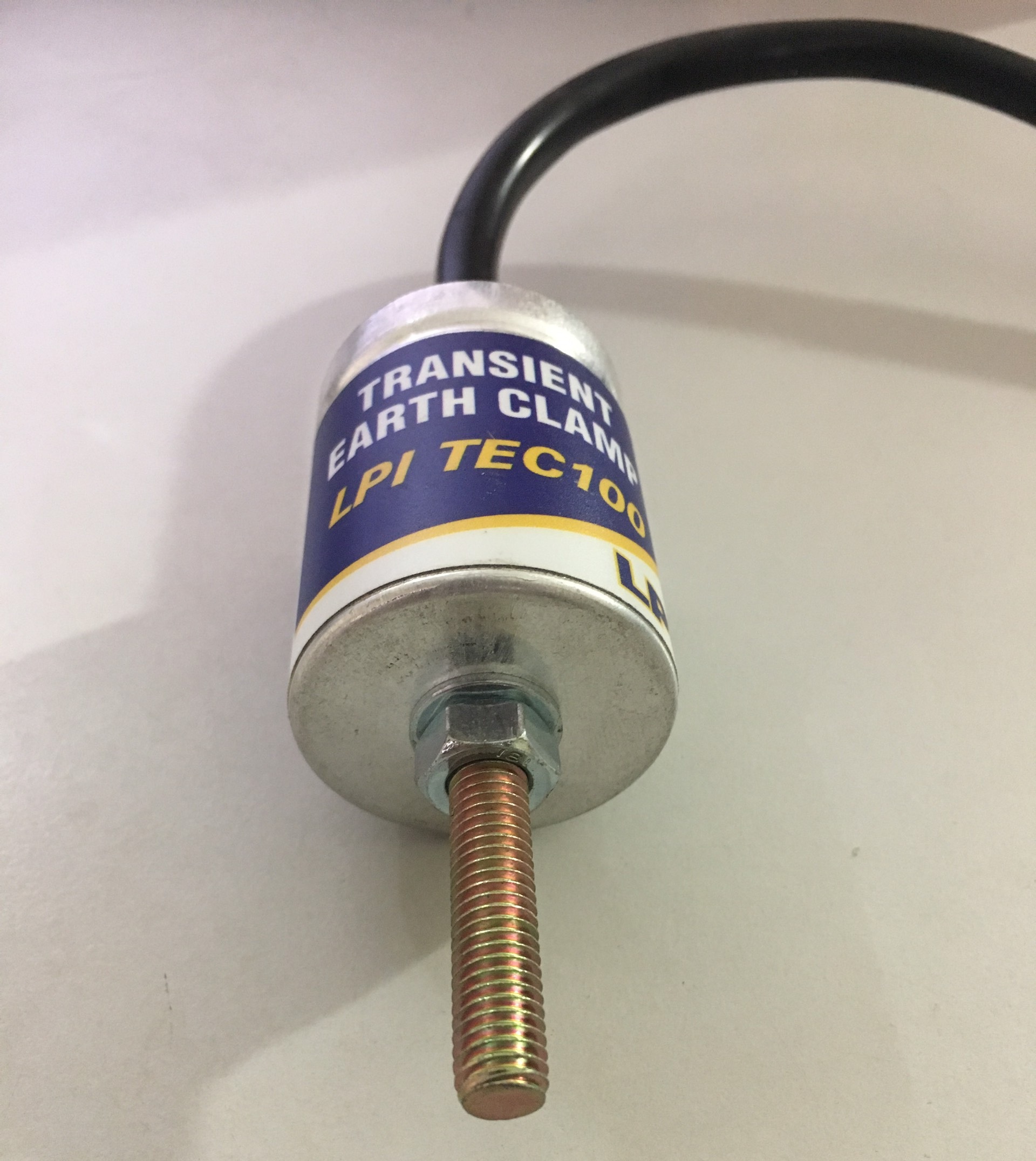

Van cân bằng đẳng thế LPI TEC 100
Ứng dụng thiết bị chống sét LPI TEC 100-2L
- Tác dụng của van đẳng thế trong cùng một công trình thông thường có 03 hệ thống tiếp địa: Hệ thống tiếp địa chống sét trực tiếp, tiếp địa an toàn điện, tiếp địa làm việc. Khi xẩy ra hiện tượng sét đánh trực tiếp, dòng sét sẽ được tản xuống đất hệ thống tiếp địa như vậy sẽ tạo sự chênh lệch điện áp giữa tiếp địa chống sét và các hệ thống tiếp địa khác có trong lòng đất gây nên hiện tượng đánh ngược vào thiết bị.
- Để khắc phục hiện tượng này người ta dùng con nối đặc biệt gọi là thiết bị đẳng thế TEC (The Transient Earth Clamp). Thiết bị đẳng thế hoạt động như một mạch hở đảm bảo cho các hệ thống tiếp đất trong trạng thái bình thường sẽ tách biệt nhau, khi có sự chênh áp thiết bị này sẽ đóng lại tạo nên sự cân bằng đẳng thế.
- Vị trí lắp đặt van đẳng thế có thể lắp đặt ở trong lòng đất, trong hộp kiểm tra hoặc tại bảng đồng tiếp địa.

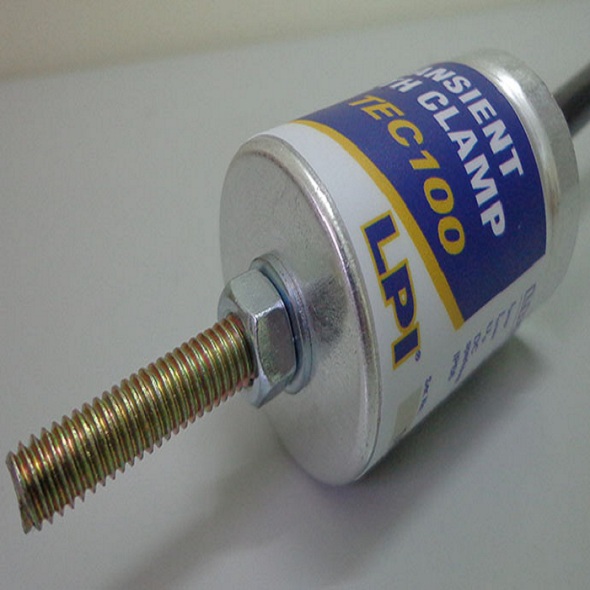

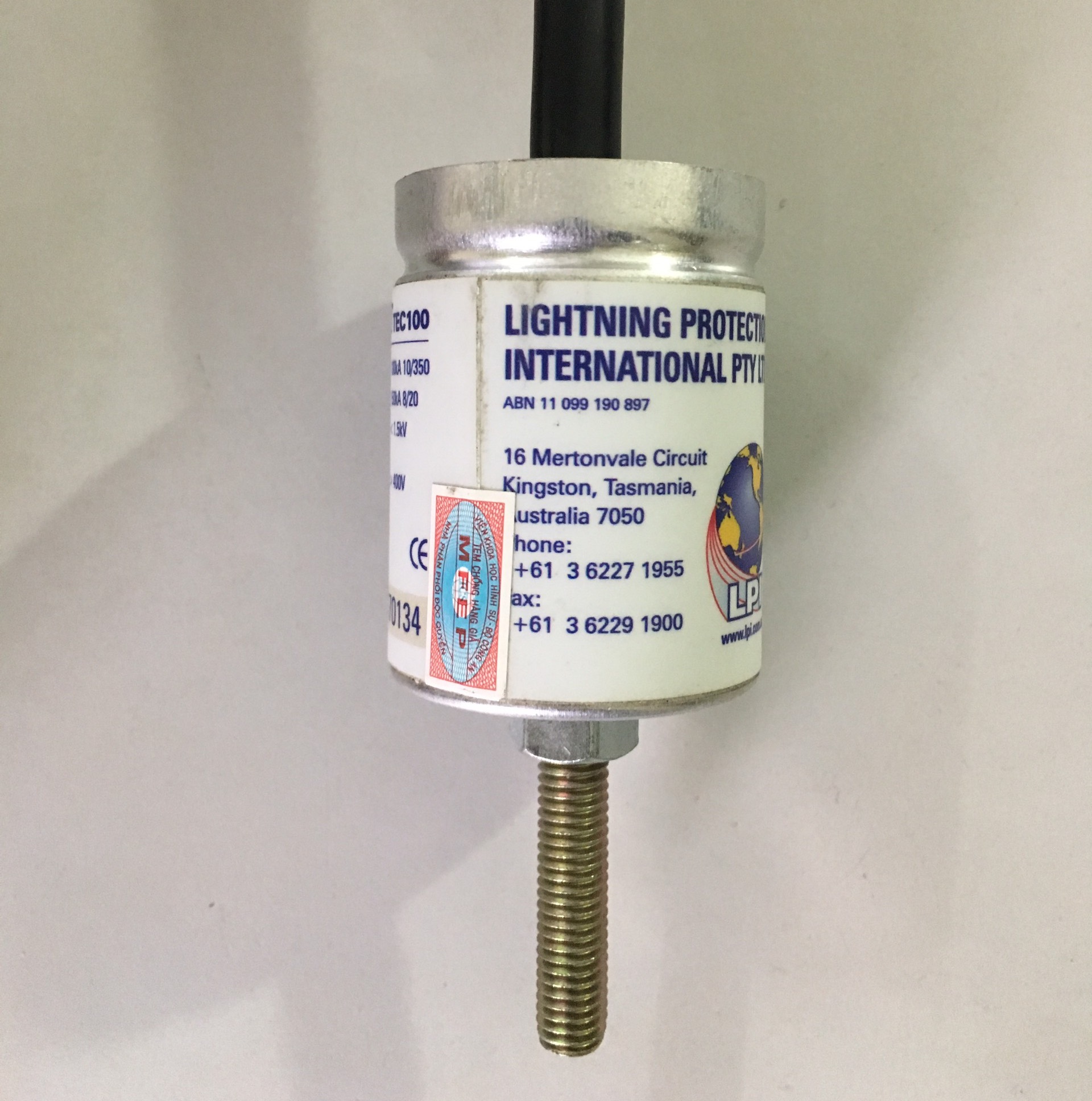

Van cân bằng đẳng thế LPI TEC 100
Thông số lỹ thuật TEC100-2L:
- Ứng dụng van cân bằng đẳng thế TEC: Ngăn chặn chênh lệch điện áp bước
- Điện áp định mức một chiều (100V/s) : 350V
- Dung sai thiết bị đẳng thế đất: +/- 20%
- Điện áp xung (1kV/ms): 1000V
- Điện áp vòng thiết bị đẳng thế đất: > 80V
- Khả năng chịu cách điện ở mức 100VDC: > 1 G Ohms
- Điện dung (1MHz): 10pF
- Khả năng chịu xung (50Hz, 1 giây, 5 lần): 100A
- Dòng xung định mức (8/20ms): 100kA
- Dòng tối đa (8/20ms, 1 lần): 150kA
- Dòng tối đa (10/350 ms, 1 lần): 60kA
- Mã hàng thiết bị đẳng thế đất: LPI TEC-100 2L
- Xuất xứ: LPI
- Bảo hành: 12 tháng.

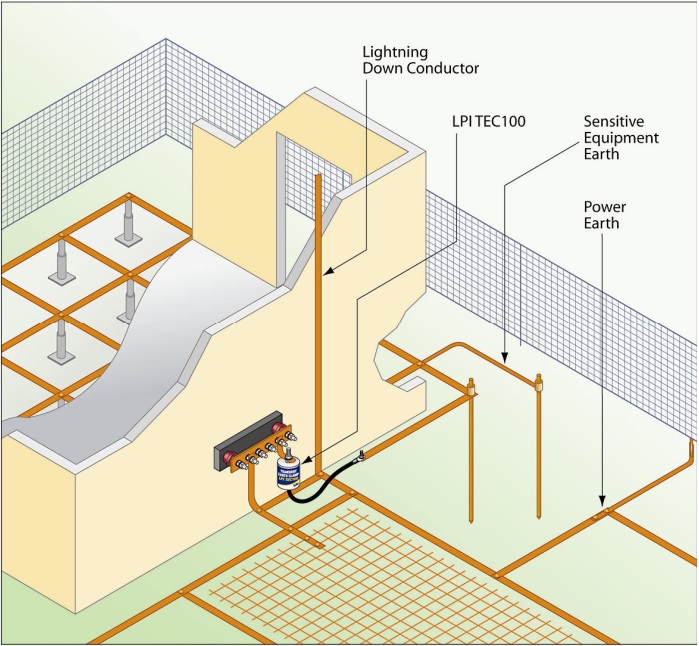

Sơ đồ đấu nối - Cách lắp đặt Van đẳng thế TEC 100 (TEC100-2L)
Mọi yêu cầu về tài liệu kỹ thuât, catalogue, điều khoản mua bán và báo giá van đẳng thế TEC 100 (TEC100-2L), Quý khách vui lòng liên hệ Chống sét Đông Nam để được hỗ trợ.
