Tiếp địa điện nhẹ là gì ? Tiêu chuẩn tiếp địa điện nhẹ

"Tiếp địa điện nhẹ" là một thuật ngữ thường dùng trong ngành điện dân dụng và công nghiệp – để chỉ hệ thống tiếp đất (nối đất) cho các thiết bị thuộc hệ thống điện nhẹ.

1. Hệ thống điện nhẹ là gì?

Điện nhẹ (ELV - Extra Low Voltage) là hệ thống điện hoạt động ở mức điện áp thấp (thường dưới 50V AC hoặc 120V DC), dùng cho các thiết bị không tiêu tốn nhiều điện năng như:

  • Hệ thống camera giám sát (CCTV), báo động chống trộm

  • Hệ thống mạng LAN, điện thoại, Internet

  • Hệ thống âm thanh, truyền hình

  • Hệ thống báo cháy, chống trộm

  • Hệ thống điều khiển tự động

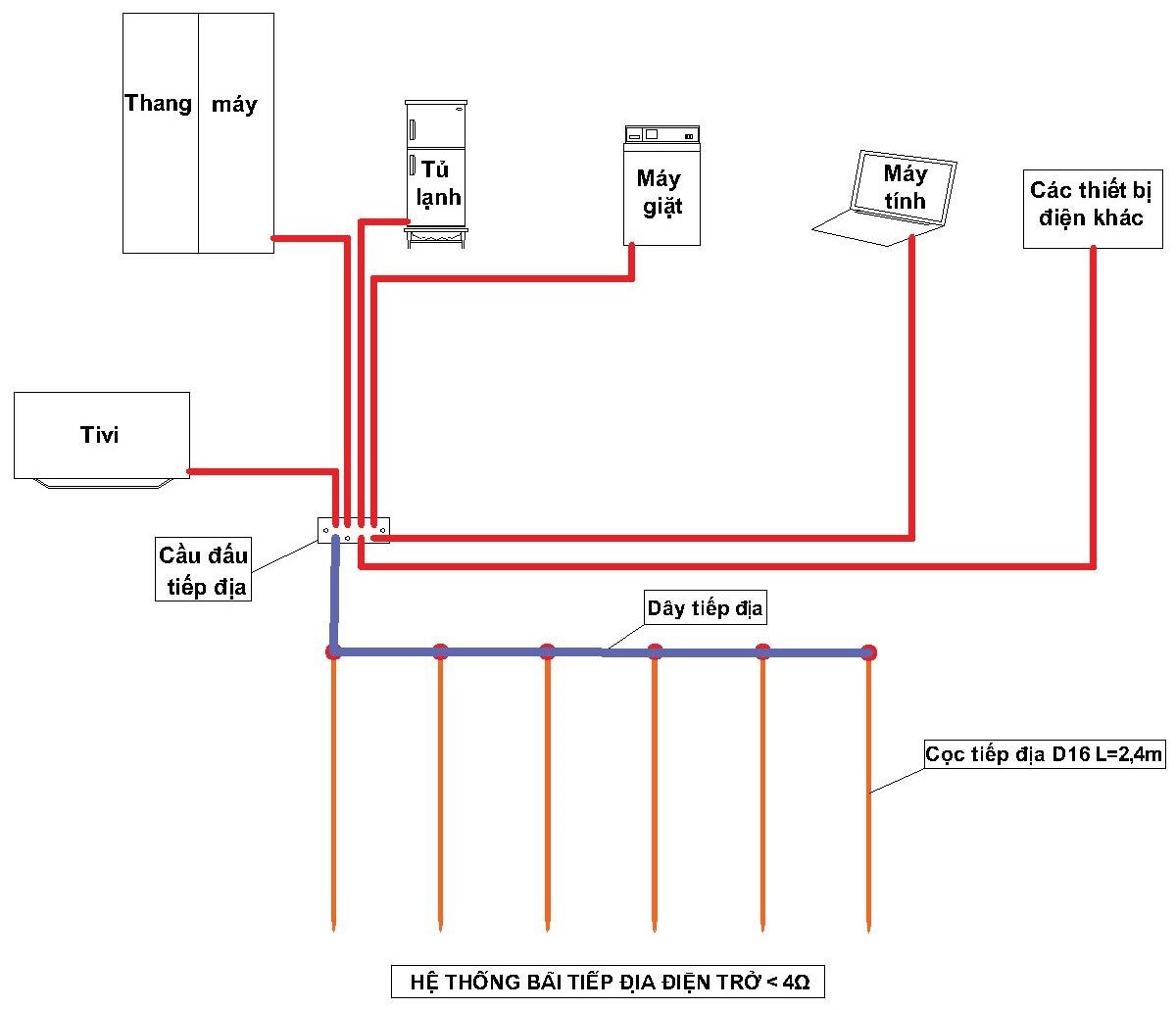

Hệ thống tiếp địa điện nhẹ là gì

2. Tiếp địa điện nhẹ là gì?

Tiếp địa điện nhẹ là việc nối đất cho các thiết bị điện nhẹ nhằm mục đích:

  • Bảo vệ người dùng khỏi nguy cơ điện giật do rò rỉ điện.

  • Bảo vệ thiết bị khỏi hư hỏng do sét đánh hoặc nhiễu điện từ.

  • Giảm nhiễu cho các tín hiệu truyền thông, đảm bảo hiệu suất hoạt động của hệ thống.

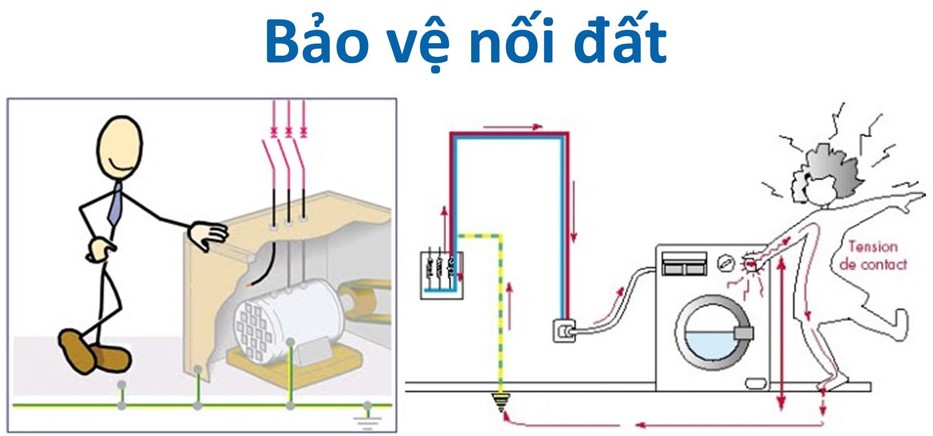

Tiếp địa chống gật thiết bị điện

3. Tiêu chuẩn tiếp địa điện nhẹ

Tiêu chuẩn tiếp địa cho hệ thống điện nhẹ rất quan trọng để bảo vệ thiết bị khỏi xung sét, nhiễu điện từ và đảm bảo an toàn vận hành lâu dài. Dưới đây là các tiêu chuẩn và nguyên tắc tiếp địa cho hệ thống điện nhẹ

  • TCVN 4756:1989: Quy phạm nối đất và nối không các thiết bị điện
  • IEC 60364-5-54: Tiêu chuẩn quốc tế về hệ thống tiếp địa và nối đất bảo vệ
  • IEEE Std 142 (Green Book): Hướng dẫn thiết kế tiếp địa cho hệ thống điện
  • NFPA 70 (NEC): Bộ quy chuẩn điện quốc gia Hoa Kỳ - có phần về tiếp địa cho hệ thống điện nhẹ

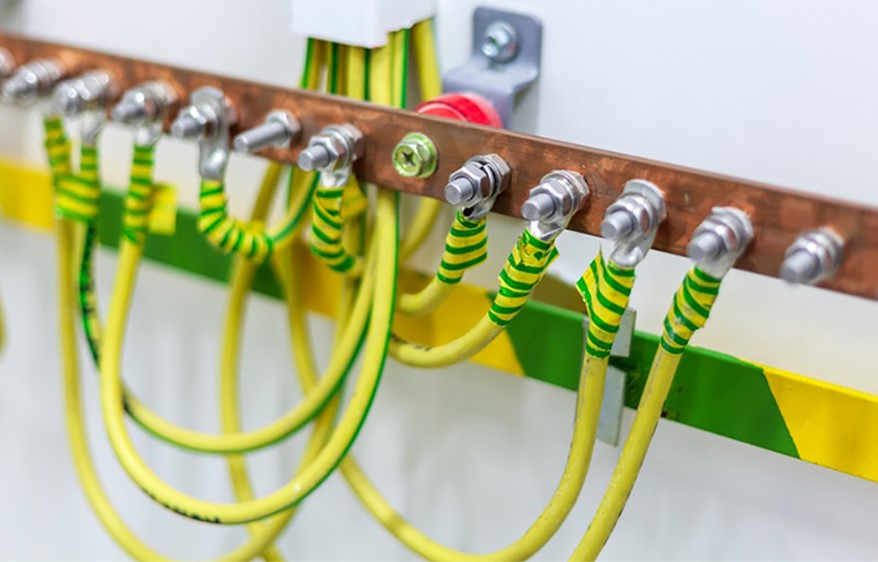

Cầu đấu tiếp địa an toàn điện

4. Nguyên tắc thiết kế hệ thống tiếp địa điện nhẹ

  • Để tránh nhiễu, xung áp cao lan sang hệ thống điện nhẹ, nên tách riêng hệ thống tiếp địa cho điện nhẹ.

  • Các hệ thống tiếp địa điện nhẹ phải được liên kết (equipotential bonding) tại một điểm chung (thường tại tủ tổng hoặc bảng đồng trung tính) để tránh chênh lệch điện thế nguy hiểm.

  • Dây tiếp địa cho điện nhẹ thường là dây đồng trần hoặc bọc cách điện, tiết diện từ 6mm² đến 25mm², tùy theo chiều dài và công suất hệ thống.

  • Các tủ rack, tủ mạng, hệ thống camera trung tâm… nên có thanh cái (busbar) để gom các đầu tiếp địa lại và nối xuống hệ thống tiếp địa chính.
