Thiết bị chống sét lan truyền cho thiết bị y tế, bệnh viện – Giải pháp bảo vệ an toàn & Ổn định hệ thống điện y tế

1. Vì sao bệnh viện bắt buộc phải lắp thiết bị chống sét lan truyền?

 Trong bệnh viện, máy móc y tế có giá trị hàng tỷ đồng và yêu cầu nguồn điện ổn định – sạch – liên tục, đặc biệt là các thiết bị:

  • Máy chụp cộng hưởng từ (MRI)
  • Máy CT Scanner
  • Máy X-ray kỹ thuật số
  • Hệ thống xét nghiệm – sinh hóa – miễn dịch
  • Hệ thống PACS, LIS, HIS
  • Monitor bệnh nhân
  • Máy thở, máy gây mê, máy siêu âm
  • Hệ thống phòng mổ – ICU – NICU

Thiết bị chống sét điện 1 pha bảo vệ thiết bị y tế, bệnh viện

 Những thiết bị này cực kỳ nhạy với:
 ✔ Xung sét lan truyền từ lưới điện
 ✔ Tăng áp, sụt áp, nhiễu điện
 ✔ Dòng quá độ do switching điện trong bệnh viện
 Chỉ một xung sét 1–2kV cũng có thể phá hỏng board mạch của thiết bị y tế, gây:

  • Hỏng máy → chi phí sửa chữa lớn
  • Ngưng hoạt động phòng mổ, phòng khám → mất doanh thu
  • Ảnh hưởng đến an toàn bệnh nhân

 Vì vậy, lắp thiết bị chống sét lan truyền (SPD) cho bệnh viện là yêu cầu bắt buộc theo:

  • IEC 61643-11
  • NFPA 99 – Health Care Facilities Code
  • TCVN 9385:2012 – Chống sét cho công trình

Thiết bị chống sét cho thiết bị ý tế bệnh viện

2. Các dòng SPD cần thiết cho hệ thống thiết bị y tế trong bệnh viện

 Hệ thống bệnh viện cần lắp đa tầng thiết bị chống sét SPD để bảo vệ tuyệt đối:
 2.1. SPD Type 1 – Chống sét lan truyền cấp nguồn chính
  Vị trí lắp: Tủ điện tổng bệnh viện, đầu vào lưới 3 pha 380/400V.
     Tác dụng:

  • Chặn sét từ đường dây trung thế
  • Bảo vệ toàn bộ hệ thống khỏi dòng sét trực tiếp

 2.2. SPD Type 2 – Chống xung lan truyền cho tủ phân phối (MSB – DB – ATS – UPS)
 Vị trí:

  • Tủ điện khu ICU, NICU
  • Phòng mổ
  • Khu xét nghiệm
  • Tủ DB cấp cho các phòng chức năng

 Tác dụng:

  • Giảm biên độ xung đột biến còn dưới 1.5kV
  • Bảo vệ tầng giữa – tránh phá hỏng UPS, máy phát, ATS

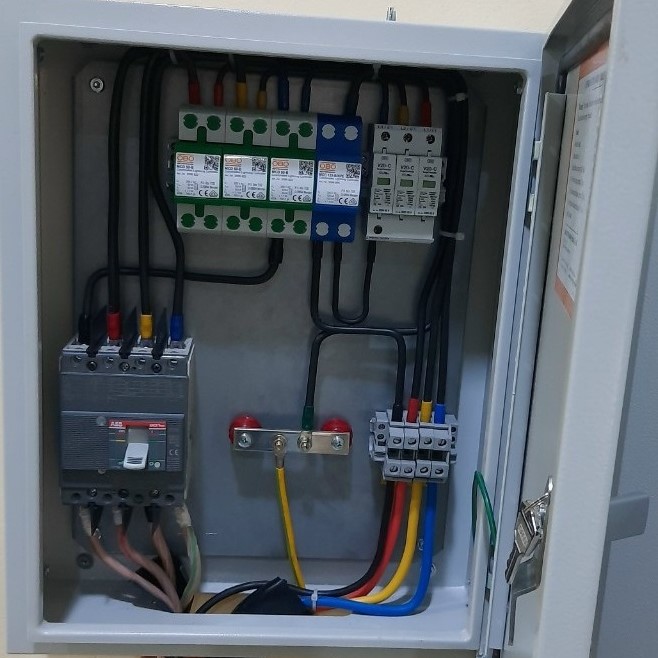

lắp thiết bị chống sét OBO cho tủ điện tổng bệnh viện

 2.3. SPD Type 3 – Bảo vệ chuyên dụng cho thiết bị y tế
 Vị trí: Lắp gần ngay thiết bị y tế, tại ổ cắm hoặc tủ cấp cuối.
 Ứng dụng:

  • Bảo vệ MRI, CT, X-ray
  • Máy Monitor ICU
  • Máy xét nghiệm
  • Máy gây mê – nội soi
  • Thiết bị lab nhạy cảm

 SPD Type 3 thường có:

  • Điện áp bảo vệ rất thấp (< 1.2kV)
  • Kết hợp MOV + GDT + lọc EMI/RFI chống nhiễu

 2.4. SPD đường tín hiệu – bảo vệ TCP/IP – RS485 – RS232 – CAN – Ethernet
 Hầu hết thiết bị y tế sử dụng mạng dữ liệu nội bộ:

  • PACS – LIS – HIS
  • Kết nối X-ray – MRI – CT
  • Máy Monitor qua mạng LAN
  • Hệ thống DICOM

 Cần SPD chuyên dụng cho:

  • Ethernet RJ45
  • Data RS485
  • Data RS232
  • Loop 4–20mA
  • Fibre converter

 2.5. SPD cho hệ thống phụ trợ trong bệnh viện
 Ngoài thiết bị y tế, bệnh viện cần thiết bị chống sét SPD cho:

  • Hệ thống thang máy
  • Kho lạnh bảo quản mẫu
  • Hệ thống BMS – EMS
  • Camera – Access Control
  • Hệ thống báo cháy – PCCC
  • Hệ thống oxy trung tâm
  • Hệ thống HVAC – Chiller

3. Ứng dụng thực tế trong bệnh viện – Các khu vực cần SPD bắt buộc

 3.1. Khu chẩn đoán hình ảnh

  • MRI
  • CT
  • X-ray DR
  • Siêu âm
  • Nội soi

 => Bắt buộc lắp SPD Type 2 + Type 3 + SPD LAN
 3.2. Khu ICU – NICU – Hồi sức tích cực

  • Monitor
  • Máy thở
  • Máy truyền dịch
  • Trung tâm oxy

 => SPD Type 3 + SPD nguồn 1 phase bảo vệ từng giường
 3.3. Phòng mổ – phòng thủ thuật
 Yêu cầu nguồn điện sạch và tuyệt đối ổn định:

  • Máy gây mê
  • Hệ thống đèn mổ
  • Thiết bị nội soi

 => SPD Type 2 + Type 3 + lọc nhiễu EMI/RFI
 3.4. Khu xét nghiệm – Lab
 Các máy xét nghiệm rất nhạy với xung điện:

  • Sinh hóa
  • Huyết học
  • Miễn dịch
  • Xét nghiệm PCR

 => SPD Type 2 + Type 3 + SPD tín hiệu RS485
 3.5. Hệ thống CNTT – PACS – HIS – LIS

  • Server room
  • Switch
  • NAS
  • Data Center nhỏ

 => SPD LAN + SPD nguồn 1P – Type 2/3

4. Tiêu chuẩn cần tuân thủ khi chọn SPD cho bệnh viện

 4.1. Tiêu chuẩn quốc tế

  • IEC 61643-11 – SPD hạ áp
  • IEC 62305 – Bảo vệ chống sét toàn diện
  • NFPA 99 – An toàn điện trong cơ sở y tế
  • UL 1449 – SPD của Hoa Kỳ

 4.2. Tiêu chuẩn Việt Nam

  • TCVN 9385 – Chống sét cho công trình
  • TCVN 7998 – SPD – phân loại Type 1–2–3
  • TCVN 7447 – Lắp đặt điện

5. Lợi ích khi bệnh viện sử dụng thiết bị chống sét lan truyền

  • Bảo vệ thiết bị y tế giá trị cao, giảm nguy cơ hỏng board mạch → tiết kiệm hàng trăm triệu đến hàng tỷ đồng.
  • Giảm downtime thiết bị: Thiết bị dừng đột ngột → mất dữ liệu → ảnh hưởng bệnh nhân → giảm doanh thu.
  • Ổn định hệ thống điện & tăng tuổi thọ thiết bị: Nguồn điện sạch → thiết bị hoạt động chính xác → tăng tuổi thọ 30–50%.
  • Bảo vệ tính mạng bệnh nhân: Trong ICU/Phòng mổ → nguồn điện phải an toàn tuyệt đối.
  • Tối ưu chi phí vận hành: Chi phí SPD nhỏ hơn 100 lần chi phí sửa chữa máy MRI/CT.

6. Các thương hiệu SPD uy tín phù hợp cho bệnh viện

 → Các hãng trên đều đạt IEC 61643-11, được chấp nhận trong hầu hết dự án y tế.
