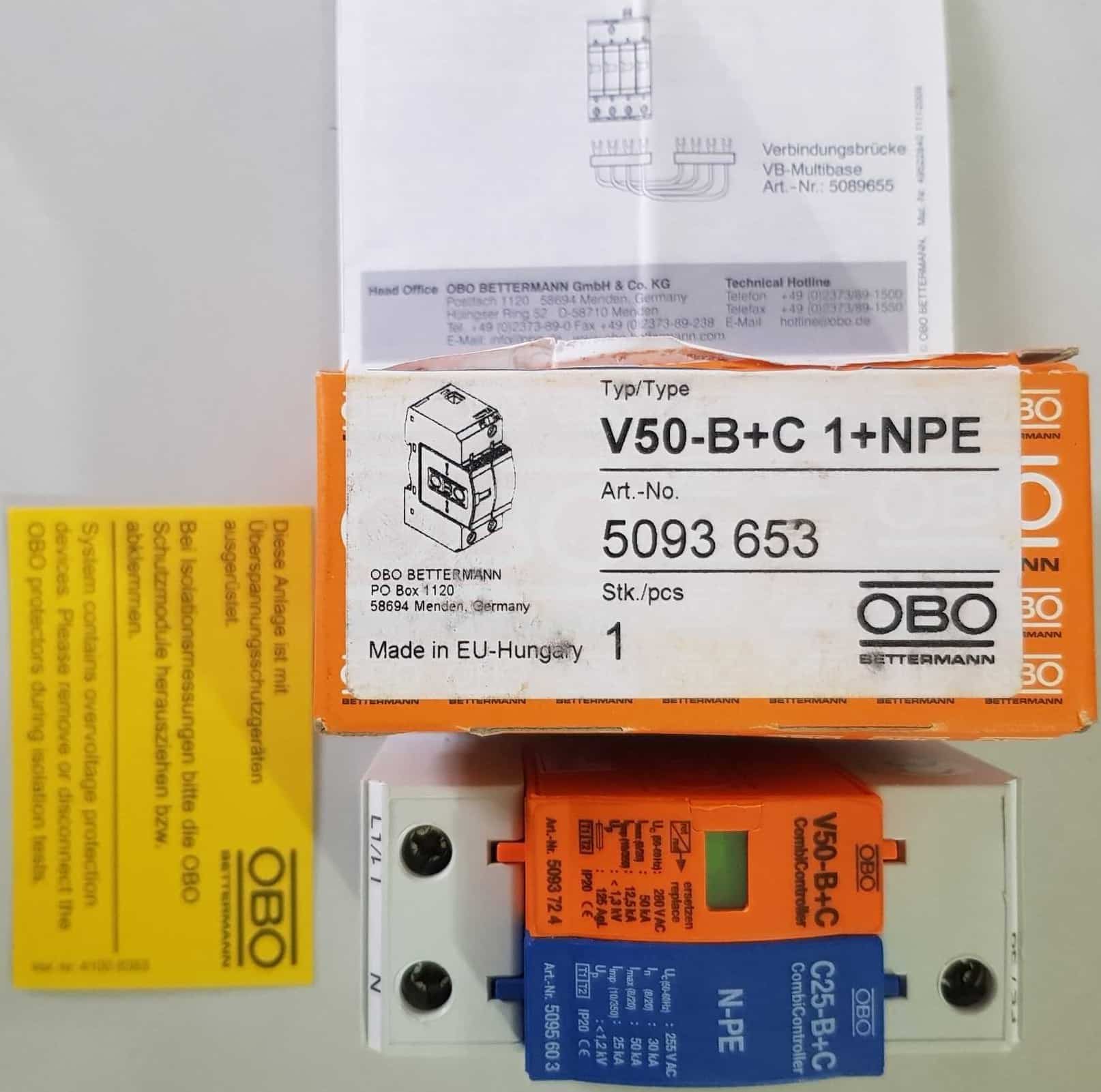

1. Thiết bị chống sét SPD Type 1 – Bảo vệ sơ cấp
- Chức năng:
- SPD Type 1 được lắp đặt tại điểm đầu nguồn (Main Distribution Board), ngay sau hệ thống chống sét trực tiếp (kim thu sét).
- Có khả năng chịu được dòng sét trực tiếp hoặc gián tiếp với biên độ rất lớn.
- Đặc điểm kỹ thuật:
- Khả năng chịu dòng sét cao: từ 25kA – 100kA (10/350 μs).
- Thường sử dụng công nghệ spark gap hoặc varistor kết hợp spark gap.
- Ứng dụng:
- Thích hợp cho các công trình có hệ thống chống sét trực tiếp (LPS), tòa nhà cao tầng, trạm biến áp, nhà máy công nghiệp, khu công nghiệp.

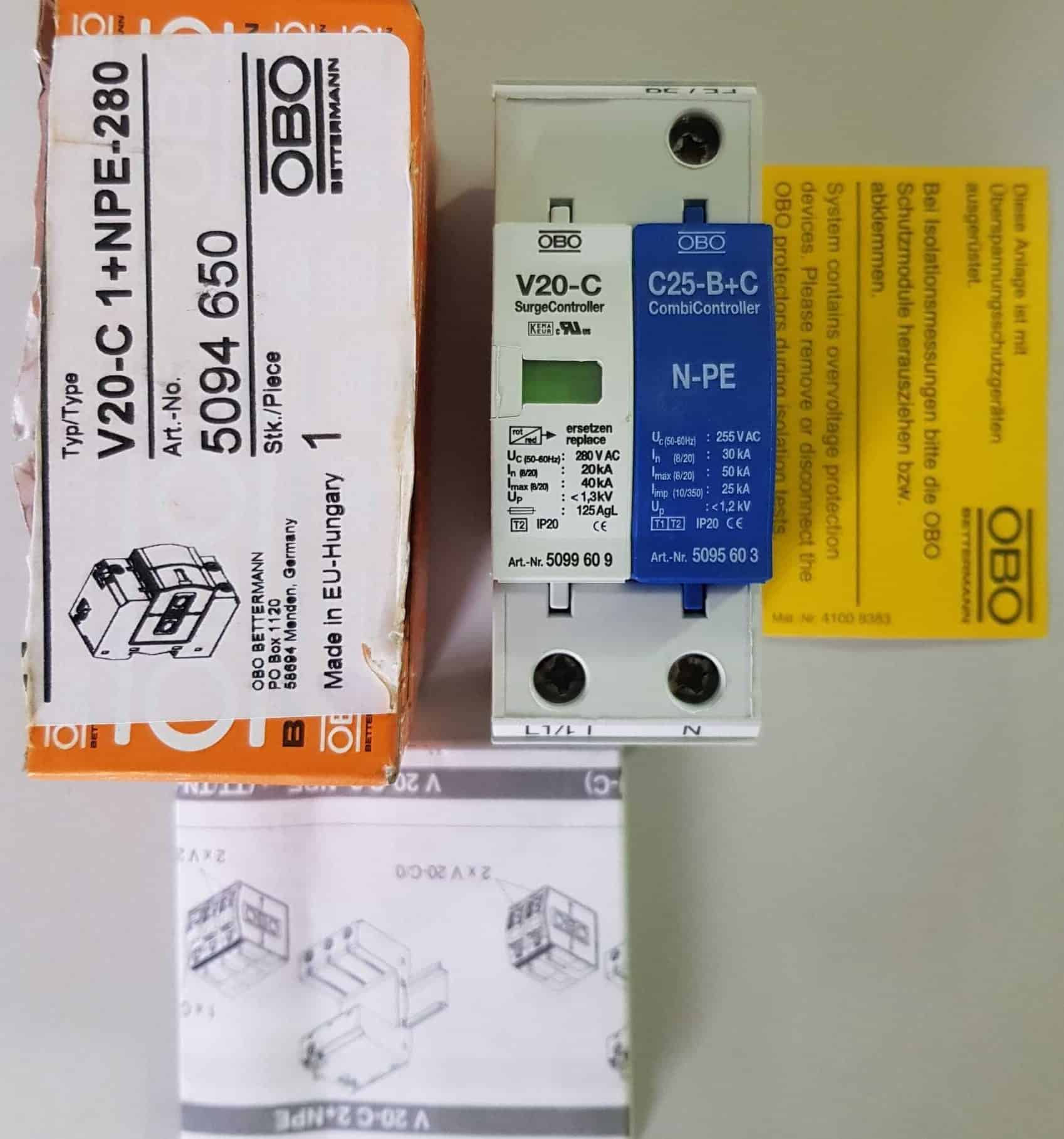

2. Thiết bị chống sét SPD Type 2 – Bảo vệ thứ cấp
- Chức năng:
- SPD Type 2 được lắp tại tủ phân phối (Sub Distribution Board).
- Có nhiệm vụ cắt lọc các xung điện lan truyền còn lại sau SPD Type 1 hoặc do sự cố đóng cắt trong hệ thống điện gây ra.
- Đặc điểm kỹ thuật:
- Chịu được dòng xung lan truyền từ 5kA – 40kA (8/20 μs).
- Phổ biến nhất trong hệ thống chống sét, đóng vai trò trung gian bảo vệ hầu hết các thiết bị điện công nghiệp.
- Ứng dụng:
- Nhà xưởng sản xuất, trung tâm thương mại, hệ thống văn phòng, các công trình không có hệ thống chống sét trực tiếp.

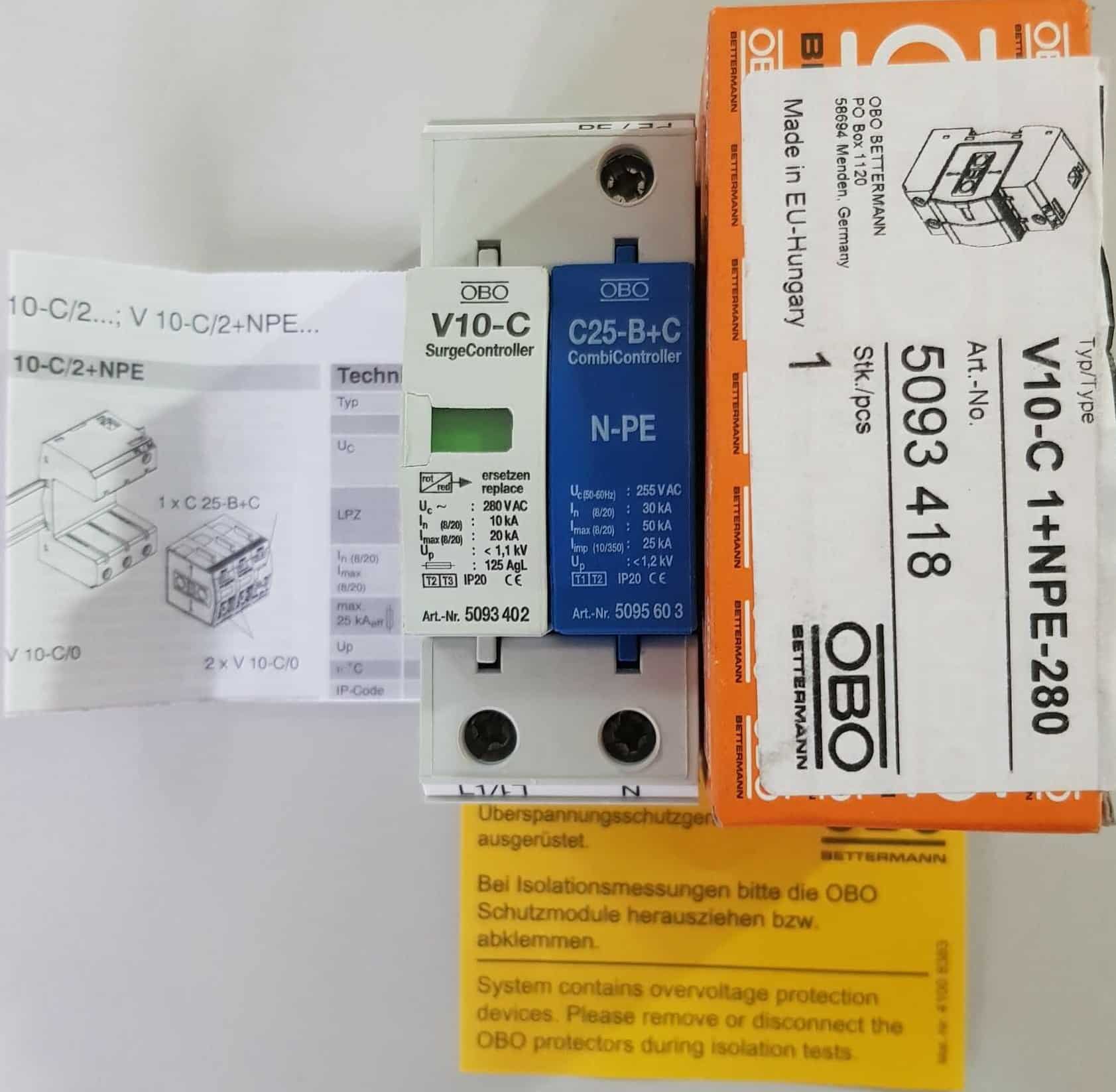

3. Thiết bị chống sét SPD Type 3 – Bảo vệ cục bộ
- Chức năng:
- SPD Type 3 được lắp đặt gần thiết bị nhạy cảm (ổ cắm, tủ điều khiển máy móc, thiết bị điện tử quan trọng).
- Có tác dụng bảo vệ tinh, chống lại xung điện áp còn sót lại sau SPD Type 2.
- Đặc điểm kỹ thuật:
- Dòng chịu xung thấp hơn, khoảng < 10kA (8/20 μs).
- Có khả năng lọc điện áp dư, bảo vệ trực tiếp cho thiết bị nhạy cảm (máy tính, PLC, hệ thống viễn thông).
- Ứng dụng:
- Thiết bị văn phòng, thiết bị điều khiển công nghiệp, hệ thống CNTT, máy móc điện tử chính xác.
4. Bảng so sánh SPD Type 1, Type 2, Type 3
| Loại SPD | Vị trí lắp đặt | Dòng chịu xung | Ứng dụng điển hình |
| Type 1 | Tủ điện tổng, sau điểm vào nguồn | 25–100 kA (10/350 μs) | Nhà máy, trạm biến áp, tòa nhà cao tầng |
| Type 2 | Tủ phân phối | 5–40 kA (8/20 μs) | Văn phòng, nhà xưởng, trung tâm thương mại |
| Type 3 | Gần thiết bị đầu cuối | <10 kA (8/20 μs) | Máy tính, PLC, thiết bị điện tử nhạy cảm |
5. Nên chọn SPD loại nào cho công trình?
- Với công trình lớn, có hệ thống chống sét trực tiếp → cần SPD Type 1 + Type 2 + Type 3 theo cấp độ.
- Với công trình vừa và nhỏ, không có hệ thống chống sét trực tiếp → có thể chỉ cần SPD Type 2 + Type 3.
- Với thiết bị điện tử quan trọng, nhạy cảm, yêu cầu an toàn cao như PLC, server, hệ thống điều khiển, mạng viễn thông → nên bổ sung SPD Type 3 ở gần tải.
- Thông thường, giải pháp tốt nhất là kết hợp nhiều cấp độ SPD (Type 1 + Type 2 + Type 3) để đạt “hệ thống bảo vệ tầng lớp” (layered protection).
6. Mua thiết bị chống sét SPD chính hãng ở đâu?
Để đảm bảo hiệu quả bảo vệ, doanh nghiệp và nhà thầu nên chọn mua SPD từ nhà phân phối chính hãng.
- Cam kết CO, CQ đầy đủ.
- Tư vấn chọn đúng Type SPD theo công trình.
- Giá sỉ cạnh tranh cho nhà thầu cơ điện, công ty thương mại.
CÔNG TY CP CÔNG NGHIỆP VÀ THƯƠNG MẠI ĐÔNG NAM - Đại lý nhập khẩu và phối thiết bị chống sét lan truyền SPD từ các thương hiệu uy tín, hỗ trợ giao hàng toàn quốc.
📞 Hotline / Zalo: 0904.994.416
📧 Email: sale.dongnam@gmail.com
🌐 Website: www.chongsetdongnam.com
1. Khi chọn thiết bị chống sét SPD bạn cần lưu ý thông số kỹ thuật nào?
- Dòng xung chịu được (ví dụ 10/350 µs cho Type 1, 8/20 µs cho Type 2) – cho biết khả năng chịu năng lượng.
- Điện áp làm việc định mức (Uc) và điện áp bảo vệ còn lại (Up) – phải phù hợp với hệ thống điện.
- Vị trí lắp đặt (đầu nguồn, tủ nhánh, gần thiết bị) để chọn đúng Type.
- Tiêu chuẩn hoặc chứng nhận (ví dụ theo IEC 61643 11 / UL) để đảm bảo chất lượng.
- Hệ thống tiếp địa và dây dẫn ngắn – vì SPD chỉ hiệu quả khi hệ thống đấu nối tốt.
________________________________________
2. Chi phí và lợi ích khi đầu tư chống sét SPD đầy đủ (Type 1 + Type 2 + Type 3) là gì?
- Chi phí đầu tư sẽ cao hơn khi đặt nhiều SPD và loại lớn (Type 1 có giá cao hơn Type 2/3) vì khả năng chịu dòng lớn hơn.
- Lợi ích: bảo vệ toàn diện, giảm rủi ro thiết bị hỏng, giảm chi phí gián đoạn sản xuất, tăng độ tin cậy hệ thống.
- Với dự án, việc đầu tư đúng cách (không cắt bớt tầng bảo vệ) là tối ưu: thiết bị bảo vệ tốt giúp tránh thiệt hại lớn do sét hoặc xung quá áp.
________________________________________
3. Nên mua thiết bị chống sét SPD ở đâu và nên yêu cầu gì khi báo giá?
- Nên mua từ nhà phân phối chính hãng – đảm bảo thiết bị thật, có chứng chỉ, CO/CQ, có hỗ trợ kỹ thuật.
- Khi báo giá: yêu cầu rõ loại (Type 1/2/3), dòng chịu được (kA / µs), điện áp định mức (Uc), số kênh/pole, bảo hành – thi công (nếu có).
- Với dự án lớn: nên yêu cầu báo giá thiết bị + dịch vụ thi công, nghiệm thu, tư vấn vị trí lắp đặt.
- Kiểm tra xem cấp độ bảo vệ, tiêu chuẩn áp dụng, và yêu cầu minh bạch.
________________________________________
4. Lắp đặt thiết bị SPD có cần phối hợp với các hệ thống khác không?
- Có. SPD phải được phối hợp với hệ thống tiếp địa, dây thoát sét, bảo vệ quá dòng, vì nếu tiếp địa hoặc đấu dây không tốt, SPD sẽ không hoạt động hiệu quả.
- Cần đảm bảo dây dẫn ngắn nhất, thẳng, độ uốn tránh gây inductance lớn – đây là yêu cầu kỹ thuật để SPD hoạt động đúng.
- Nên xem xét phối hợp với hệ thống chống sét lan truyền, cách ly nhiễu, các tải nhạy – đặc biệt ở nhà máy, thiết bị điều khiển hay dữ liệu.
________________________________________
5. Bao lâu bạn nên kiểm tra hoặc thay thế thiết bị chống sét SPD?
- Thiết bị chống sét SPD là thiết bị “làm nhiệm vụ” khi có xung – sau nhiều lần chịu xung hoặc một xung mạnh, hiệu suất có thể giảm.
- Nên kiểm tra định kỳ (6–12 tháng/lần), đo điện trở tiếp địa, kiểm tra tình trạng SPD (cảnh báo lỗi, đèn báo trạng thái) nếu có.
- Khi thiết bị hiển thị cảnh báo hoặc sau sự kiện sét lớn – nên thay thế.
- Trong môi trường công nghiệp có sét hoặc thay đổi hệ thống điện – nên rà soát lại toàn bộ hệ thống SPD & tiếp địa.
________________________________________
6. Thiết bị SPD Type 1, Type 2, Type 3 có thể thay thế nhau được không?
- Không nên thay thế đơn thuần: mỗi loại SPD có vai trò, vị trí lắp và khả năng chịu dòng khác nhau.
- Chẳng hạn, nếu chỉ dùng Type 2 mà công trình có sét đánh trực tiếp – sẽ không đủ khả năng và có thể làm SPD hỏng hoặc tải vẫn bị ảnh hưởng.
- Đối với công trình công nghiệp – cách tốt nhất là kết hợp (Type 1 đầu nguồn + Type 2 phân phối + Type 3 thiết bị nhạy) để đạt hiệu quả bảo vệ tối ưu.
________________________________________
7. Nên ưu tiên loại thiết bị chống sét SPD nào cho nhà máy?
- Với nhà máy công nghiệp: vì có tải lớn, hệ thống phân phối phức tạp, rủi ro sét hoặc xung cao – thường cần Type 1 tại đầu nguồn, Type 2 ở các tủ phụ, và Type 3 nếu có thiết bị rất nhạy.
- Nếu ngân sách hạn chế và tải không quá nhạy – có thể bắt đầu với Type 2 – nhưng luôn có phương án nâng cấp sau.
