Quy trình và biện pháp thi công chống sét

Quy trình thi công một hệ thống chống sét gồm các bước cơ bản sau:

1. Khảo sát và lập kế hoạch

  • Xác định yêu cầu chống sét của công trình, kích thước, chiều cao,…

  • Khảo sát mặt bằng, điều kiện địa chất để thiết kế hệ thống tiếp địa phù hợp.

  • Lựa chọn thiết bị, vật tư chống sét theo tiêu chuẩn.

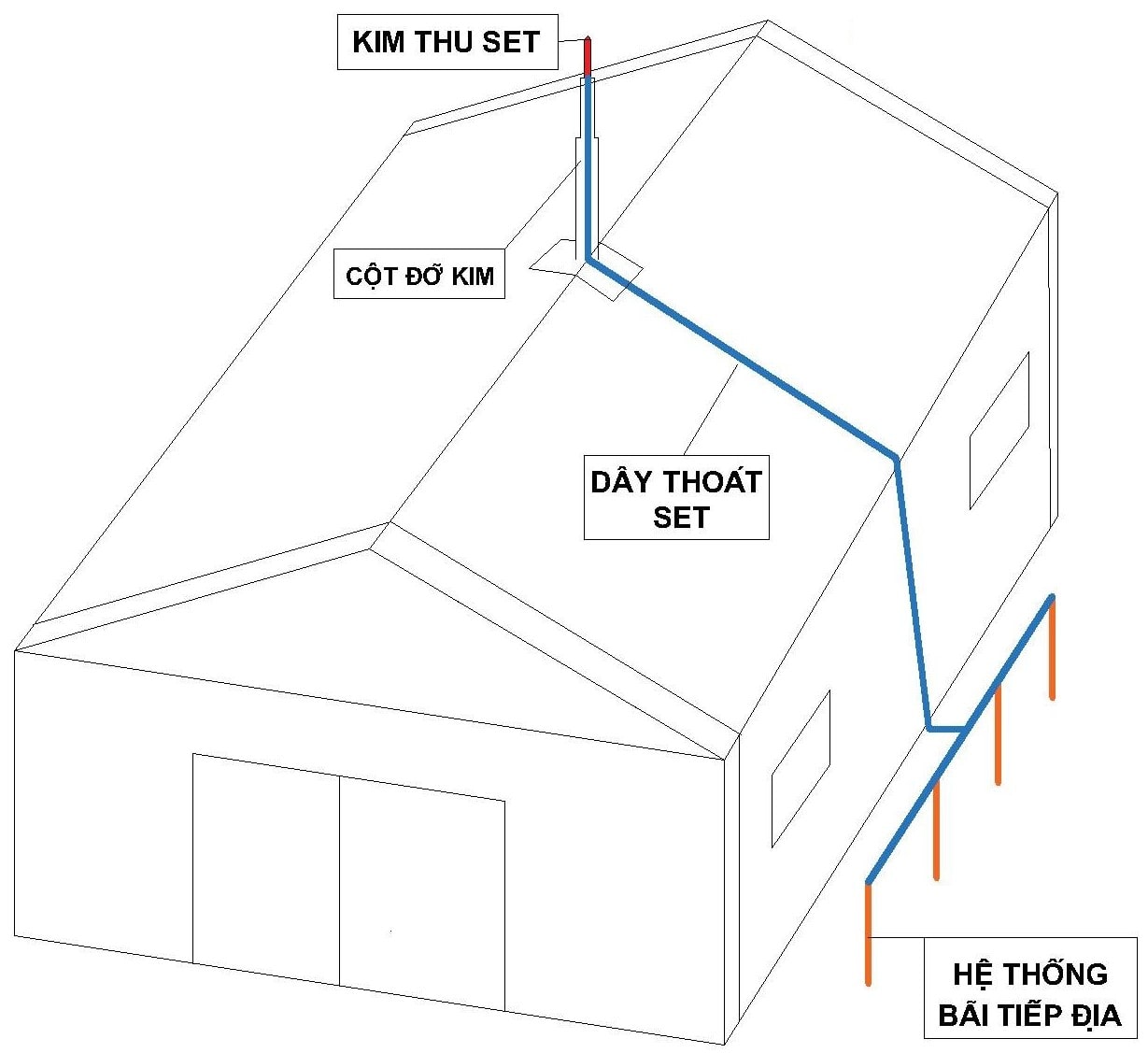

Quy trình làm chống sét

2. Chuẩn bị vật tư và thiết bị

  • Kim thu sét

  • Dây cáp thoát sét

  • Cọc tiếp địa.

  • Kẹp tiếp địa hoặc thuốc hàn hóa nhiệt

  • Hóa chất giảm điện trở (nếu cần).

  • Dụng cụ thi công: Khuôn hàn hóa nhiệt, đồng đo điện trở, búa, kìm, máy khoan,…

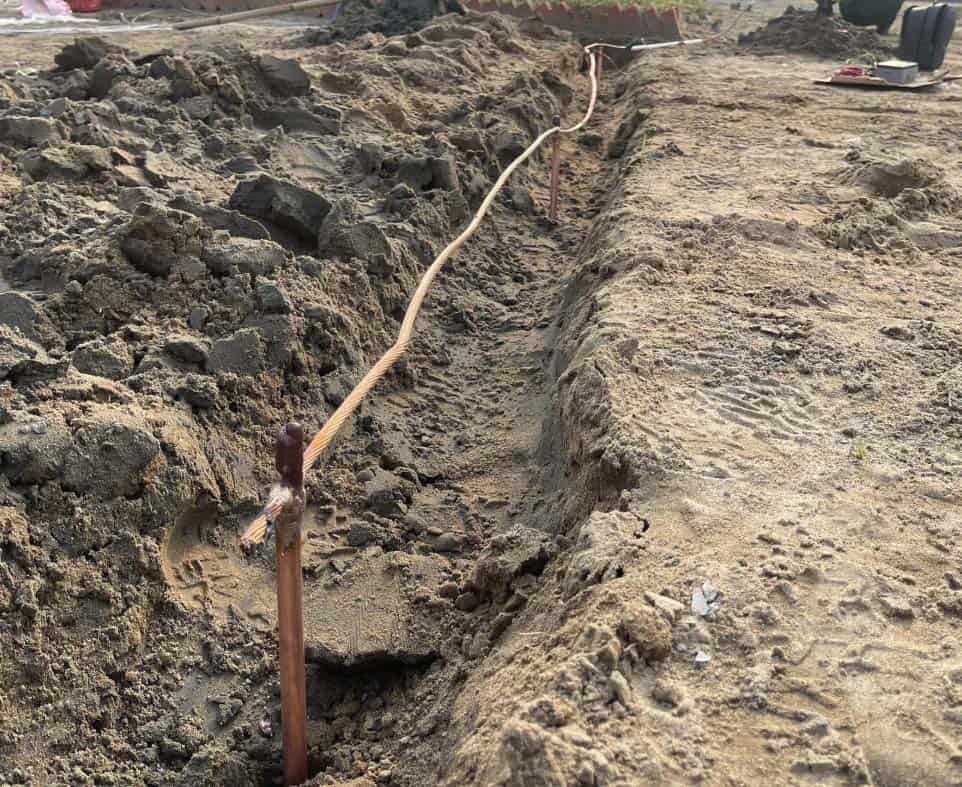

Thi công hệ thống tiếp địa

3. Thi công hệ thống tiếp địa

  • Đào rãnh tiếp địa: Chiều sâu 0.6m - 1.2m, rộng 30-50cm theo thiết kế.

  • Đóng cọc tiếp địa: Dùng cọc thép mạ đồng hoặc đồng nguyên chất dài 2.4m, đóng sâu vào đất.

  • Liên kết cọc tiếp địa: Hàn hóa nhiệt hoặc kẹp đồng để đảm bảo kết nối chắc chắn.

  • Đo điện trở tiếp địa: Yêu cầu điện trở phải <10Ω. Nếu lớn hơn, đổ thêm hóa chất giảm điện trở GEM hoặc bổ sung thêm cọc.

  • Lấp đất hoàn trả: Lấp đất theo từng lớp, đầm chặt để ổn định tiếp địa.

4. Lắp đặt đi dây thoát sét

  • Lắp đặt đi dây thoát sét: Dùng cáp đồng trần hoặc cáp đồng bọc pvc, đi theo đường ngắn nhất xuống hệ thống tiếp địa.

  • Cố định dây thoát sét: Dùng kẹp giữ, cách nhau khoảng 1 - 1.5m hoặc đi trong ống nhựa PVC.

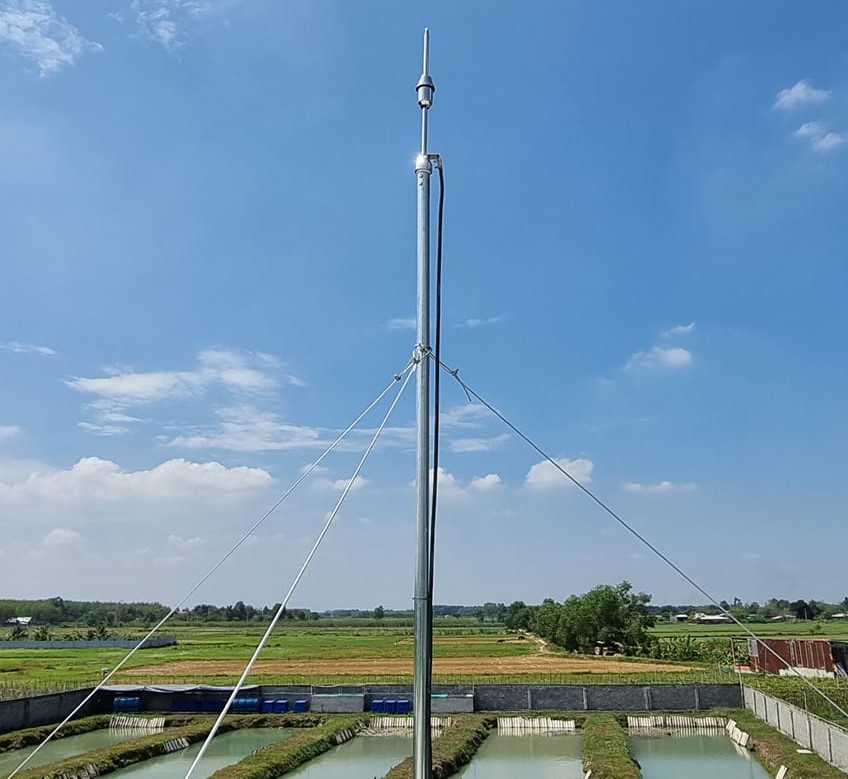

Lắp đặt kim thu sét

5. Lắp đặt kim thu sét

  • Chọn vị trí lắp đặt: Điểm cao nhất của công trình (nóc nhà, mái nhà, mái tum, trụ tháp...).

  • Cố định kim thu sét: Lắp chắc chắn vào cột trụ đỡ bằng bulong hoặc hàn.

  • Kết nối với dây thoát sét: Đảm bảo tiếp xúc tốt, giảm điện trở tiếp xúc.

6. Kiểm tra và nghiệm thu hệ thống

  • Đo kiểm tra điện trở tiếp địa, đảm bảo đạt tiêu chuẩn.

  • Kiểm tra toàn bộ hệ thống để phát hiện lỗi (mối hàn, kẹp nối, độ bền kim thu...).

  • Lập hồ sơ nghiệm thu, bàn giao cho chủ đầu tư.
