Hệ thống tiếp địa (hay còn gọi là bãi tiếp địa) là một phần không thể thiếu trong các hệ thống chống sét, hệ thống tiếp địa an toàn điện, hệ thống nối đất,… Để đảm bảo hệ thống tiếp địa hoạt động tốt sau khi thi công và hàng năm cần phải tiến hành đo kiểm điện trở đất, để xác định điện trở có đạt tiêu chuẩn hay không.
Video hướng dẫn chi tiết phương pháp đo điện trở bằng máy đo điện trở đất kyoritsu 4105A:
Các bước đo điện trở đất bằng đồng hồ KYORITSU 4105A
- Kiểm tra pin của máy: Đảm bảo pin của máy còn đủ năng lượng để hoạt động chính xác. Nếu thấy biểu tượng pin yếu xuất hiện trên màn hình, bạn cần thay pin mới.
- Kiểm tra kết nối của các dây đo: Đảm bảo các dây đo được kết nối chắc chắn với máy và với các cọc tiếp đất phụ.

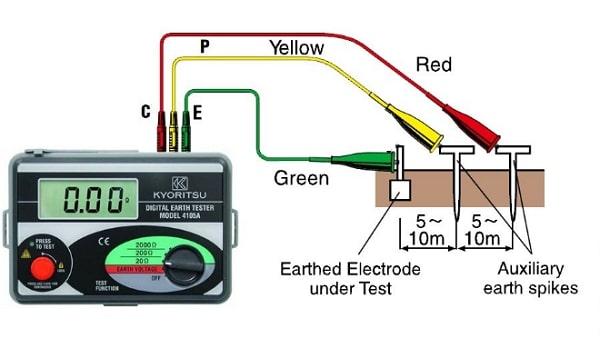

- Cắm các cọc tiếp đất phụ: Cắm 2 cọc tiếp đất phụ xuống đất theo một đường thẳng, cách nhau khoảng 5-10 mét. Cọc tiếp đất cần đo được cắm ở giữa 2 cọc này.
Kết nối các dây đo:
- Dây màu vàng được kết nối với cực P của máy và cắm vào cọc tiếp đất gần nhất.
- Dây màu đỏ được kết nối với cực C của máy và cắm vào cọc tiếp đất ở xa hơn.
- Dây màu xanh lá cây được kết nối với cực E của máy và cắm vào cọc tiếp đất cần đo.
- Chọn thang đo: Xoay núm chọn thang đo về thang đo phù hợp. Nên bắt đầu với thang đo lớn nhất (2000Ω) rồi giảm dần để có kết quả đo chính xác nhất.
- Nhấn nút TEST: Nhấn và giữ nút TEST để máy bắt đầu đo. Đọc kết quả hiển thị trên màn hình.
- Kiểm tra kết quả: Nếu kết quả đo vượt quá thang đo đã chọn, bạn cần chuyển sang thang đo lớn hơn và đo lại.
