Hình ảnh thực tế thi công hàn hóa nhiệt giữa cọc tiếp địa và cáp đồng trần tiếp địa tại một công trình ở khu kinh tế Dung Quất, Quảng Ngãi:

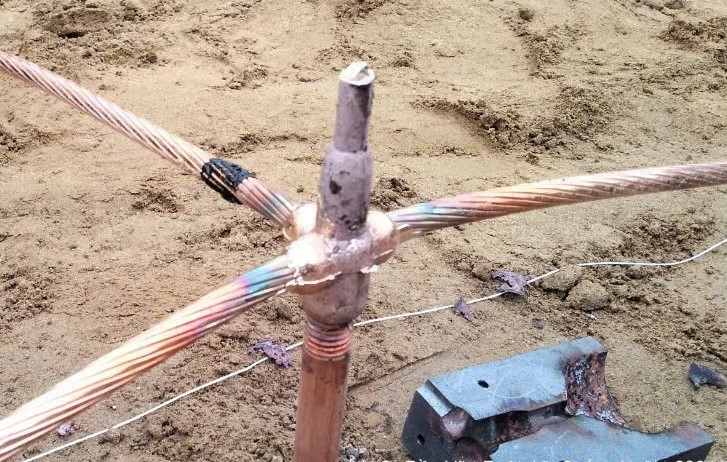

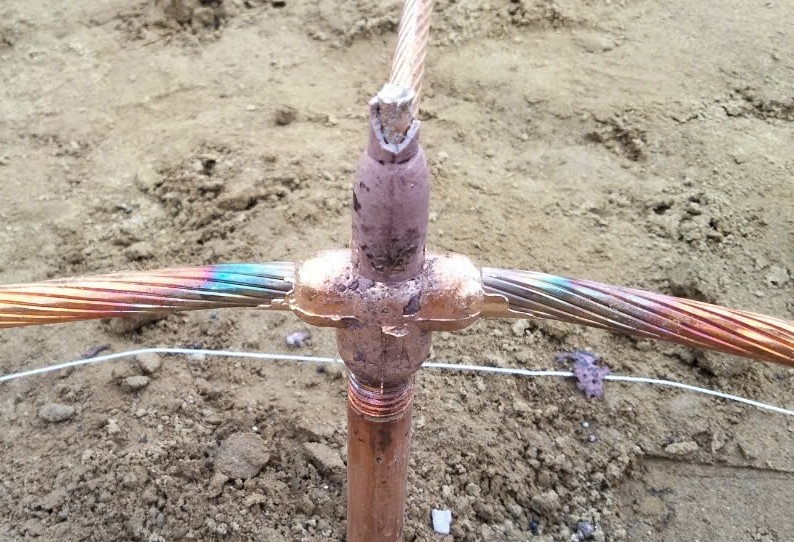

- Mối hàn hóa nhiệt giữa cọc tiếp địa D16 và 3 dây cáp đồng trần M70: Sử dụng khuôn hàn CR25-E-1670 và thuốc hàn hóa nhiệt 150g

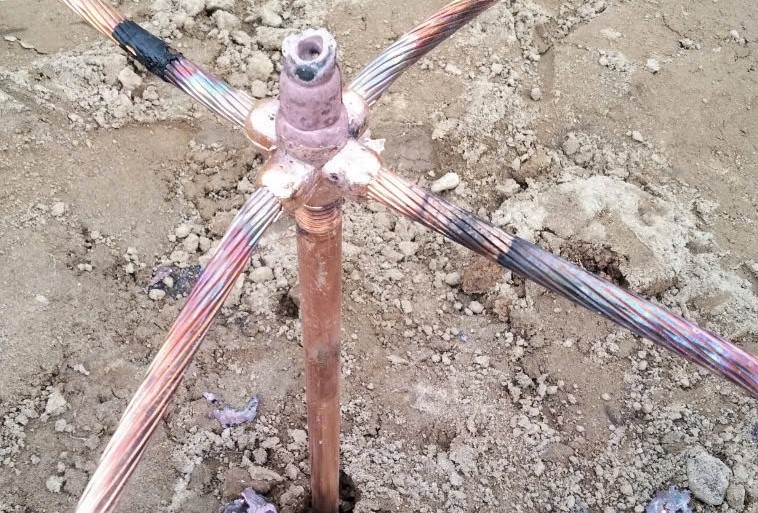

- Mối hàn hóa nhiệt giữa cọc phi 16 và 4 dây cáp M70 (mối hàn chữ thập): Sử dụng khuôn hàn hóa nhiệt mã CR33-E-1670 và thuốc hàn hóa nhiệt loại 150g

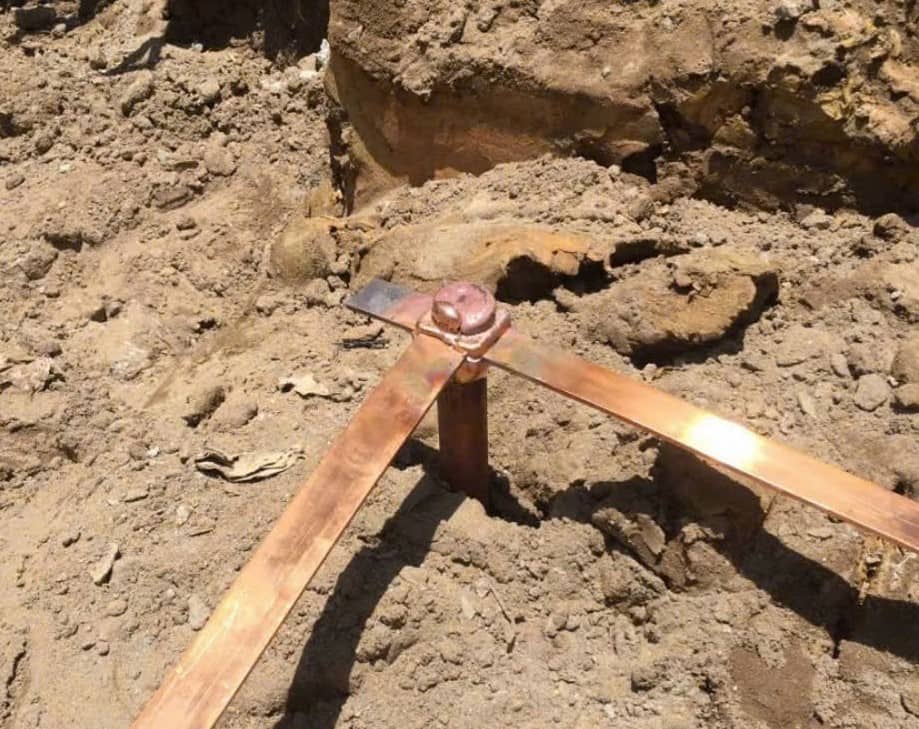

- Mối hàn hóa nhiệt giữa cọc tiếp địa D16 và băng đồng tiếp địa 25x3 (đồng thanh cái 25x3mm)
