Chống sét van là một thiết bị quan trọng trong hệ thống điện, có nhiệm vụ bảo vệ các thiết bị điện và con người khỏi những tác hại do quá điện áp, đặc biệt là do sét đánh. Để hiểu rõ hơn về chống sét van, chúng ta sẽ cùng tìm hiểu các khía cạnh sau:
1. Chống sét van là gì:
Chống sét van (Lightning Arrester hoặc Surge Arrester) là một thiết bị bảo vệ được thiết kế để hạn chế quá điện áp tạm thời và chuyển hướng dòng điện quá áp xuống đất, bảo vệ các thiết bị điện khỏi bị hư hỏng. Nó hoạt động như một van, chỉ cho phép dòng điện quá áp đi qua và chặn dòng điện thông thường.
2. Vai trò và tầm quan trọng:
- Bảo vệ thiết bị điện: Chống sét van giúp bảo vệ các thiết bị điện như máy biến áp, động cơ, tủ điện, thiết bị điện tử... khỏi bị hư hỏng do quá điện áp gây ra bởi sét đánh, sự cố đóng cắt mạch điện hoặc các hiện tượng quá độ khác.
- Đảm bảo an toàn cho con người: Bằng cách chuyển hướng dòng điện quá áp xuống đất, chống sét van giúp giảm thiểu nguy cơ điện giật cho con người.
- Nâng cao độ tin cậy của hệ thống điện: Việc sử dụng chống sét van giúp giảm thiểu thời gian ngừng hoạt động của hệ thống điện do hư hỏng thiết bị, từ đó nâng cao độ tin cậy và tính liên tục của hệ thống.

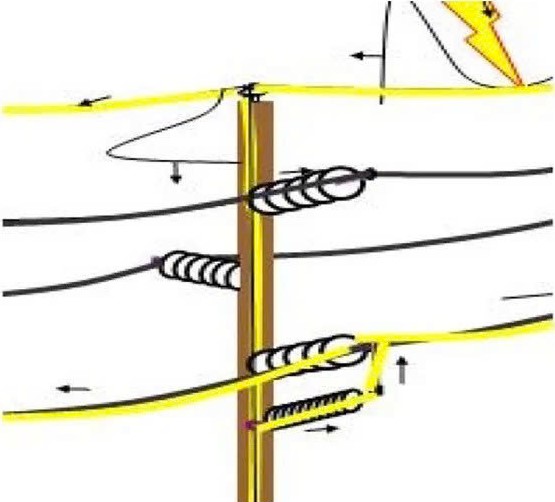

3. Nguyên lý hoạt động:
Chống sét van hoạt động dựa trên nguyên lý thay đổi trở kháng. Khi điện áp ở mức bình thường, trở kháng của chống sét van rất cao, gần như cách điện, ngăn không cho dòng điện chạy qua. Khi có quá điện áp xuất hiện, trở kháng của chống sét van giảm xuống rất nhanh, tạo thành một đường dẫn có trở kháng thấp để dòng điện quá áp được xả xuống đất một cách an toàn. Sau khi quá điện áp biến mất, trở kháng của chống sét van lại trở về giá trị ban đầu, cách ly hệ thống với đất.

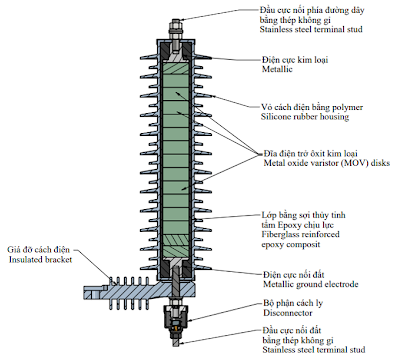

4. Cấu tạo chính:
Một chống sét van thường bao gồm các thành phần chính sau:
- Khe hở phóng điện: Đây là bộ phận tạo ra tia lửa điện khi có quá điện áp, giúp giảm nhanh trở kháng của chống sét van.
- Điện trở phi tuyến (Varistor): Vật liệu có điện trở thay đổi theo điện áp. Khi điện áp tăng cao, điện trở giảm mạnh, và ngược lại. Vật liệu thường được sử dụng là oxit kim loại (ví dụ ZnO).
- Vỏ cách điện: Vỏ bọc bên ngoài có tác dụng cách điện và bảo vệ các bộ phận bên trong.
5. Các loại chống sét van:
Có nhiều loại chống sét van khác nhau, được phân loại theo nhiều tiêu chí, chẳng hạn như:
- Theo điện áp: Chống sét van hạ thế, trung thế, cao thế.
- Theo cấu tạo: Chống sét van kiểu khe hở, kiểu oxit kim loại (MOA), kiểu ống...

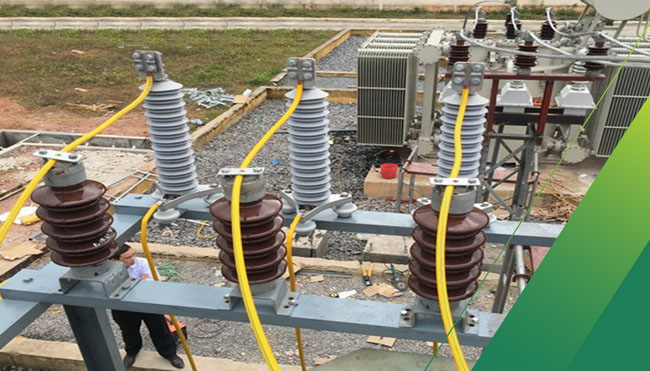

- Theo vị trí lắp đặt: Chống sét van đường dây, chống sét van trạm biến áp, chống sét van thiết bị...
6. Lựa chọn và lắp đặt:
Việc lựa chọn chống sét van cần dựa trên các thông số của hệ thống điện cần bảo vệ, như điện áp, dòng điện, mức độ rủi ro sét đánh... Việc lắp đặt cần được thực hiện bởi người có chuyên môn để đảm bảo an toàn và hiệu quả.
7. Lưu ý khi sử dụng:
- Cần kiểm tra định kỳ chống sét van để đảm bảo hoạt động tốt.
- Không nên tự ý sửa chữa hoặc tháo rời chống sét van.
- Khi phát hiện chống sét van bị hư hỏng, cần thay thế ngay lập tức.
