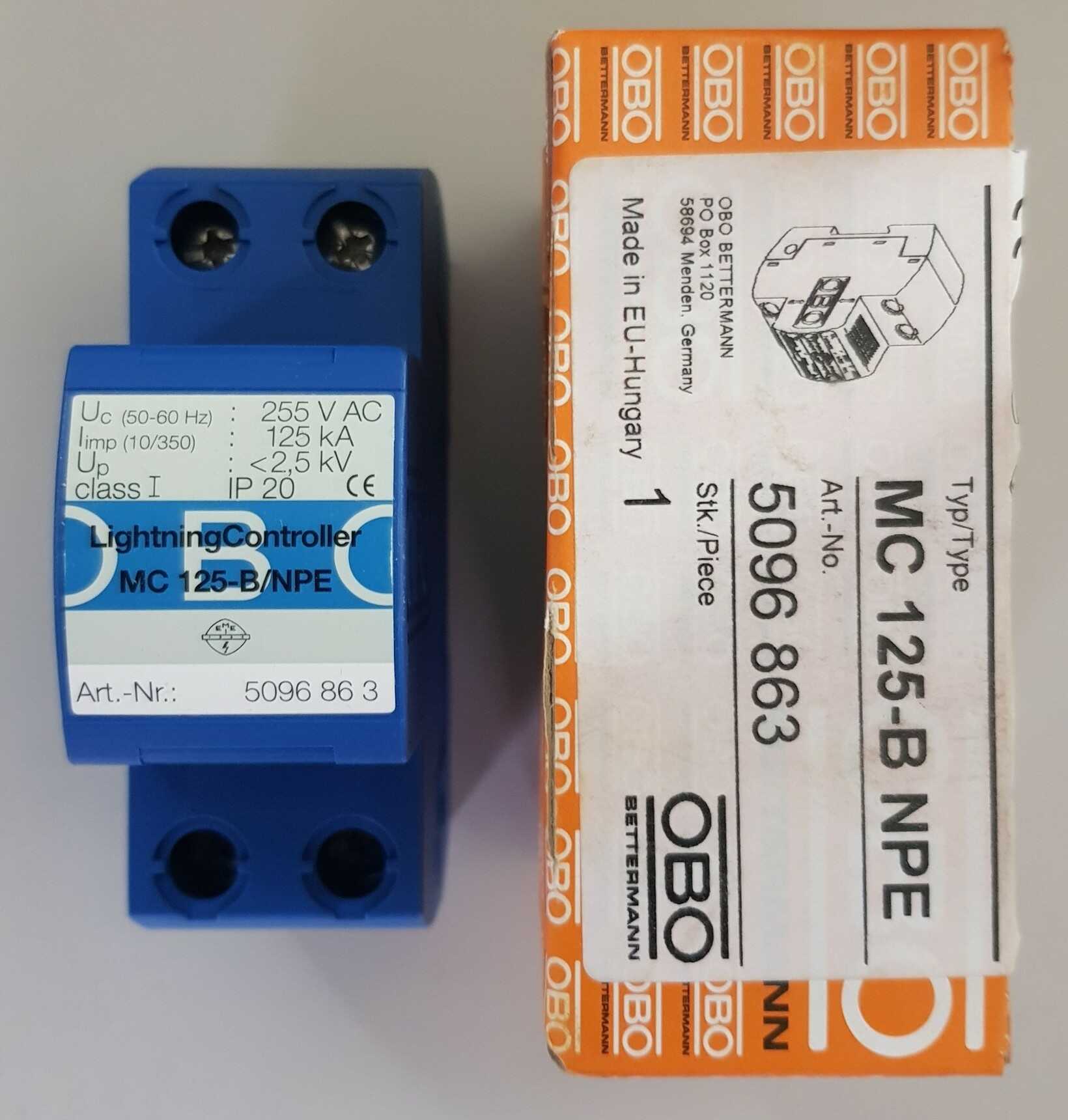

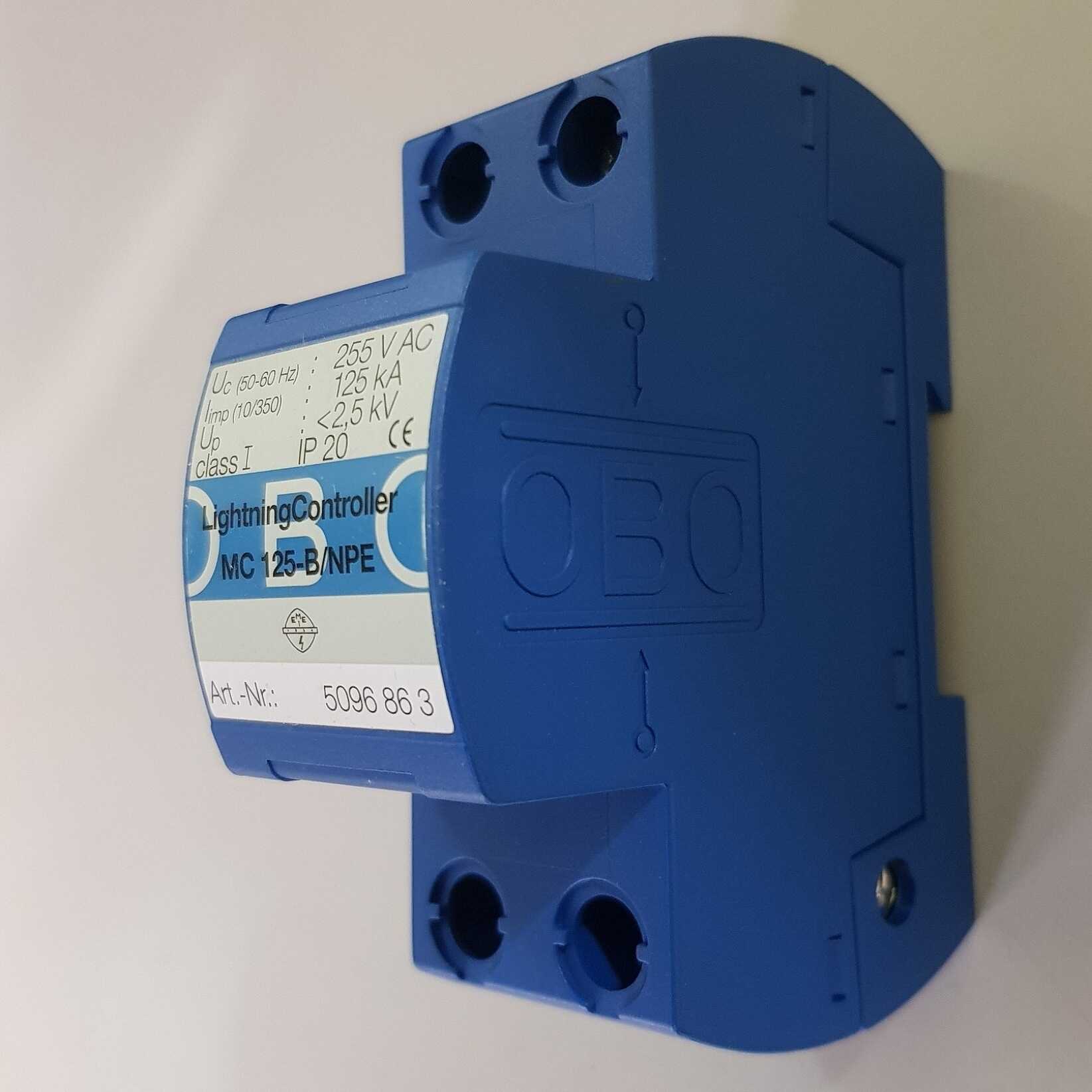

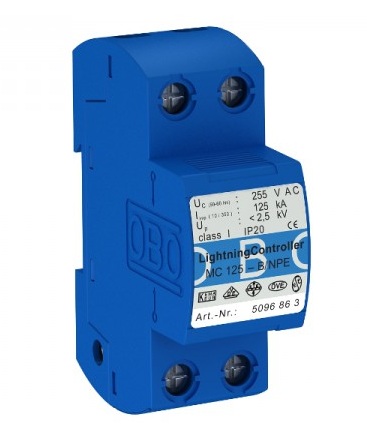

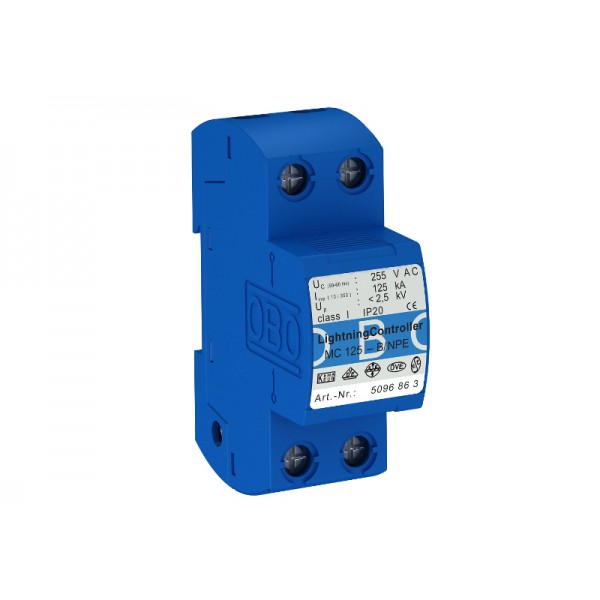

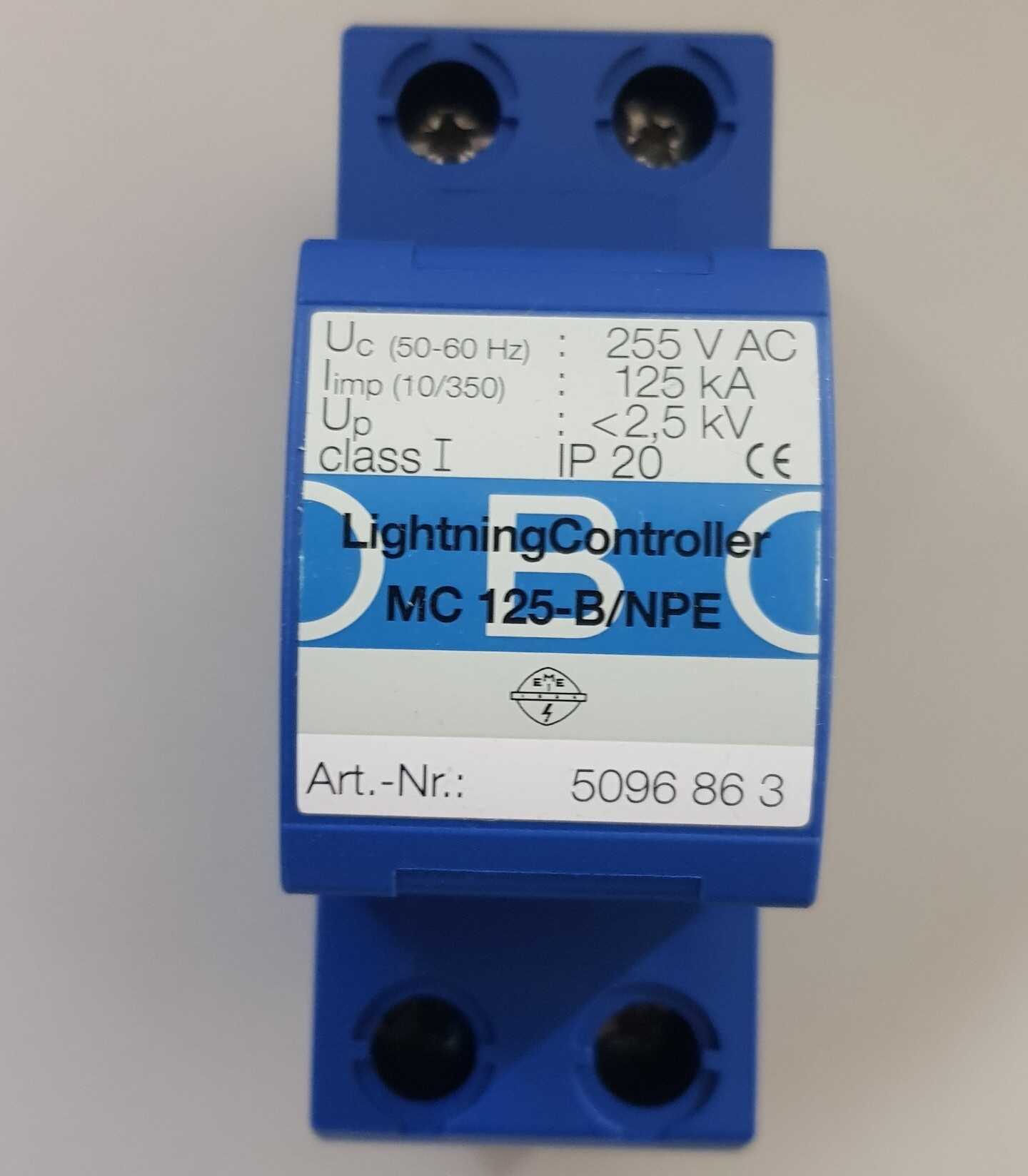

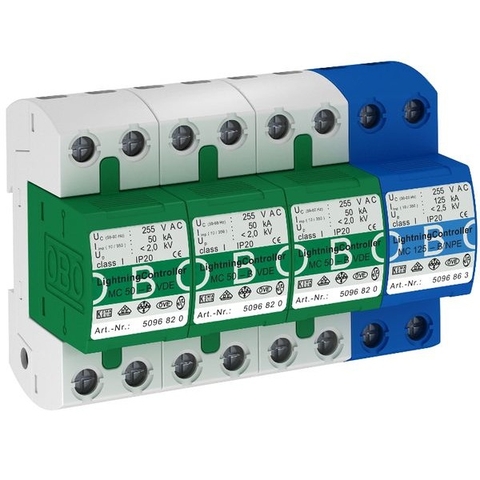

Cắt lọc sét MC125-B/NPE chống sét lan truyền OBO
MC125-B/NPE sử dụng trong hệ thống điện TN-S và TT
Đánh dấu kiểm tra VDE
Tuân thủ theo VDN, 2nd Edition 2004
Khả năng bảo vệ 125kA
Mức bảo vệ dưới 2,5kV
Chênh lệch xả sét kèm theo, không dập: có thể được sử dụng trong các khu thương mại thông thường
Lưu ý: yêu cầu độ dài de-coupling cho bảo vệ không quá 5m cáp
|

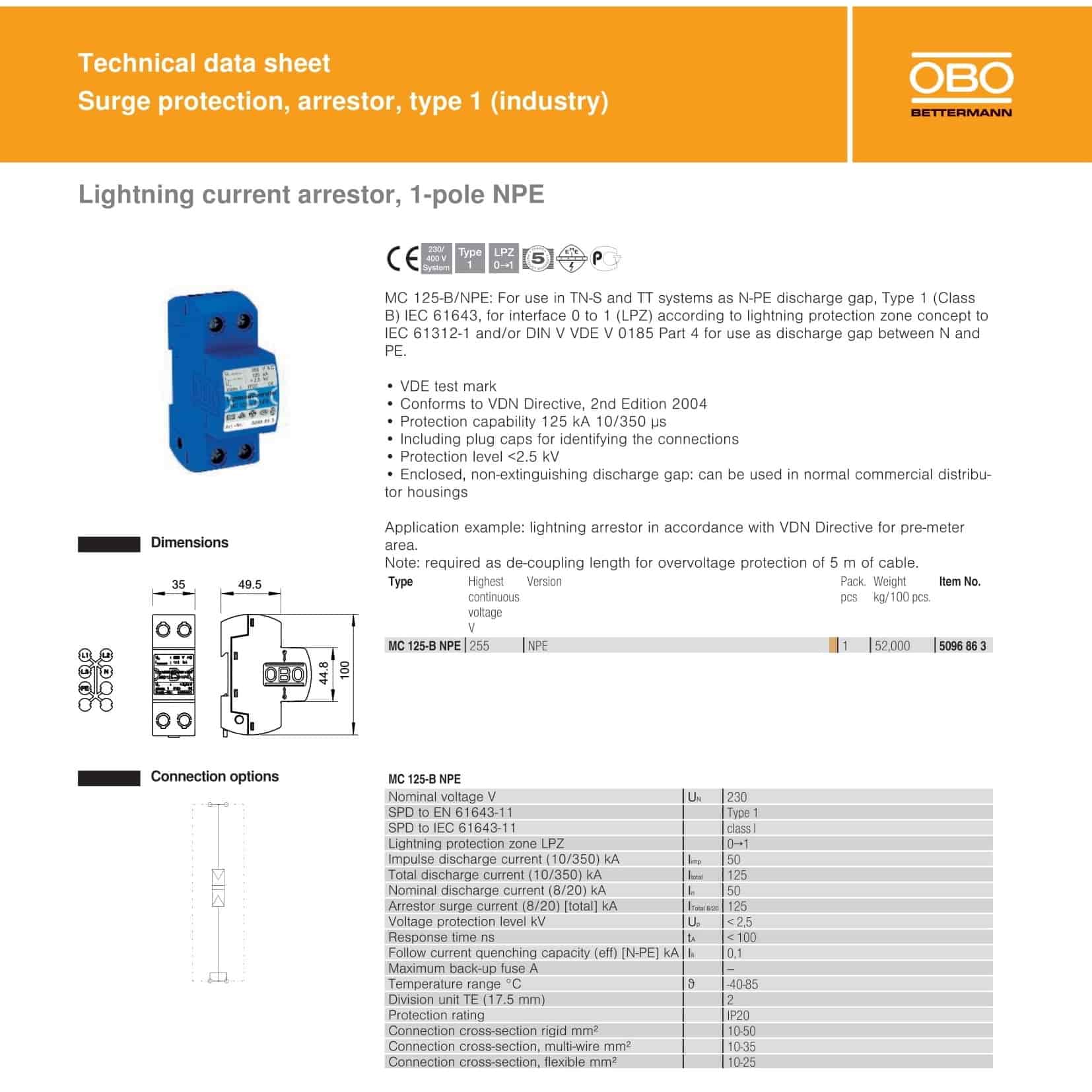

MC 125-B NPE |
|||
|
Article number |
5096 86 3 |
||
|
Nominal voltage |
UN |
V |
230 |
|
SPD to EN 61643-11 |
Type 1 |
||
|
SPD to IEC 61643-11 |
Class 1 |
||
|
Lightning protection Zone LPZ |
0→1 |
||
|
Impulse discharge current (10/350) |
Iimp |
kA |
50 |
|
Total discharge current (10/350) |
ITotal 10/350 |
kA |
125 |
|
Nominal discharge current (8/20) |
In |
kA |
50 |
|
Arrestor surge current (8/20) [total] |
ITotal 8/20 |
kA |
125 |
|
Voltage protection level |
Up |
kV |
<2,5 |
|
Response time |
tA |
ns |
<100 |
|
Follow current interrupt rating (eff) [N-PE] |
Ifi |
kA |
0,1 |
|
Maximum back-up fuse |
A |
- |
|
|
Temperature range |
ϑ |
°C |
-40 - +85 |
|
Division unit TE (17.5 mm) |
2 |
||
|
Protection rating |
IP20 |
||
|
Connection cross-section, rigid |
mm² |
10 - 50 |
|
|
Connection cross-section, multi-wire |
mm² |
10 - 35 |
|
|
Connection cross-section, flexible |
mm² |
10 - 25 |
|
